Descrizione
Il VE.Bus BMS NG raccoglie in un solo apparecchio la gestione delle batterie Victron Lithium NG – non è compatibile con le Lithium Battery Smart – all’interno di sistemi che comunicano in VE.Bus con inverter e inverter/caricabatterie della casa. Il controllo riguarda sovratensione e sottotensione di ogni singola cella oltre alle condizioni di temperatura fuori campo.
Il Bluetooth integrato porta il monitoraggio su VictronConnect. Tensione, corrente, stato di carica e dati di cella vengono letti direttamente dalla batteria, quindi non occorre affiancare uno SmartShunt.
Le batterie NG si collegano in serie, in parallelo o in configurazione mista per sistemi a 12V, 24V e 48V. Il limite è di 50 batterie per i banchi a 12V e 24V e di 25 batterie per quelli a 48V.
Caratteristiche tecniche
| Dimensioni strumento | 95 mm |
|---|---|
| Peso strumento | 0.12 kg |
| Protezione IP | IP20 |
| Materiale | ABS |
| Colore luce/CCT | Matt black with a blue sticker |
| Omologazioni e certificazioni | EN 55014-1,EN-IEC 61000-6-3 |
| Consumo energetico | 10 mA |
| Temperatura di esercizio | [-20, 50] °C |
| Corrente di carica/uscita | 1 A |
| Tensione ingresso | [9, 70] V |
| Connettività audio | 1 A |
| Battery communication terminals | Terminals with M8 circular connectors |
| DC connector battery minus | Screw terminals |

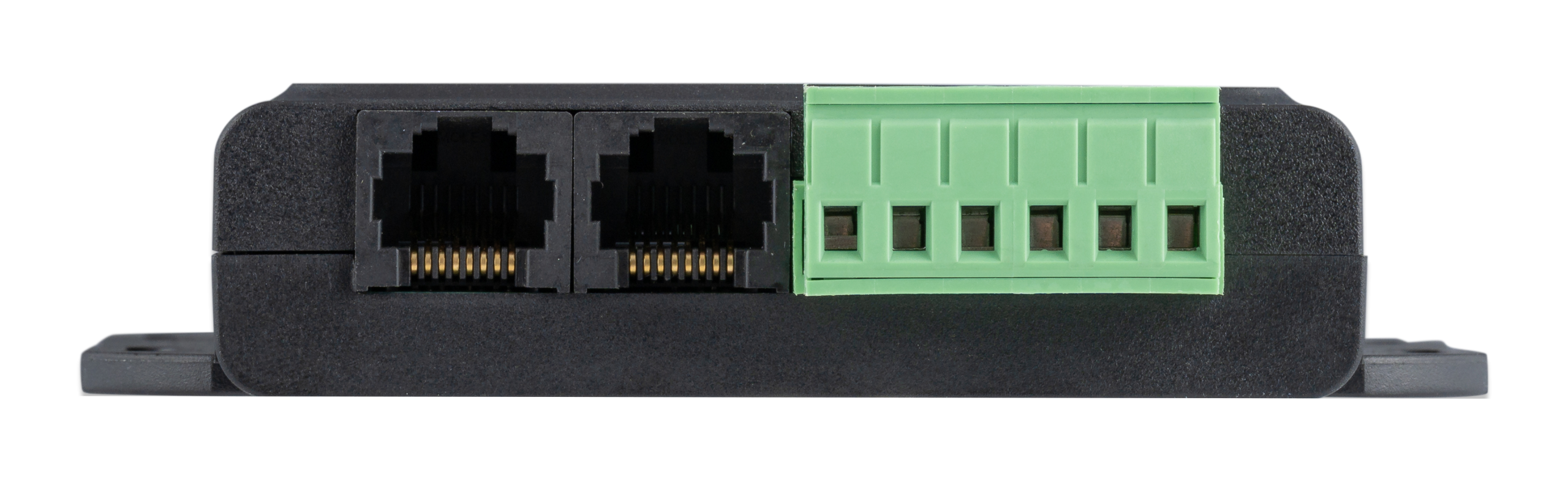

| VE.Bus terminals | 2 x RJ45 sockets to connect to all VE.Bus products |
| Power supply cable and fuse (not supplied) | Recommended fuse size 0.3 A – 2.5 (dependent on devices connected to Load disconnect and pre-alarm output) |
| Input/output terminals | Screw terminals |
| Automotive | EN 50498 |
| Load disconnect Output | Normally high (output voltage ≈ supply voltage – 1 V) Floating when the load needs to be disconnected |
| Load disconnect output source current limit | 1 A |
| Maximum humidity (non-condensing) | 95 % |
| Pre alarm output (not short circuit proof) | Normally free floating – In case of alarm: output voltage Vbat -0.1 V |
| Charge disconnect output source current limit | 10 mA |
| Remote terminals | Usage modes to turn the system on or off: a) ON when the L and H terminal are interconnected (switch or relay contact) b) ON when the L terminal is pulled to battery minus (V<3.5 V) c) ON when the H terminal is high (2.9 V < VH < Vbat) d) OFF in all other conditions |
| Charge disconnect output | Normally high (output voltage ≈ supply voltage – 1 V) Floating when the load needs to be disconnected |
