Descrizione
Un solo corpo racchiude due funzioni che di norma richiedono apparecchi separati: l’inverter a onda sinusoidale e il regolatore di carica solare PWM. Il cablaggio si riduce al minimo e l’installazione resta rapida.
Dal lato utenze l’inverter alimenta apparecchiature domestiche che richiedono 230 V AC, attingendo a batterie servizi o automotive a 12 V. Dal lato produzione il regolatore raccoglie l’energia dei pannelli e ricarica il banco seguendo un algoritmo di carica programmabile.
La lettura dei parametri, sia dell’inverter sia del regolatore, avviene via Bluetooth con l’app VictronConnect. È presente inoltre una porta VE.Direct per il collegamento a un dispositivo GX o a un GlobalLink 520, quando si vuole tenere sotto controllo l’intero impianto.
Caratteristiche tecniche
| Dimensioni strumento | 165 mm |
|---|---|
| Peso strumento | 2.4 kg |
| Protezione IP | IP21 |
| Materiale | Steel chassis and plastic cover |
| Colore luce/CCT | Blue (RAL 5012) |
| Omologazioni e certificazioni | EN-IEC 60335-1,EN-IEC 62109-1 |
| Efficienza | 87 % |
| Tensione uscita | 230 V |
| Funzioni integrate | Yes |
| Potenza di uscita sonar | 200 W |
| Tensione ingresso | [9.2, 17] V |
| Tecnologia regolatore solare | True |
| Temperatura di esercizio | [-40, 60] °C |

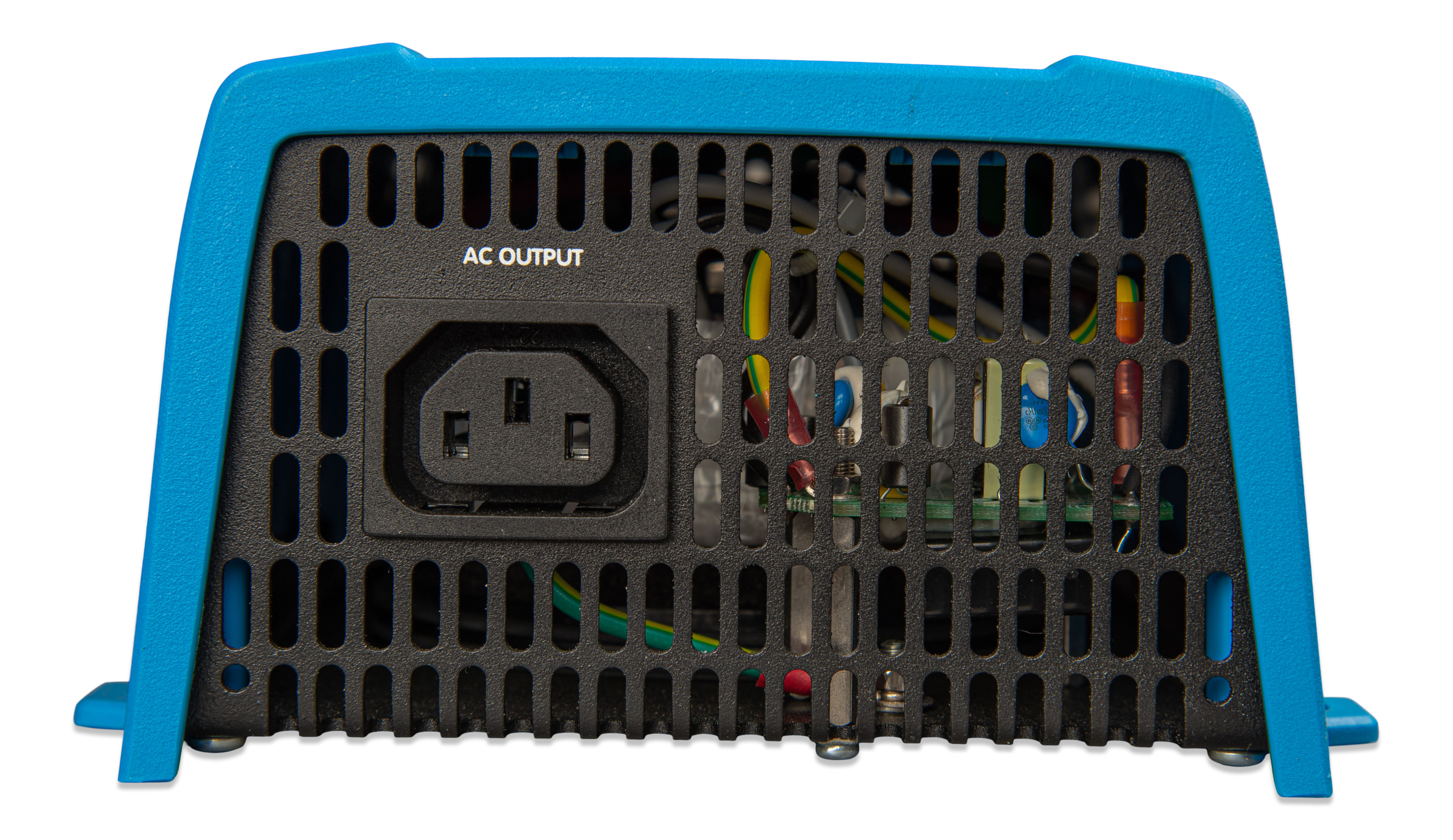

| AC outlet socket | IEC-320 (male plug included) |
| PV connection terminal type | Screw terminals 4 mm² (12 AWG) |
| Remote Terminal | Screw terminal two pole |

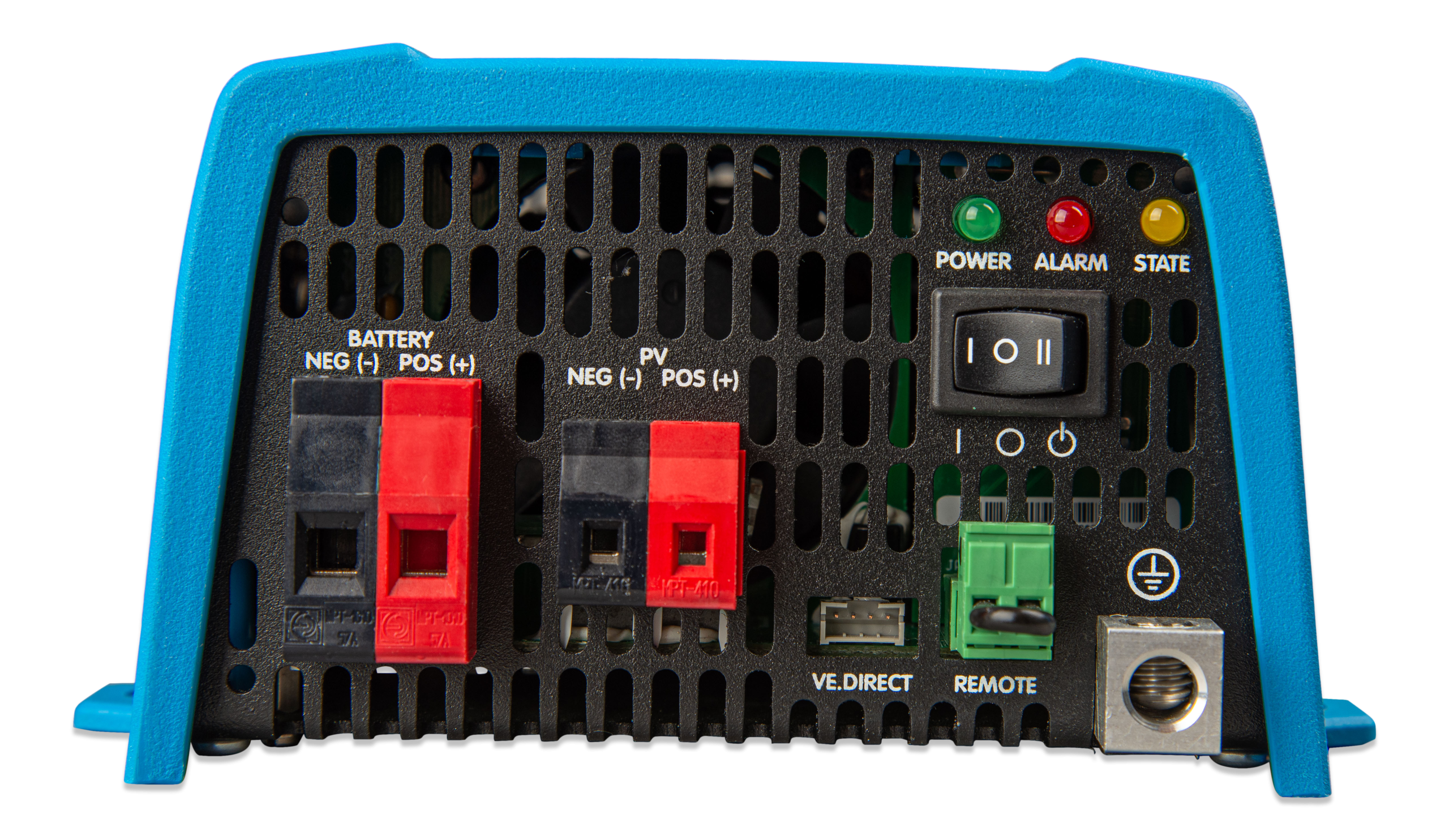

| Battery connection terminal type | Screw terminals 10 mm² (8 AWG) |
| EMC | EN 55014-1,EN 55014-2,EN-IEC 61000-6-1,EN-IEC 61000-6-3 |
| Automotive directive | ECE R10-4,EN 50498 |
| Battery charged detection voltage (adjustable) | 14 V |
| Batery voltage nominal | 12 V |
| Charge voltages | Adjustable and able to be temperature compensated |
| Communication Port | Bluetooth,VE.Direct |
| Continuous power at 40°C | 175 W |
| DC low restart and alarm (adjustable) | 10.9 V |
| DC low shut down (adjustable) | 9.3 V |
| Dynamic (load dependent) low DC shutdown (configurable) | True |
| Frequency ±0.1% (selectable) | 50Hz or 60Hz |
| Fully programable | True |
| Maximum humidity (non-condensing) | 95 % |
| Peak power rating | 400 W |
| Power deration above 40°C | 1.25 %/°C |
| Protections | Output short-circuit,Overload,High battery voltage,Low battery voltage,Over temperature,Excessive DC ripple |
| Remote on/off terminal | True |
| Solar panel type | Solar panel with 36 cells |
| Solar charger technology | Pulse With Modulation (PWM) |
| Temperature Sensor | Optional (Smart Battery Sense) |
| Zero-load power | 4.2 W |
| Zero Load Power in ECO Mode (adjustable) | 0.8 W |
