Descrizione

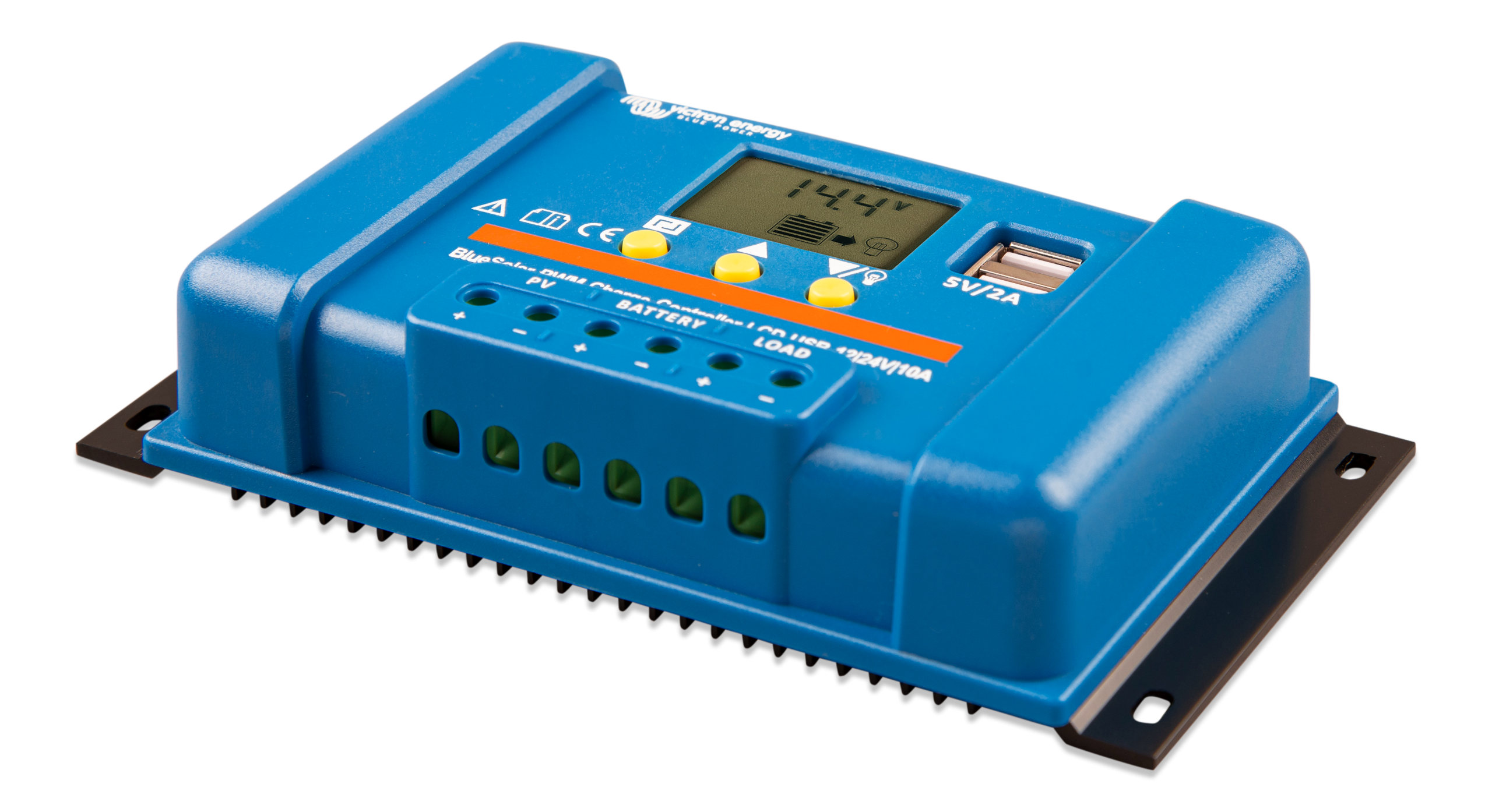

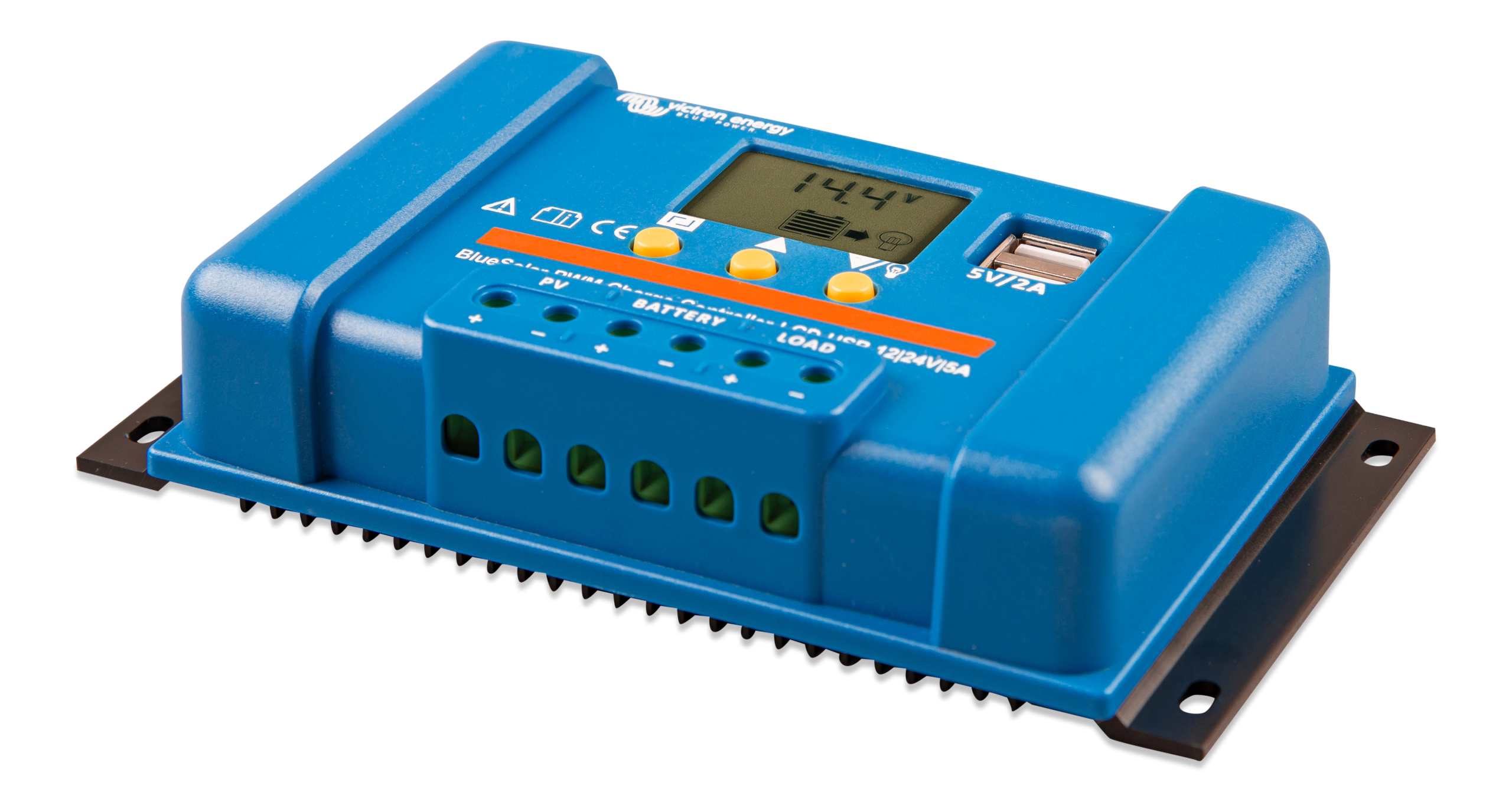

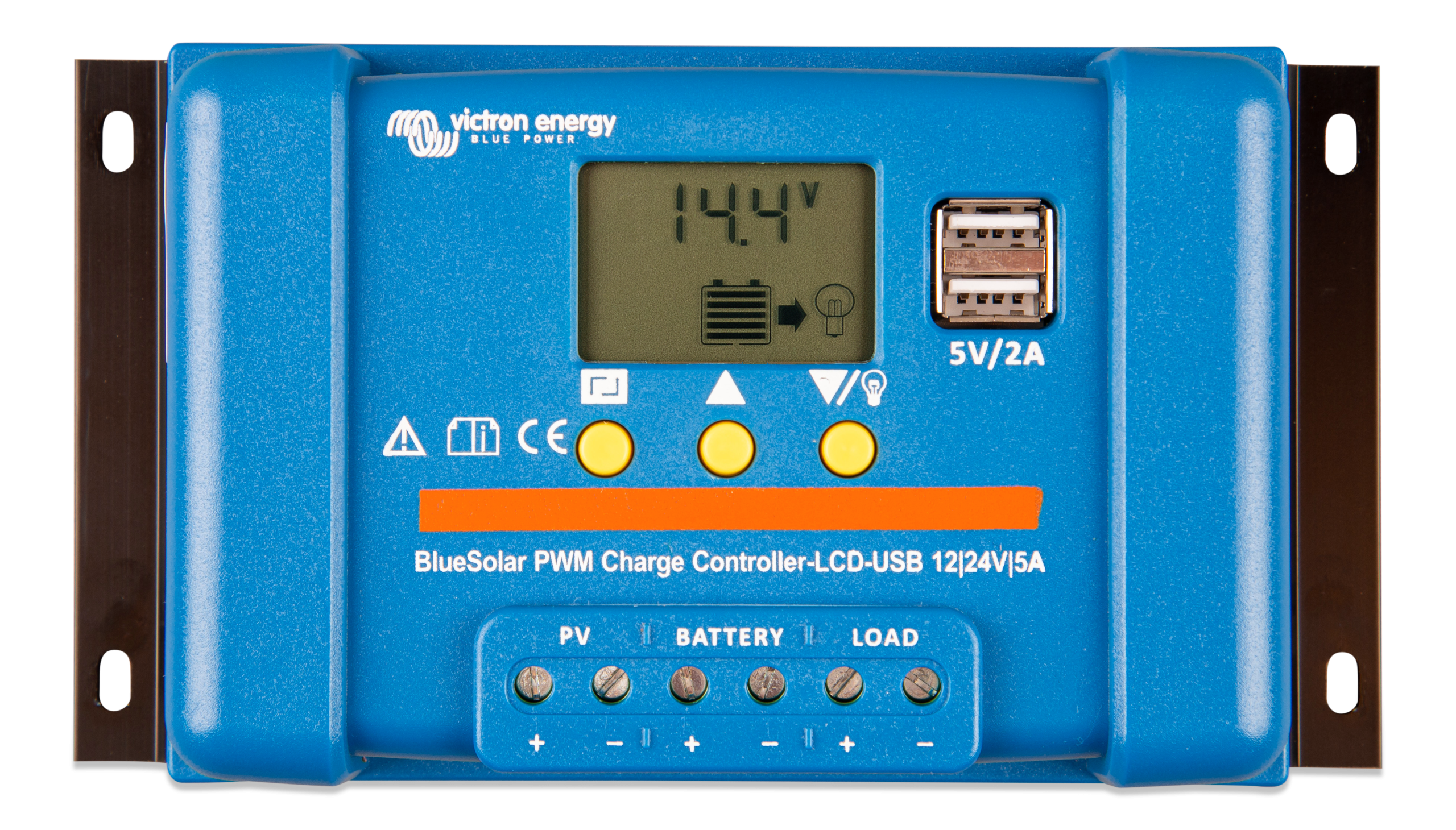

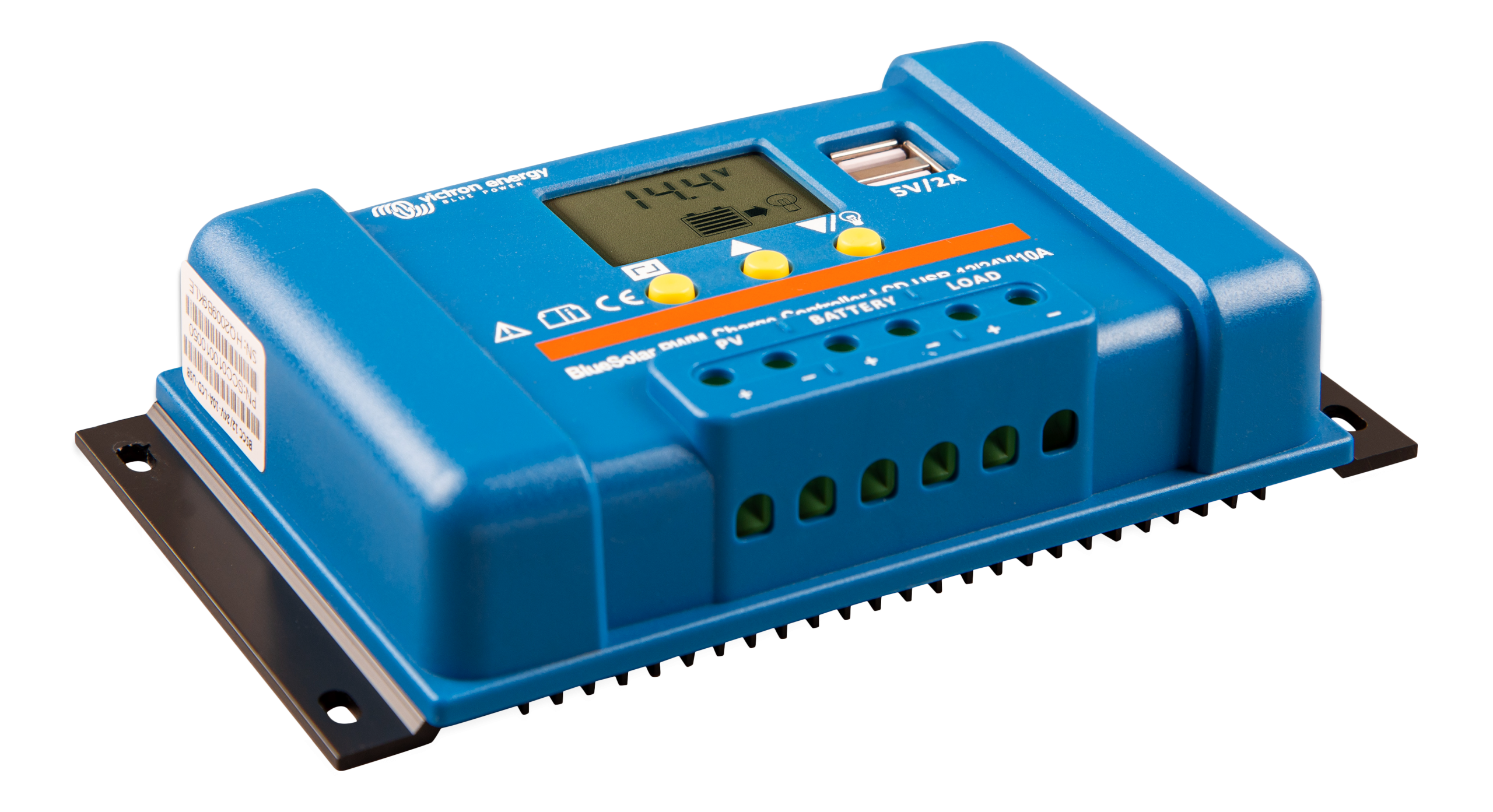

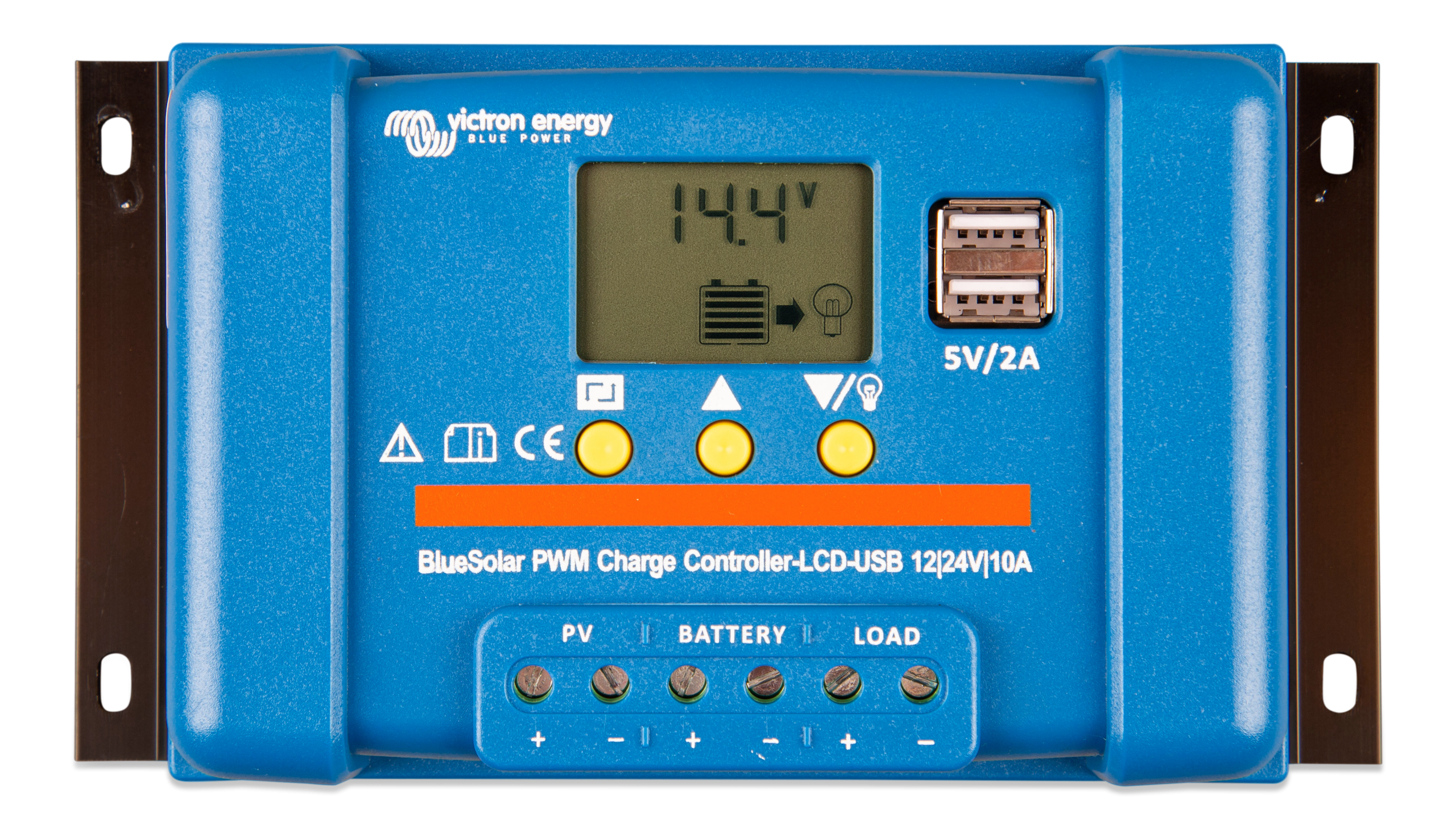

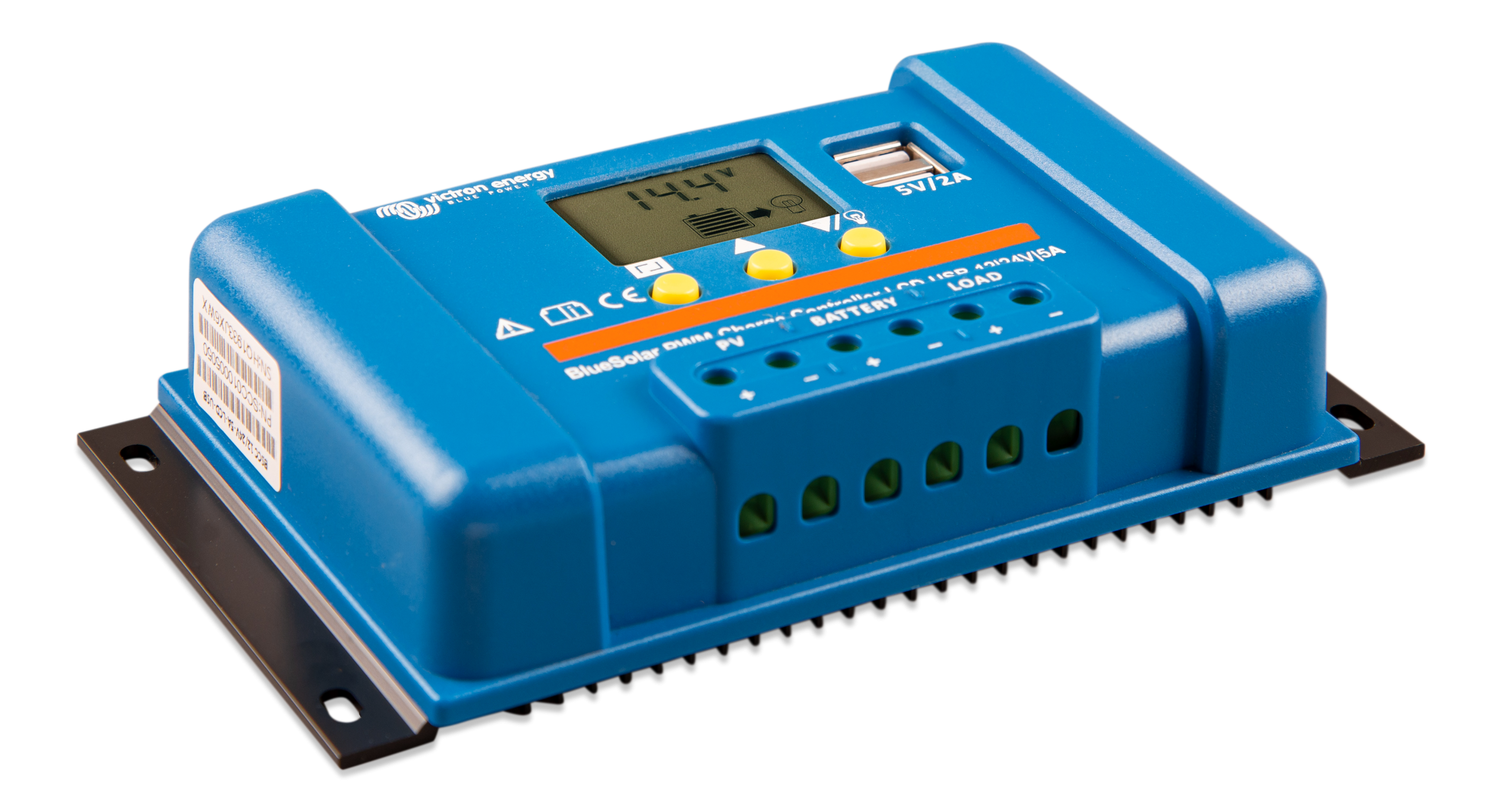

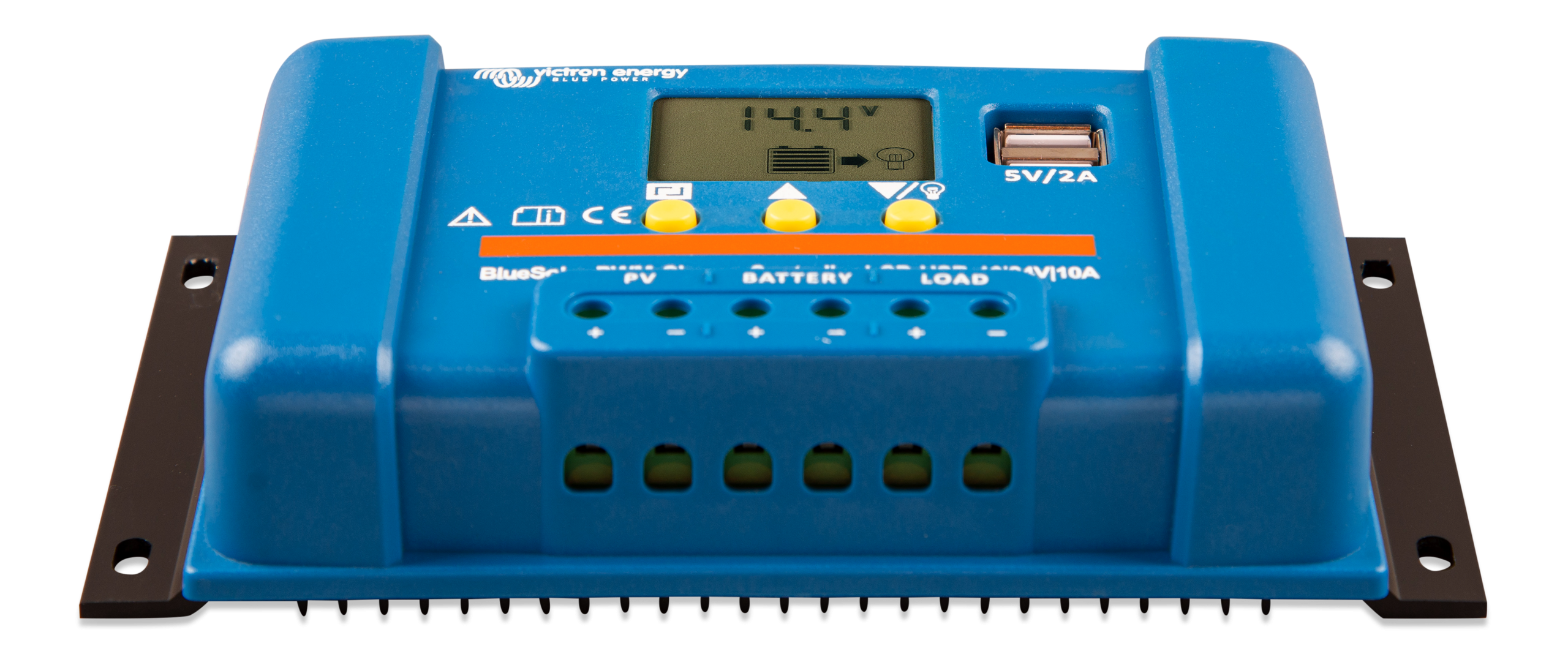

Sul frontale del BlueSolar PWM DUO trovano posto un display a cristalli liquidi e due prese USB a 5 V, utili per alimentare piccoli apparecchi direttamente dall’impianto. La carica avviene in tre fasi, bulk, absorption e float, ed è interamente programmabile, così come la funzione di comando dell’illuminazione.
L’uscita per i carichi prevede lo stacco per bassa tensione, anch’esso programmabile, e lo stacco manuale; è protetta contro il sovraccarico e il cortocircuito. Il regolatore sopporta inoltre l’inversione di polarità nel collegamento dei pannelli e della batteria.
Rispetto al modello base la versione DUO aggiunge tre cose: la carica di due batterie separate, il rapporto di corrente di carica programmabile fra le due e il sensore di temperatura esterno.
Caratteristiche tecniche
| Dimensioni strumento | 101.5 mm |
|---|---|
| Colore luce/CCT | Blue (RAL 5012) |
| Peso strumento | 0.3 kg |
| Protezione IP | IP20 |
| Omologazioni e certificazioni | EN-IEC 61000-6-1,EN-IEC 61000-6-3,ISO 7637-2 |
| Connettività audio | 5 V |
| Temperatura di esercizio | [-35, 55] °C |
| Corrente di carica/uscita | 20 A |
| PV connection terminal type | Screw terminals 16 mm² (6 AWG) |
| Other battery connection terminal type | Screw terminals 16 mm² (6 AWG) |
| Battery connection terminal type | Screw terminals 16 mm² (6 AWG) |
| Overload Protection at 130% load | Shutdown after 60 seconds |
| automatic Load Disconnect | True |
| Battery voltage | 12V / 24V (automatic detection) |
| Charge voltage absorption | 14.4V / 28.8V |
| Charge voltage float | 13.7V / 27.4V |
| grounding | Common negative |
| Load Output | Two USB ports |
| Low Voltage Load Disconnect | 10.5V / 21V |
| Maximum humidity (non-condensing) | 95 % |
| Maximum Solar voltage | 28V / 55V |
| Number Of USB Ports | 2 |
| Overload Protection at 160% load | Shutdown after 5 seconds |
| Overload Protection Short Circuit | Immediate shutdown |
| Protections | Battery reverse polarity (fuse),Excessive temperature |
| PV array 12V | Solar panel with 36 cells |
| PV array 24V | Solar panel with 72 cells,Two solar panles with 36 cells in series |
| Remote panel | No |
| Second Battery Output | Yes |
| Self-consumption | 10 mA |
| Temperature Compensation | -30 mV / °C resp. -60 mV / °C (if temperature sensor installed) |
| Temperature Sensor | Yes, included |
