Descrizione

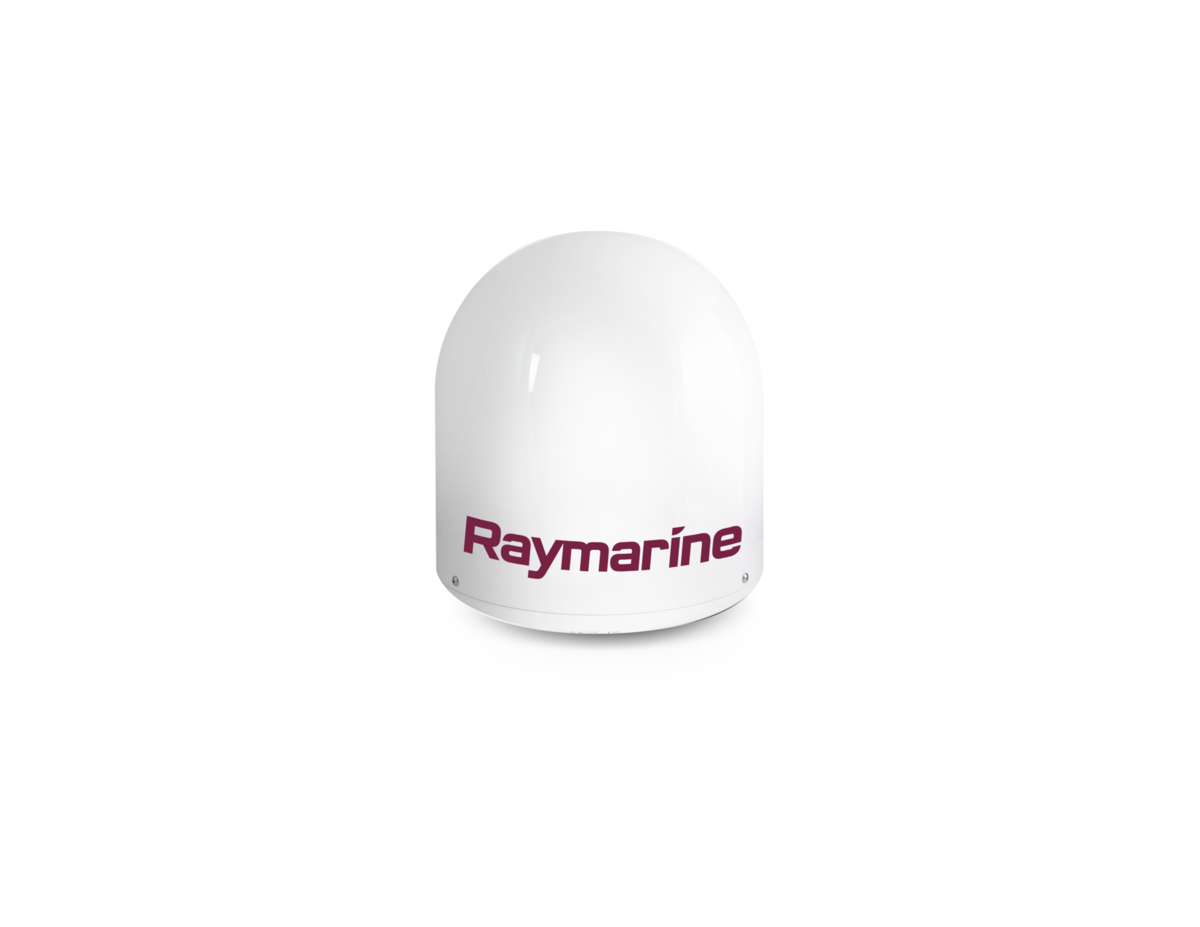

Il 33STV è fra i sistemi TV satellitari più contenuti: riflettore da 33 cm, radome da 38 cm e 1,2 kg di peso complessivo, misure che ne consentono l’installazione anche dove lo spazio in coperta è poco.
La ricezione avviene in banda Ku, da 10,7 a 12,75 GHz, con gestione della polarizzazione verticale e orizzontale; il GPS integrato dialoga in NMEA 0183. L’assorbimento tipico è di 30 W, con punte di 50 W.
Il grado di protezione è IPX6 e l’intervallo di esercizio va da -25 a +55 °C. Certificazioni CE e FCC, garanzia di tre anni sui componenti e due sulla manodopera.
Caratteristiche tecniche
| Formato antenna radar | 38 cm / 15” |
|---|---|
| Peso strumento | 1,2 kg / 2,6 lbs |
| Temperatura di esercizio | da -25 °C a +55 °C / da -13 °F a +131 °F |
| Protezione IP | IPX6 |
| Omologazioni e certificazioni | CE/FCC |
| Protocolli e connessioni | Integrata (GPS NMEA 0183) |
| Consumo energetico | Tip. 30 W, Max. 50 W |
| Diametro riflettore | 33 cm / 13” |
| Intervallo temperatura di conservazione | da -40 °C a +80 °C / da -40 °F a +176 °F |
| Garanzia | 3 anni sui componenti e 2 anni sulla manodopera |
| Frequenza di ricezione | banda Ku (10,7~12,75 GHz) |
| Polarizzazione | Verticale / Orizzontale |
| EIRP minimo | 51 dBW |
| Intervallo azimut | 680º |
| Intervallo elevazione | da 10º a 80º |
| Movimento dell'imbarcazione | Rollio ±25º, beccheggio ±15º |
| Velocità di risposta al rollio/beccheggio | 60º / s |
| Velocità angolare | 60º / s |
| Uscita RF | Uscita doppia |
| Dimensioni (LxPxH) | 17,8 cm x 21,7 cm x 5,4 cm / 7” x 8,5” x 2,1” |
| Display | Modulo VFD a 2 righe 20 caratteri |
| Potenza richiesta | 9,0~30,0 V C.C. |
