Descrizione

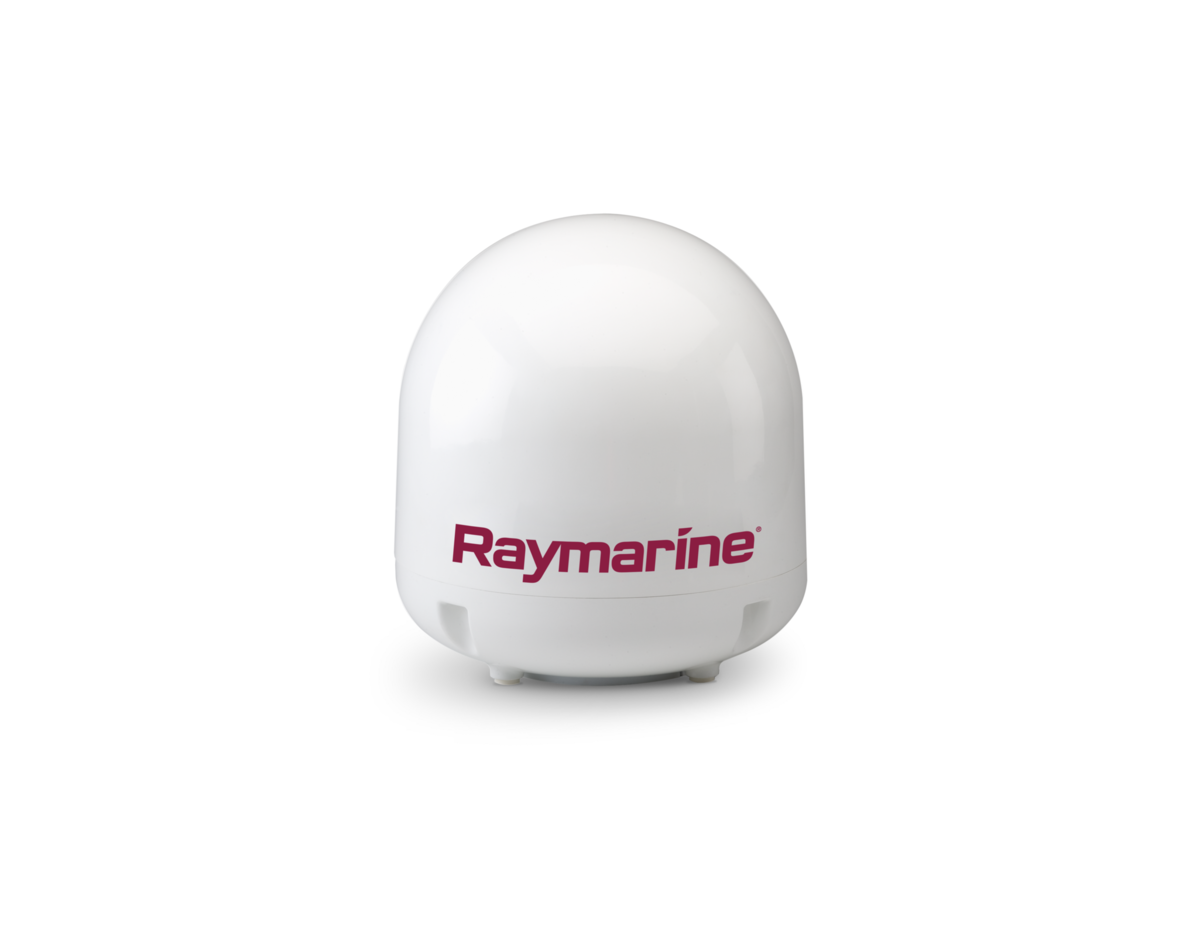

Il 45STV riceve la televisione satellitare in banda Ku, da 10,7 a 12,75 GHz, e gestisce sia le polarizzazioni circolari destrorsa e sinistrorsa sia quelle lineari verticale e orizzontale: condizione necessaria per agganciare piattaforme diverse a seconda dell’area di navigazione.
Sotto il radome da 54 cm lavora un riflettore da 45 cm. Il peso è di 1,2 kg, il consumo tipico di 30 W con punte di 50 W, l’intervallo d’esercizio va da -25 °C a +55 °C. Un ricevitore GPS con uscita NMEA 0183 è integrato nell’unità; la tenuta dichiarata è IPX6.
Caratteristiche tecniche
| Formato antenna radar | 54 cm / 21,2” |
|---|---|
| Peso strumento | 1,2 kg / 2,6 lbs |
| Temperatura di esercizio | da -25 °C a +55 °C / da -13 °F a +131 °F |
| Protezione IP | IPX6 |
| Omologazioni e certificazioni | CE / FCC |
| Protocolli e connessioni | Integrata (GPS NMEA 0183) |
| Consumo energetico | Tip. 30 W, Max. 50 W |
| Diametro riflettore | 45 cm / 17,7” |
| Intervallo temperatura di conservazione | da -40 °C a +80 °C / da -40 °F a +176 °F |
| Garanzia | 3 anni sui componenti e 2 anni sulla manodopera |
| Frequenza di ricezione | banda Ku (10,7~12,75 GHz) |
| Polarizzazione | RHCP / LHCP, verticale / orizzontale |
| EIRP minimo | 48 dBW |
| Intervallo azimut | 680º |
| Intervallo elevazione | Da° 0 a +90° |
| Movimento dell'imbarcazione | Rollio ±25º, beccheggio ±15º |
| Velocità di risposta al rollio/beccheggio | 50º / s |
| Velocità angolare | 50º / s |
| Uscita RF | Uscita doppia / quadrupla |
| Dimensioni (LxPxH) | 17,8 cm x 21,7 cm x 5,4 cm / 7” x 8,5” x 2,1” |
| Display | Modulo VFD a 2 righe 20 caratteri |
| Potenza richiesta | 9,0~30,0 V C.C. |
