Descrizione

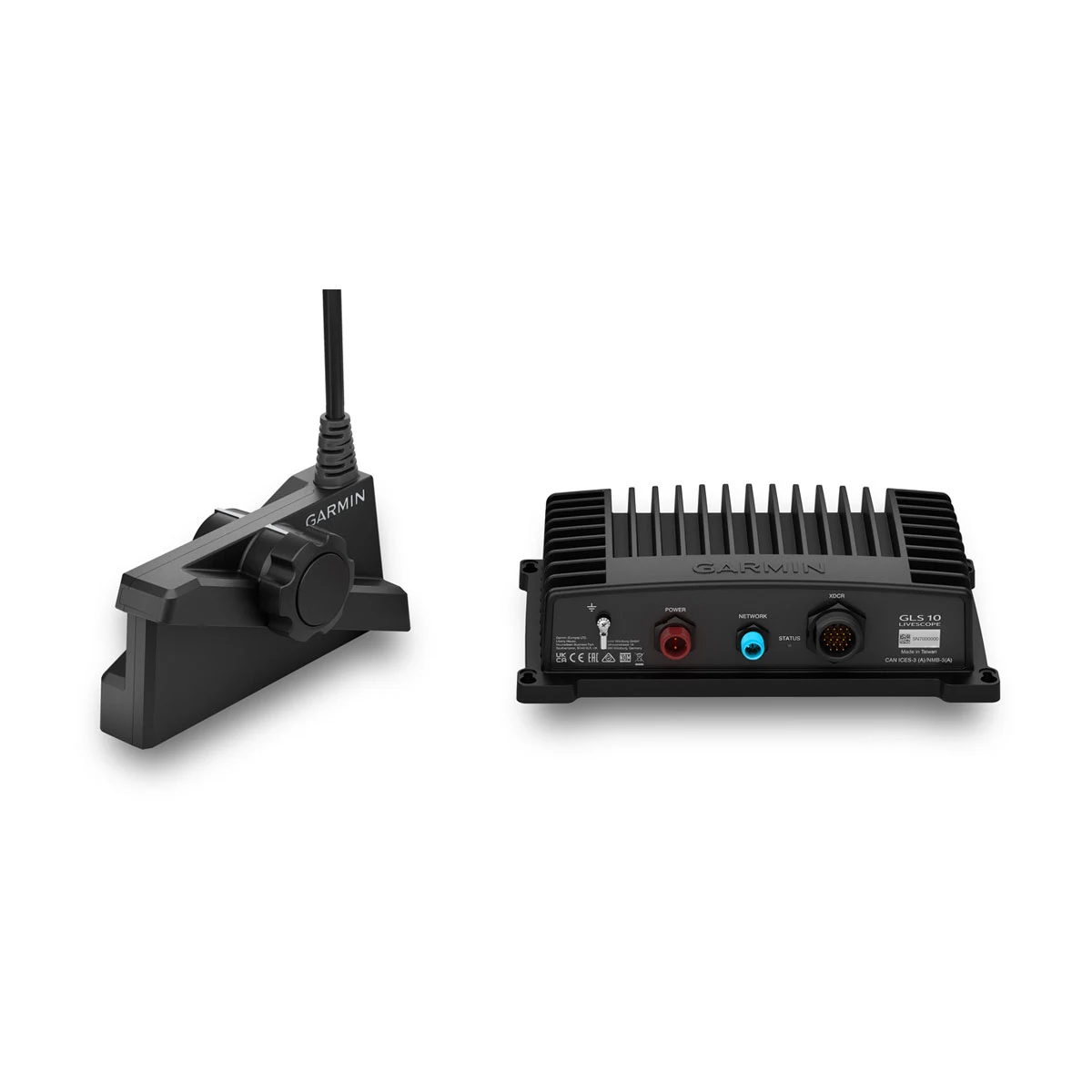

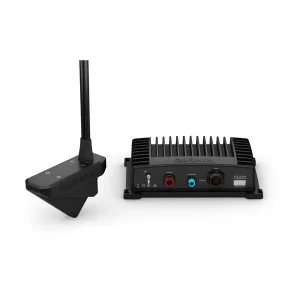

Il pacchetto comprende due pezzi: il trasduttore LVS34 e il modulo sonar GLS10. Insieme costituiscono l’evoluzione della piattaforma LiveScope.
Rispetto alla versione precedente migliorano la risoluzione, il rapporto fra segnale e rumore e la separazione fra bersagli vicini fra loro. Il risultato è un’immagine più pulita e più semplice da interpretare.
Il fascio dichiarato è di 20° x 135°, la profondità indicativa di 61 metri, il cavo lungo 20 piedi. L’assorbimento tipico è di 21 W, con punte massime di 58 W.
Caratteristiche tecniche
| Lunghezza cavo | 20 ft |
|---|---|
| Dimensioni strumento | 16,2 x 3,1 x 4,8 cm |
| Peso strumento | 1,02 kg (2,25 libbre) |
| Consumo energetico | 21 W tipica; 58 W massima |
| Profondità massima dichiarata | 61 metri |
| Protocolli e connessioni | 1 (connettore piccolo) |
| Larghezza del fascio del trasduttore | 20° x 135° |
| Numero di pin | 21 |
| Temperatura operativa | Operativa: da 0 °C a 40 °C |
| Ingresso alimentazione | 10-32 V |
| Fusibile | 7,5 A |
| Distanza di sicurezza dalla bussola | 4″ (0,1 m) |
| Frequenze supportate | 530 – 1,100 kHz |
| Potenza di trasmissione | 500 W |
| Tipo di ecoscandaglio | Live |
| Separazione dei bersagli a 100' | 14" |
| Supporto della modalità prospettiva incluso | Sì |
