Descrizione

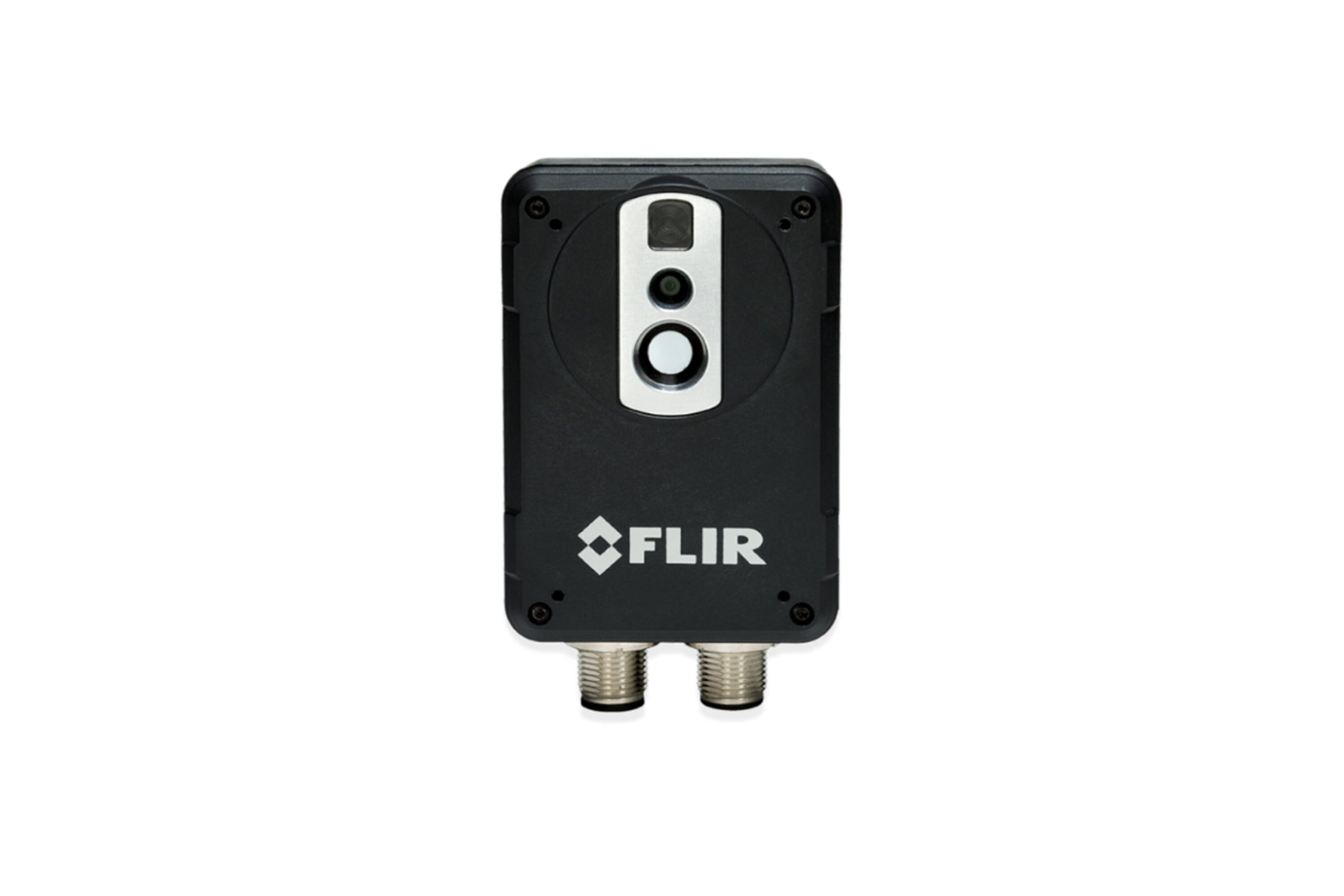

Un cuscinetto che scalda o un collettore che lavora fuori temperatura raramente danno segnali evidenti prima di cedere. La termocamera MTMS di FLIR serve a rendere visibile questo tipo di anomalia: inquadra motori, collettori e cuscinetti e mostra le differenze di temperatura sulla superficie dei componenti.
Il risultato pratico è poter intervenire in anticipo, programmando una manutenzione invece di subire un fermo. I dati ottici e termici completi sono elencati nella tabella tecnica.
Caratteristiche tecniche
| Tecnologia immagine | < 0,10 °C a +30 °C (+86 °F) / 100 mK |
|---|---|
| Protocolli e connessioni | Sì |
| Connettore OEM | Collegamento a vite (12 V/0 V/Telaio) |
| Temperatura di esercizio | Da 0 °C a +50 °C (da 32 °F a +122 °F) |
| Temperatura di stoccaggio | Da –40°C a +70 °C (da –40°F a +158 °F) IEC 02/01/2068 e IEC 02/02/2068 |
| Risoluzione IR | 80 × 60 pixel |
| Campo visivo (FOV) | 48° × 37° |
| Messa a fuoco | Fisso |
| Tipo di rilevatore | Matrice del piano focale (FPA), microbolometro non raffreddato |
| Banda spettrale | 7.5–13 μm |
| Fotocamera digitale integrata | 640 × 480 |
| Fotocamera digitale, campo visivo | Si adatta alle lenti IR |
| Sensibilità | Minimo 10 Lux senza illuminatore |
| Temperature d'esercizio | Da -10°C a +150 °C (da 14 °F a 302 °F) |
| Accuratezza | ±2°C (±3,6°F) o ±2% della lettura (da +10 a +100C a da +10 a +35 amb) |
| Misurazione punti | 6 |
| Area | 6 aree con max/min/media |
| Rilevazione automatica caldo/freddo | Valore min/max e posizione della temperatura mostrati nel riquadro |
| Preset di misurazione | Sì |
| Correzione della trasmissione atmosferica | Automatica, basata sugli input per distanza, temperatura atmosferica e umidità relativa |
| Correzione della trasmissione ottica | Automatica, basata sui segnali dei sensori interni |
| Correzione dell’emissività | Variabile da 0,01 a 1,0 |
| Correzione della temperatura apparente riflessa | Automatica, basata sulla temperatura riflessa in ingresso |
| Correzione ottica/finestre esterne | Automatica, basata sui valori di ottica/trasmittanza e temperatura |
| Correzione delle misurazioni | Parametri generali dell'oggetto |
| Funzioni di allarme | Allarme automatico su qualsiasi funzione di misurazione selezionata. Si possono impostare un massimo di 5 allarmi |
| Uscita allarme | Uscita digitale, memorizzazione dell'immagine, invio file (ftp), e-mail (SMTP), notifica |
| Tavolozze colori | Tavolozze colori (BW, BW inv, Iron, Rain) |
| Comandi di setup | Data/ora, Temperatura °C/°F |
| Archiviazione media | Memoria integrata per memorizzazione immagini |
| Archiviazione immagini | IR, visiva, MSX |
| Formati file | JPEG+FFF |
| Ethernet | Controllo, risultati e immagine |
| Ethernet – Tipologia | 100 Mbps |
| Ethernet – Standard | IEEE 802.3 |
| Ethernet – Tipo connettore | M12 8 pin con codifica X |
| Ethernet – Streaming video | Sì |
| Ethernet – Alimentazione | Power over Ethernet, PoE IEEE 802.3af classe 0 |
| Ethernet – Protocolli | Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour) |

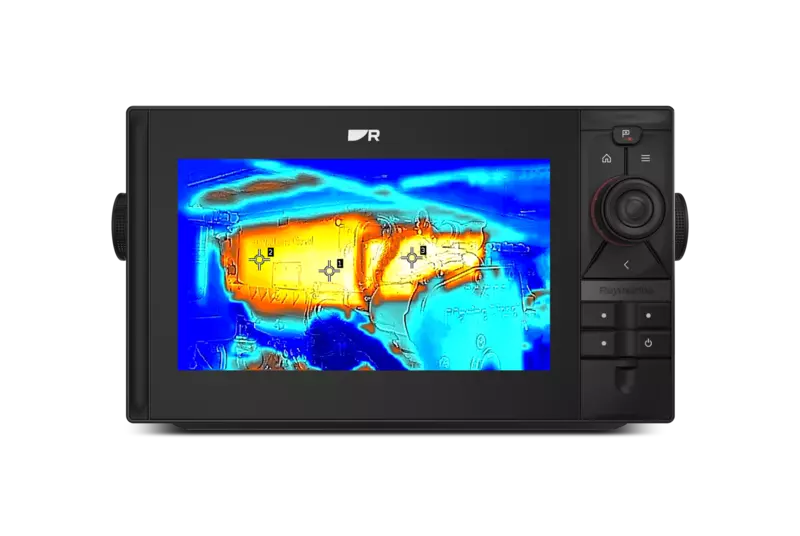

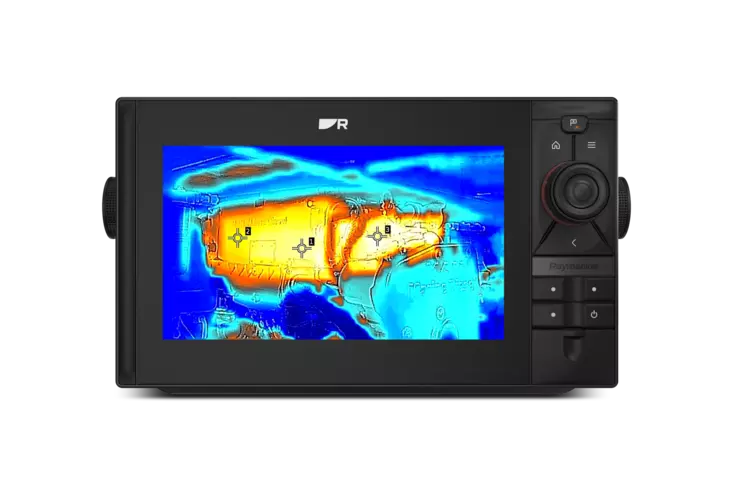

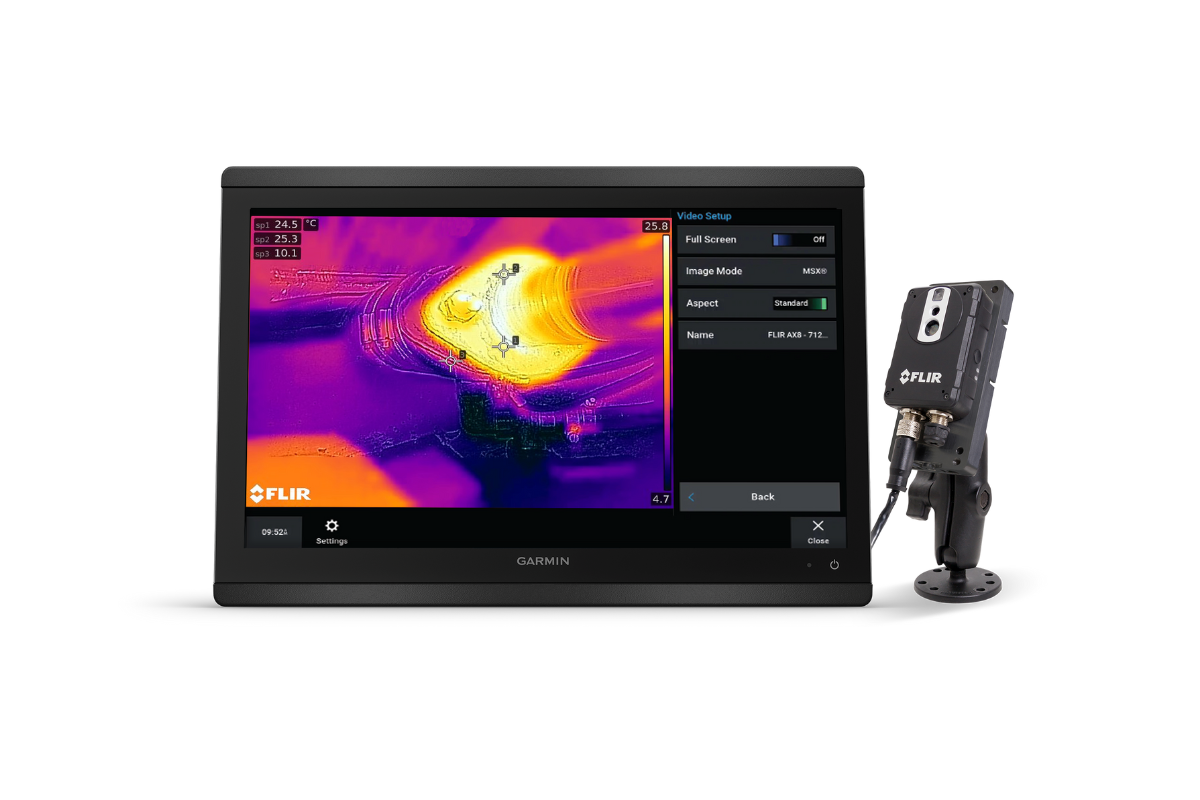

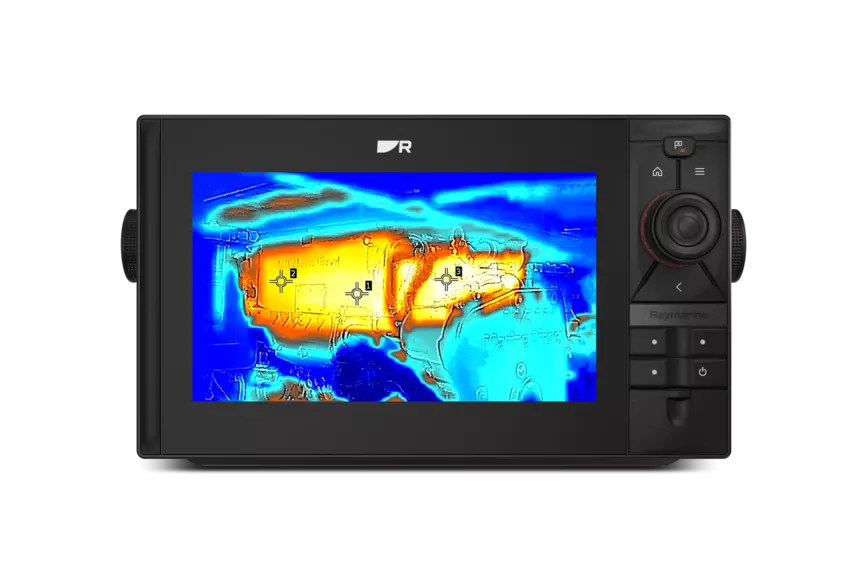

| Chartplotter | Rete compatibile con PC e display del chartplotter Raymarine e Garmin in rete. |
| Formati streaming immagini | Motion JPEG, MPEG, H.264 |
| Risoluzione streaming immagini | 640 × 480 |
| Modalità immagini | Termica, visiva, MSX (immagine IR con presentazione migliorata dei dettagli) |
| Regolazione automatica dell’immagine | Continuo |
| Alimentazione esterna | 12/24 VCC, 2 W in modo continuo/ 3,1 W massimo assoluto |
| Gamma di tensioni consentita | 9–36 VCC |
| Umidità (funzionamento e stoccaggio) | IEC 60068-2-30/24 h 95% di umidità relativa tra +25°C e +40°C (da +77°F a +104°F)/ 2 cicli |
| EMC | EN 61000-6-2:2001 (Immunità) EN 61000-6-3:2001 (Emissioni) FCC 47 CFR Parte 15 Classe B (Emissioni) EN 60945: 2002 |
| Protezione | IP67 (IEC 60529) |
| Urti | 25 g (IEC 60068-2-29) |
| Vibrazione | 2 g (IEC 60068-2-6) EN 60945:2002 |
| Protezione da accensione | EN 28845:1993 |
| Dimensioni della telecamera (L × P × A) | 54 × 25 × 79 mm (2,1 x 1 x 3,1 pollici) senza connettori 54 × 25 × 95 mm (2,1 x 1 x 3,7 pollici) con connettori |
