Descrizione

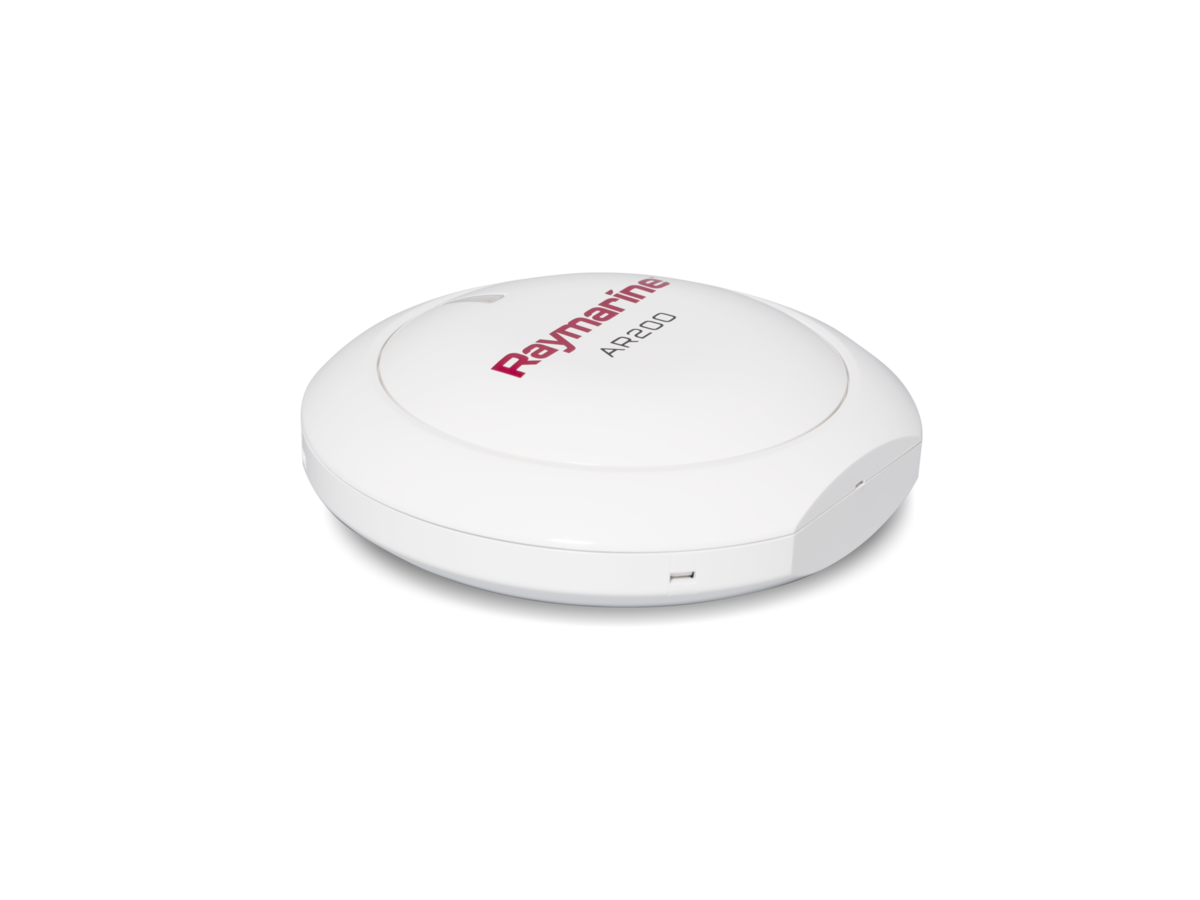

AR200 è il modulo che rende utilizzabile la sovrapposizione dei dati di navigazione all’immagine video: mantiene allineata alla scena reale l’informazione in realtà aumentata mentre l’imbarcazione si muove, come supporto alle decisioni di condotta.
Al suo interno lavora un ricevitore GNSS che segue GPS e GLONASS ed è compatibile con Galileo e Beidou, con correzione differenziale SBAS (WAAS, EGNOS, MSAS, GAGAN, QZSS) e riferimento geodetico WGS-84. L’alimentazione va da 9 a 16 V c.c., con protezione fino a 32 V c.c. e assorbimento massimo di 30 mA.
Il corpo circolare misura 108,48 mm di diametro per 41,57 mm di profondità ed è classificato IPx6 e IPx7.
Caratteristiche tecniche
| Numero canali amplificatore | Monitoraggio simultaneo di fino a 28 satelliti |
|---|---|
| GNSS integrato | GPS, GLONASS, compatibile con Galileo, compatibile con Beidou |
| Protezione IP | IPx6, IPx7 |
| Umidita relativa | 0,93 |
| Dimensioni strumento | Diametro: 108,48 mm (4,27 in), profondità: 41,57 mm (1,64 in) |
| Tensione nominale | Da 9 V c.c. a 16 V c.c. (protezione fino a 32 V c.c.) |
| Consumo energetico | 30 mA Max |
| Protocolli e connessioni | 1 |
| Dati geodetici | WGS-84 |
| Segnale satellitare differenziale (SBAS) | WAAS (Stati Uniti), EGNOS (Europa), MSAS (Giappone), GAGAN (India), QZSS (Giappone) |
| Antenna | Memoria interna |
| Sensibilità | Avvio a freddo = -147 dBm, Riacquisizione = -160 dBm, tracciamento = -164 dBm |
| Acquisizione del segnale | Automatica |
| Acquisizione segnale differenziale | Automatica |
| Frequenza operativa | Da 1.574 MHz a 1.605 MHz |
| Frequenza di aggiornamento | 10 Hz |
| Precisione posizione con SBAS (95%) | < 15 m |
| Tempo per il primo fix (a caldo) | < 45 secondi |
| Tempo per il primo fix (a freddo) | < 2 minuti (< 60 secondi tipico) |
| Precisione velocità (95%) | < 0,3 nodi |
| Accuratezza bussola magnetica | Statico = ≤ 1° RMS, dinamico = 3 RMS |
| AHRS (Attitude Heading Reference Sensor) | Accelerometro digitale 3 assi, bussola digitale 3 assi, sensore di velocità angolare digitale giroscopico 3 assi MEMS |
| Precisione beccheggio, rollio e imbardata | ≤ 1° |
| Intervallo temperature di stoccaggio | Da -25 °C a +70 °C (da -13 °F a 158 °F) |
| Intervallo temperature d'esercizio | Da -25 °C a +55 °C (da -13 °F a 131 °F) |
