Descrizione

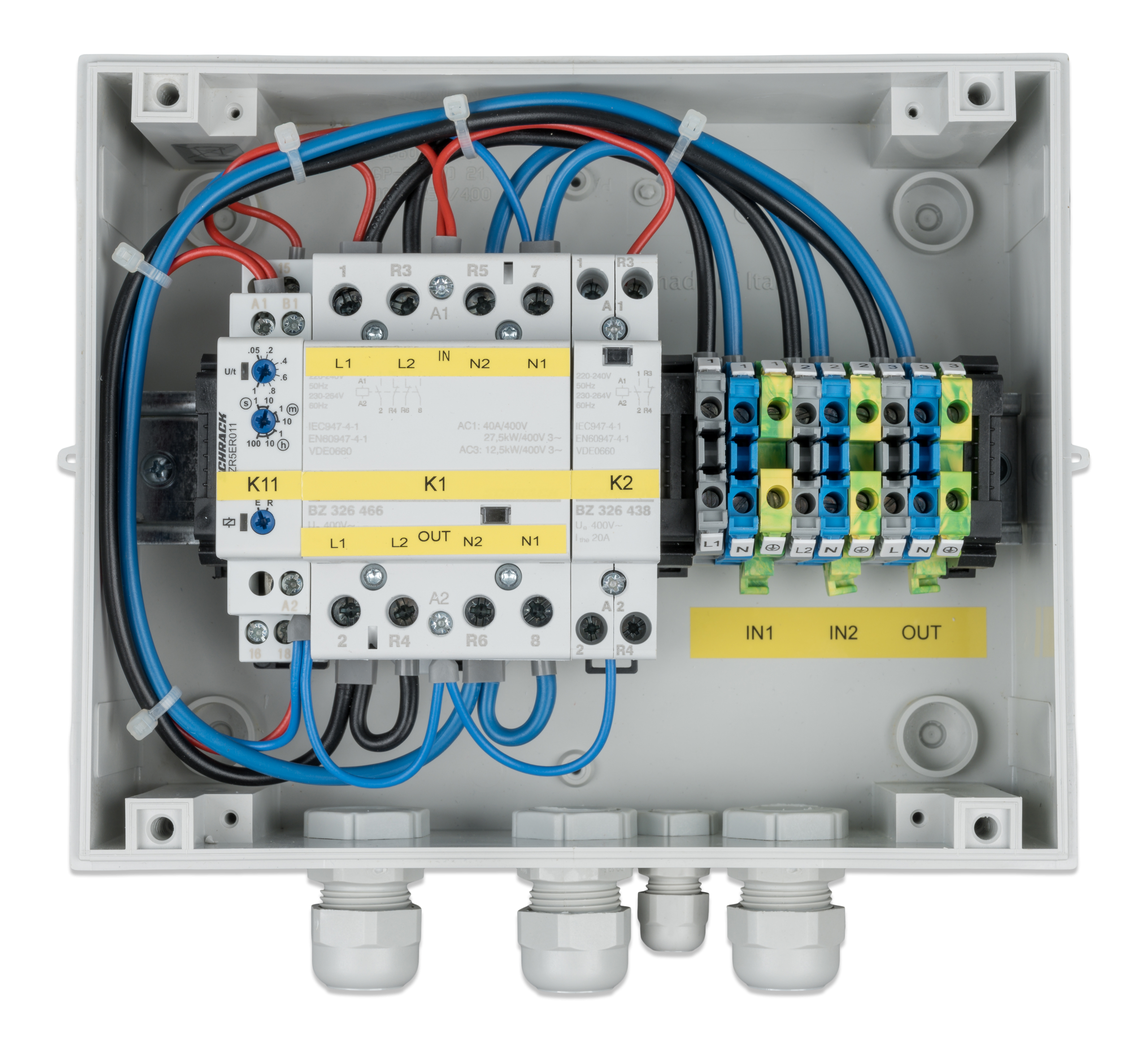

Il compito è la commutazione automatica fra due sorgenti in alternata: banchina e generatore, inverter e generatore, oppure inverter e banchina. L’apparecchio ha due ingressi e una sola uscita, sulla quale porta la potenza effettivamente presente.

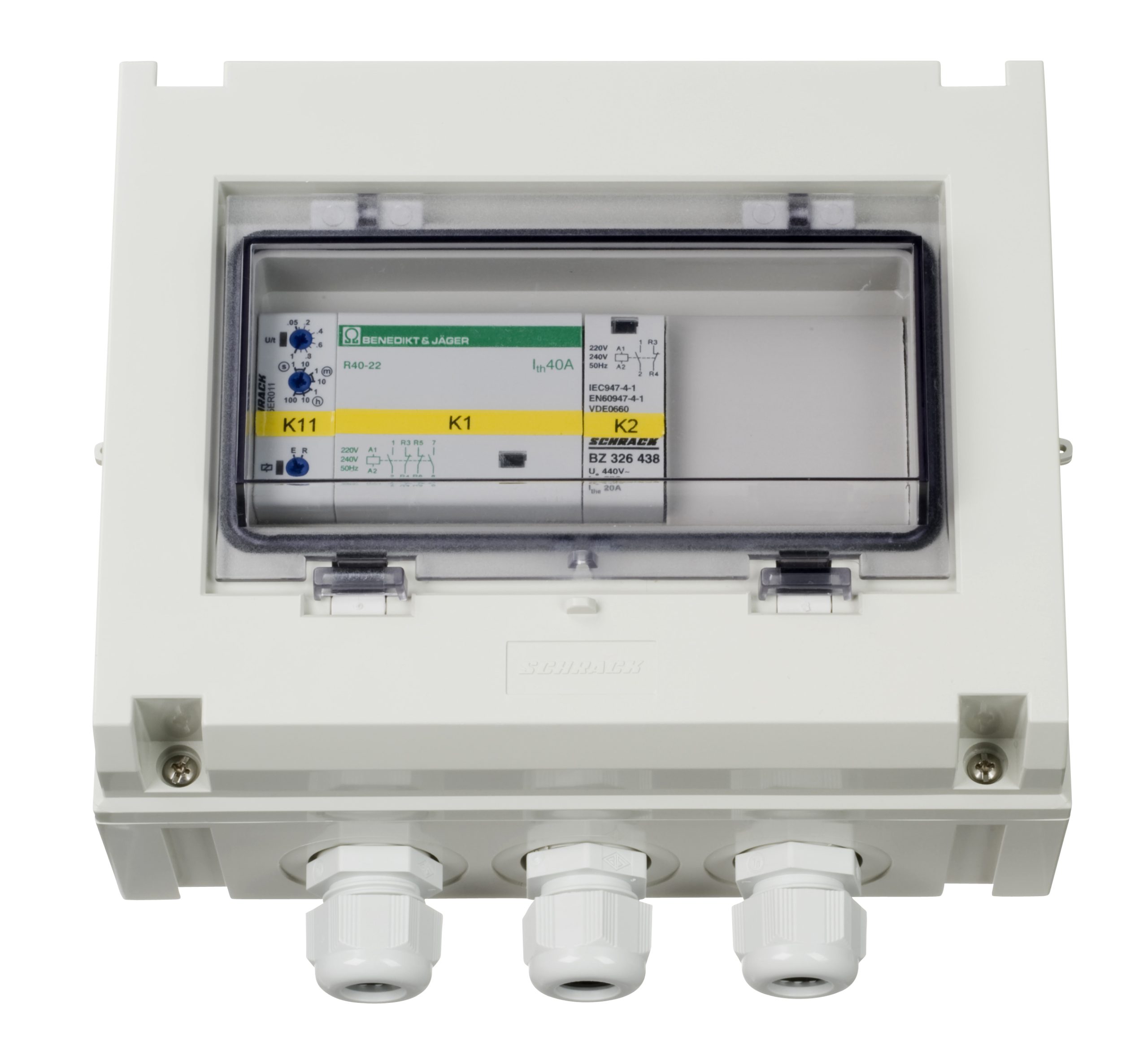

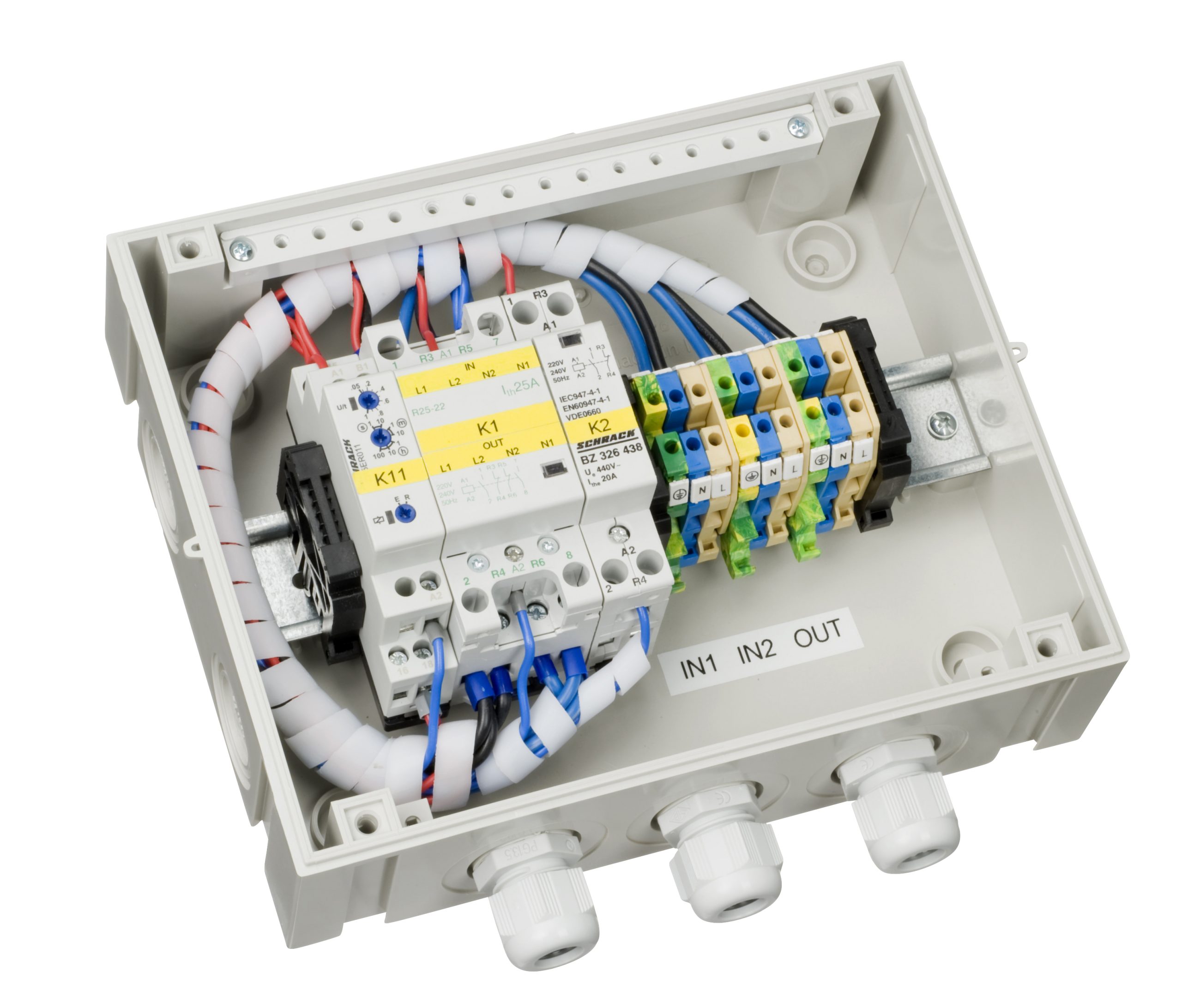

Questa è la versione da 10 kVA monofase per reti 200-250 Vac; la serie prevede anche un modello da 5 kVA con lo stesso campo di tensione.
Caratteristiche tecniche
| Protocolli e connessioni | Screw terminals |
|---|---|
| Dimensioni strumento | 215 mm |
| Peso strumento | 1.65 kg |
| Protezione IP | IP54 |
| Materiale | ABS |
| Colore luce/CCT | Light grey (RAL 7035) |
| Tensione ingresso | [200, 250] V |
| Connettività audio | 200 – 240Vac – 20A – cos phi = 1 |
| Consumo energetico | 6 VA |
| Corrente di carica/uscita | 40 A |
| Temperatura di esercizio | [-5, 60] °C |
| Maximum electromotor (air-conditioner) power rating | 8 kW |
| Transfer time by closing contacts | [10, 20] ms |
| Contacts delay input 1 | Approximately 10s (adjustable) |
| Input 1 current rating | 40 A |
| Input 2 current rating | 40 A |
| Maximum humidity (non-condensing) | 95 % |
| Transfer time by opening contacts | [5, 30] ms |
