Descrizione

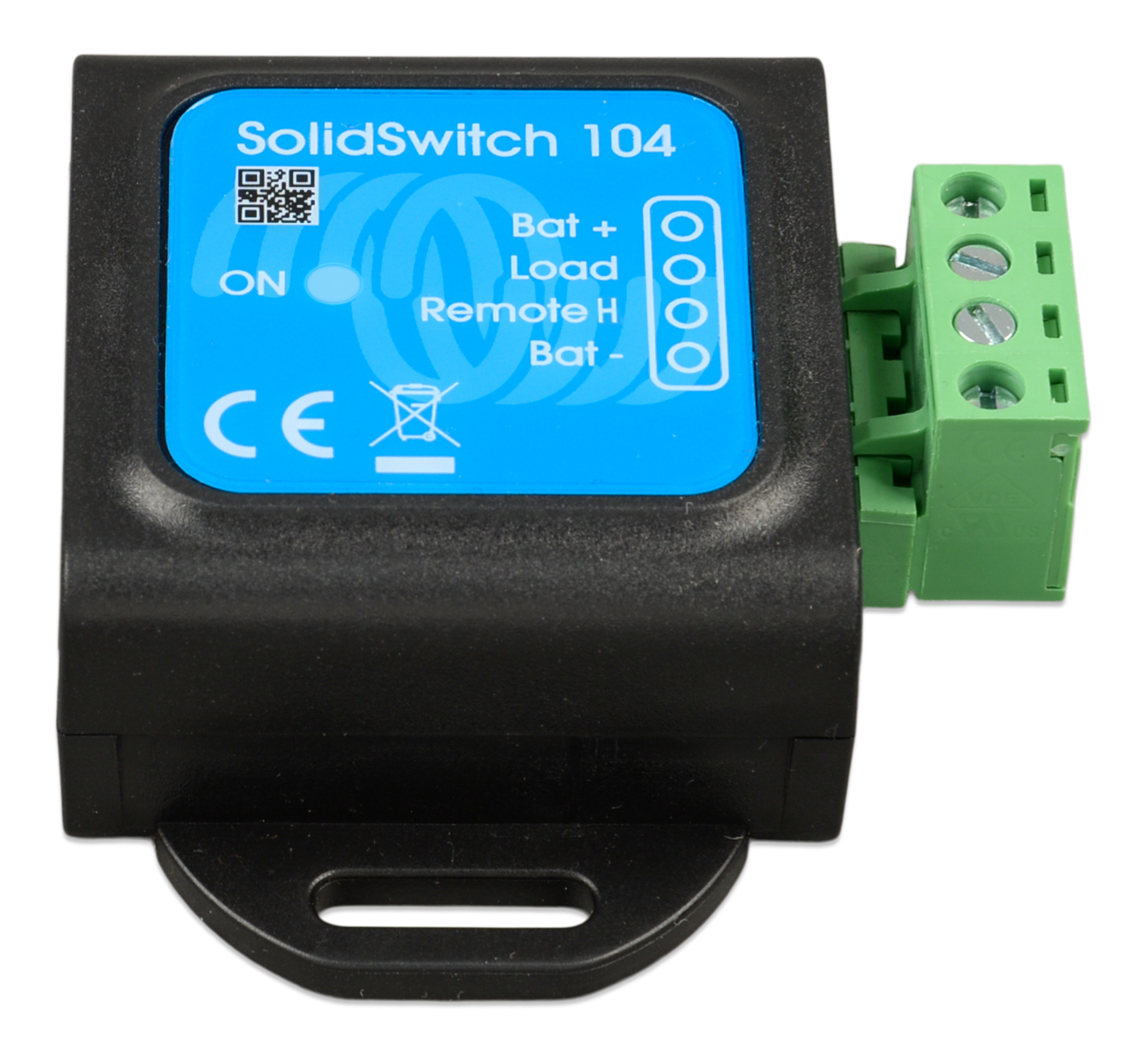

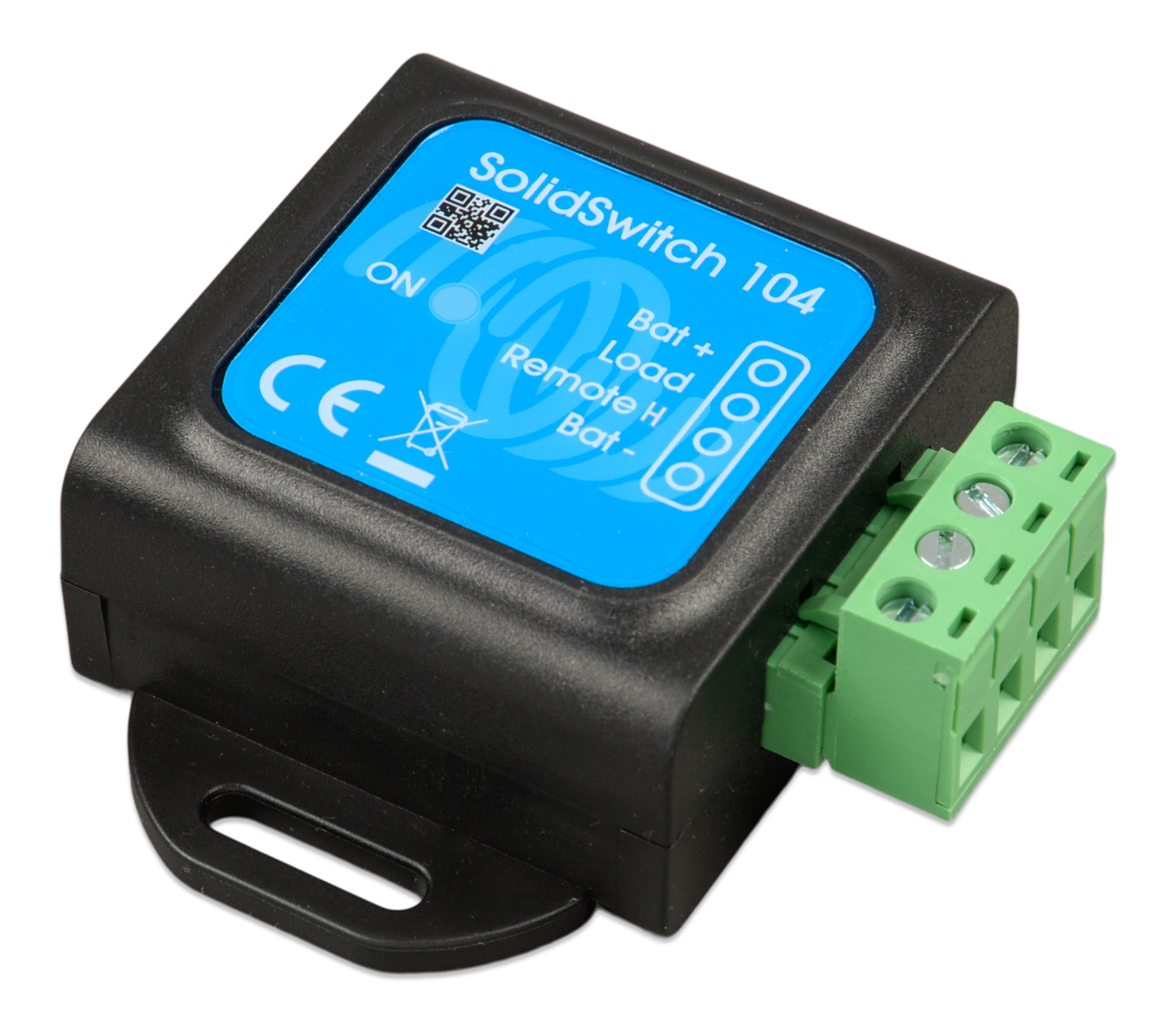

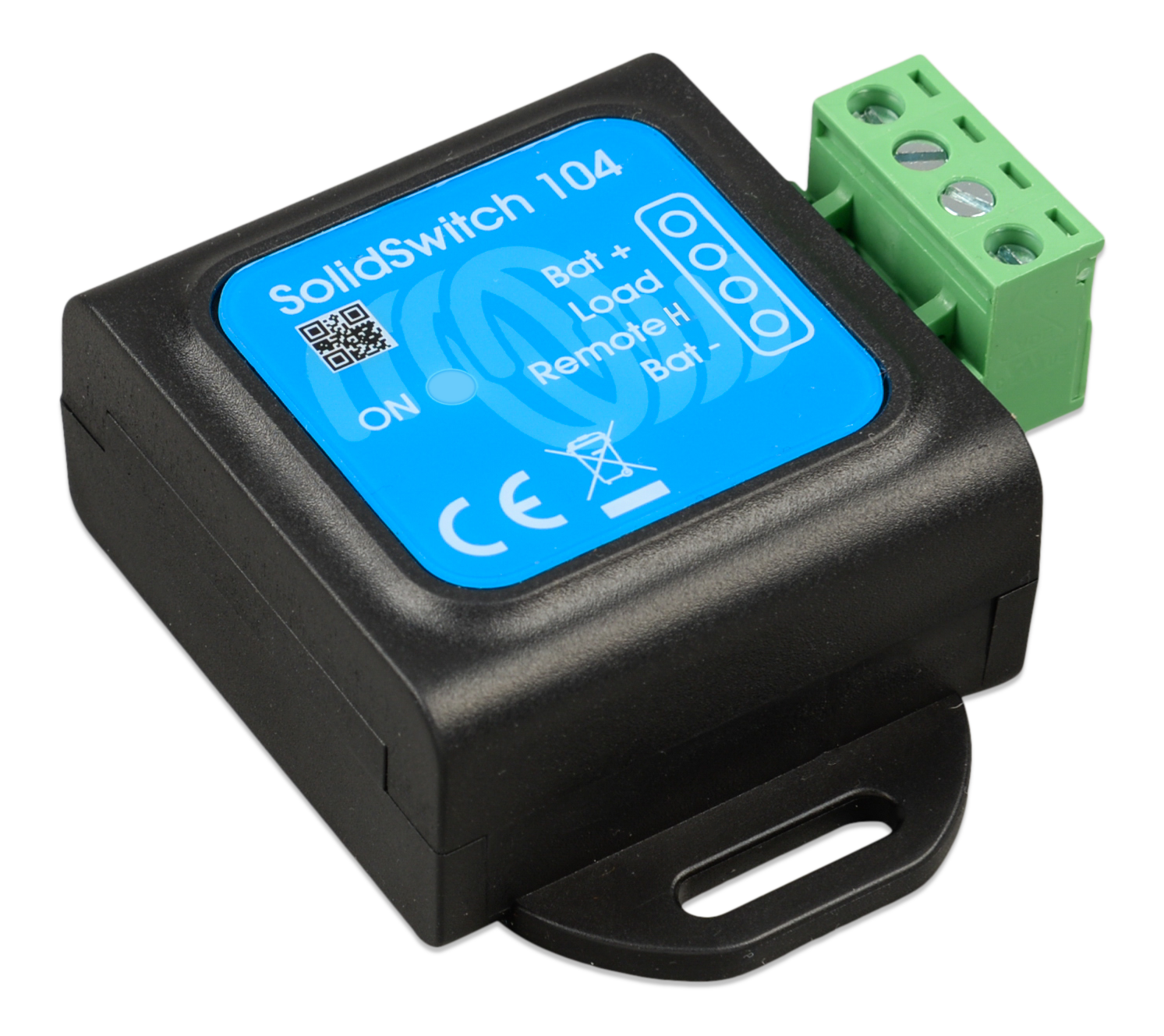

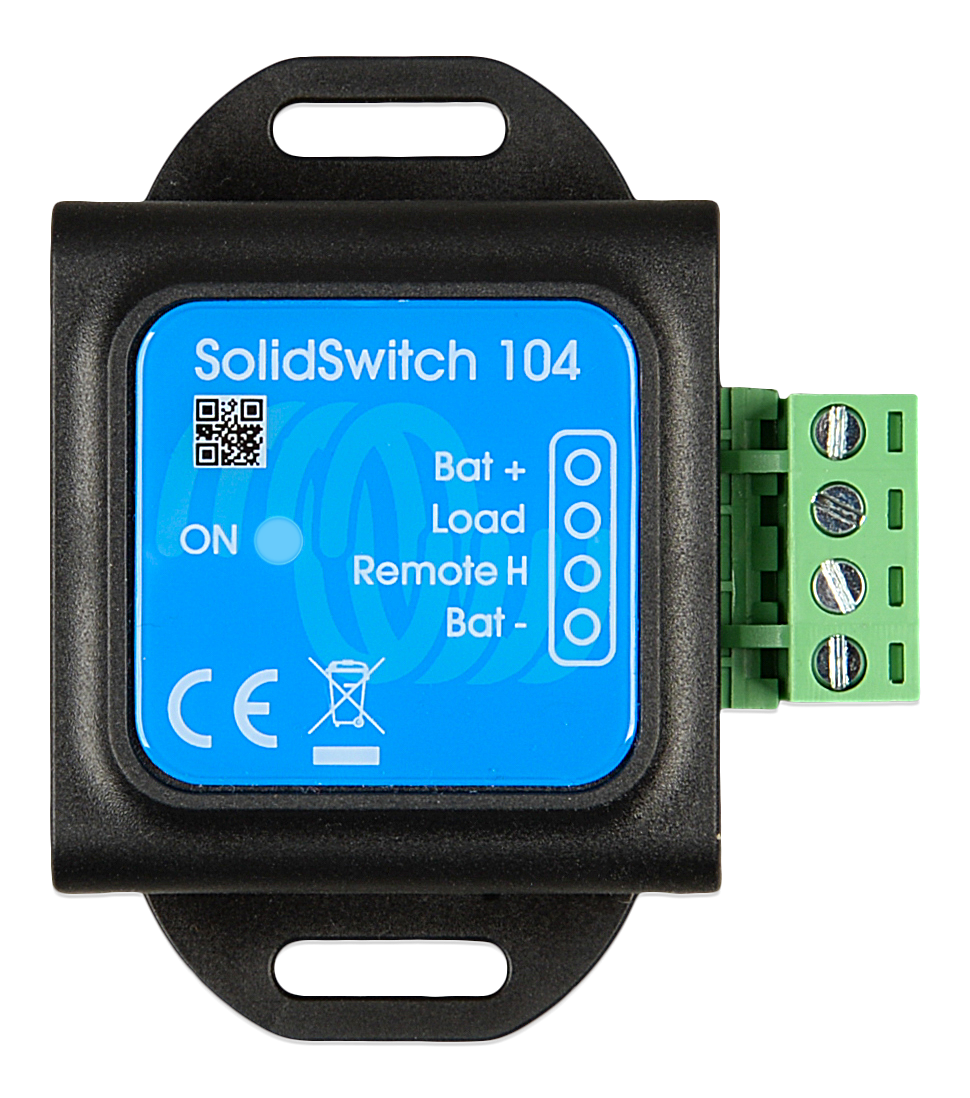

Il SolidSwitch 104 commuta carichi in corrente continua fino a 70 V e 4 A ricevendo il comando da un segnale digitale a bassa potenza.

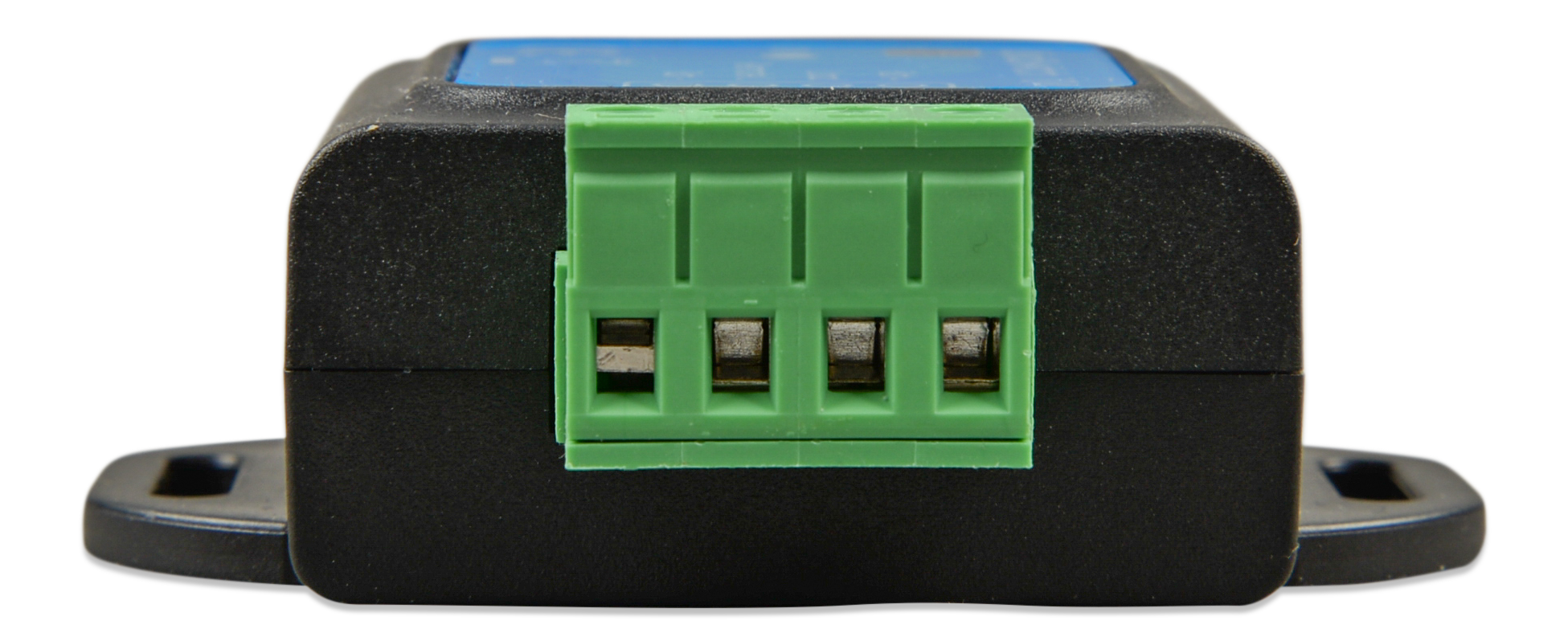

Il carico può essere resistivo, capacitivo o induttivo: in quest’ultima categoria rientra, per esempio, la bobina di un teleruttore di potenza. I collegamenti sono a morsetti a vite, il contenitore è in ABS e il grado di protezione è IP20, con temperatura d’esercizio compresa fra -20 e 50 °C.
Due avvertenze da tenere presenti in fase di cablaggio: il dispositivo non è protetto contro l’inversione di polarità e non è a prova di cortocircuito.
Caratteristiche tecniche
| Protocolli e connessioni | Screw terminals |
|---|---|
| Dimensioni strumento | 66 mm |
| Colore luce/CCT | Matt black with a blue sticker |
| Protezione IP | IP20 |
| Materiale | ABS |
| Temperatura di esercizio | [-20, 50] °C |
| Tensione ingresso | [-∞, 3] V |
| Maximum capacitive load up to 15VDC | 1,000 µF |
| Maximum capacitive load between 15 and 30VDC | 400 µF |
| Maximum capacitive load above 30VDC | 50 µF |
| Maximum humidity (non-condensing) | 95 % |
| Maximum inductive load above 2A | 10 |
| Maximum inductive load between 1 and 2A | 200 |
| Maximum inductive load up to 1A | 1,000 |
| Maximum load current | 4 A |
| Operating DC voltage range | [8, 70] V |
| Remote input minimun current to switch on | 30 µA |
