Descrizione

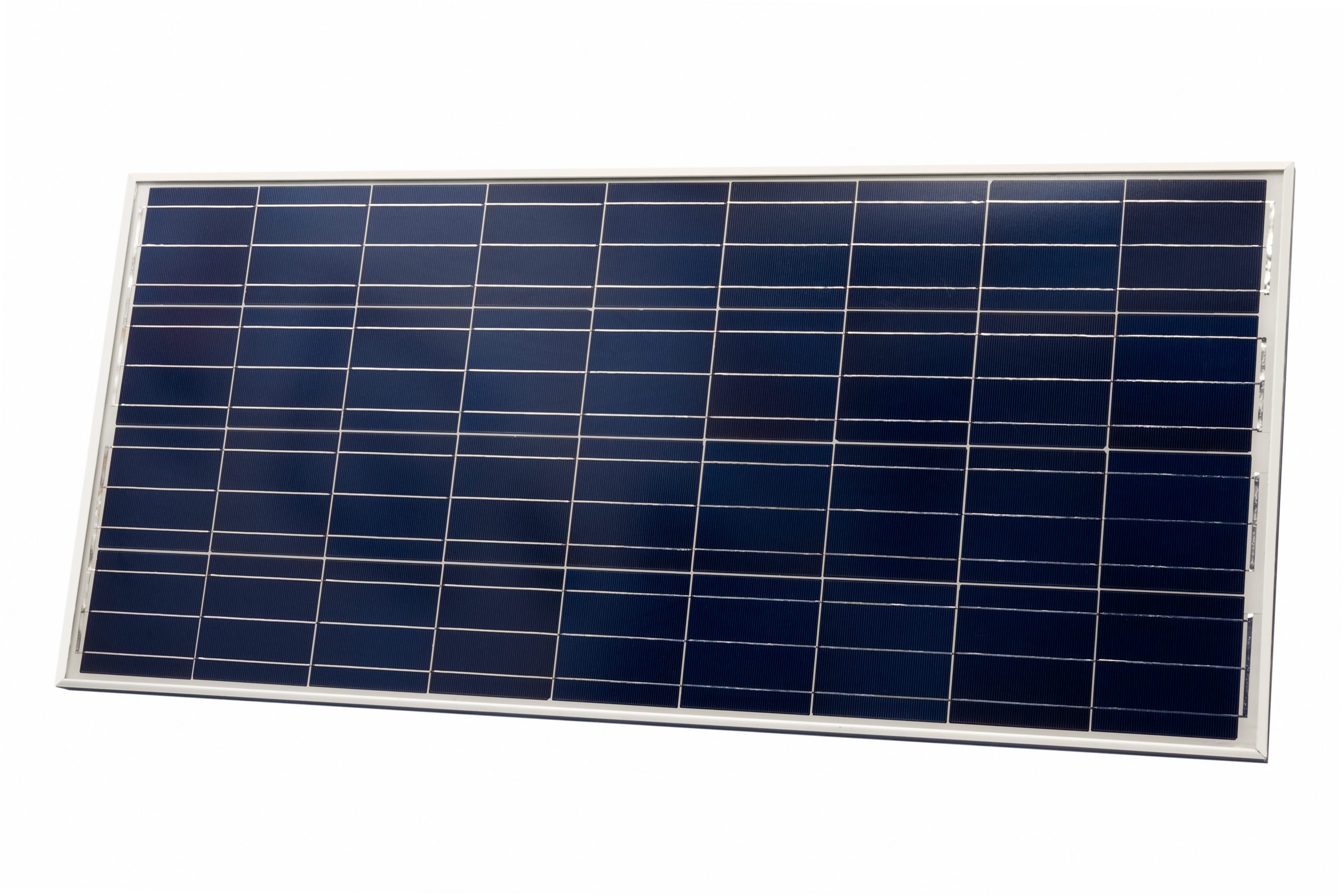

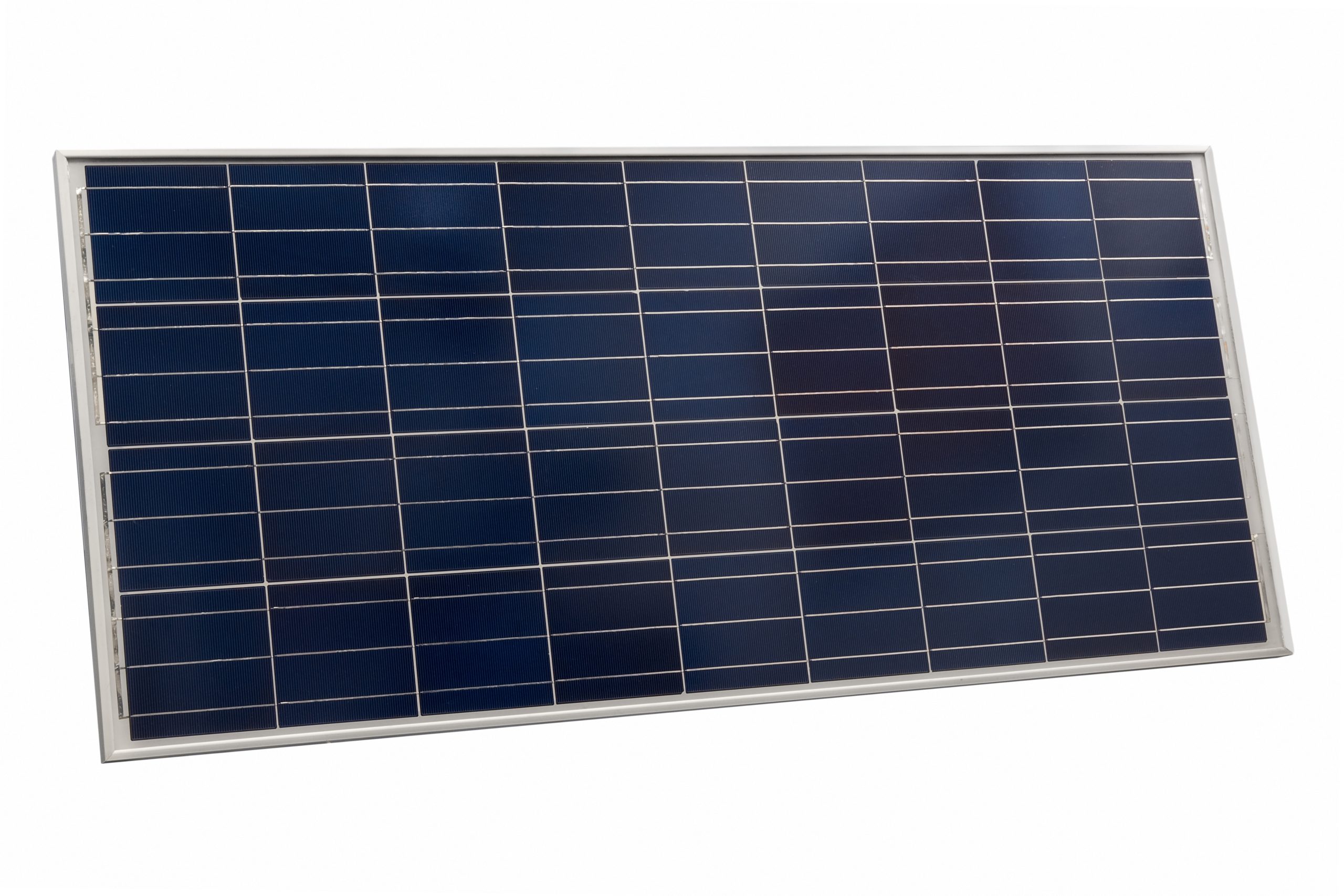

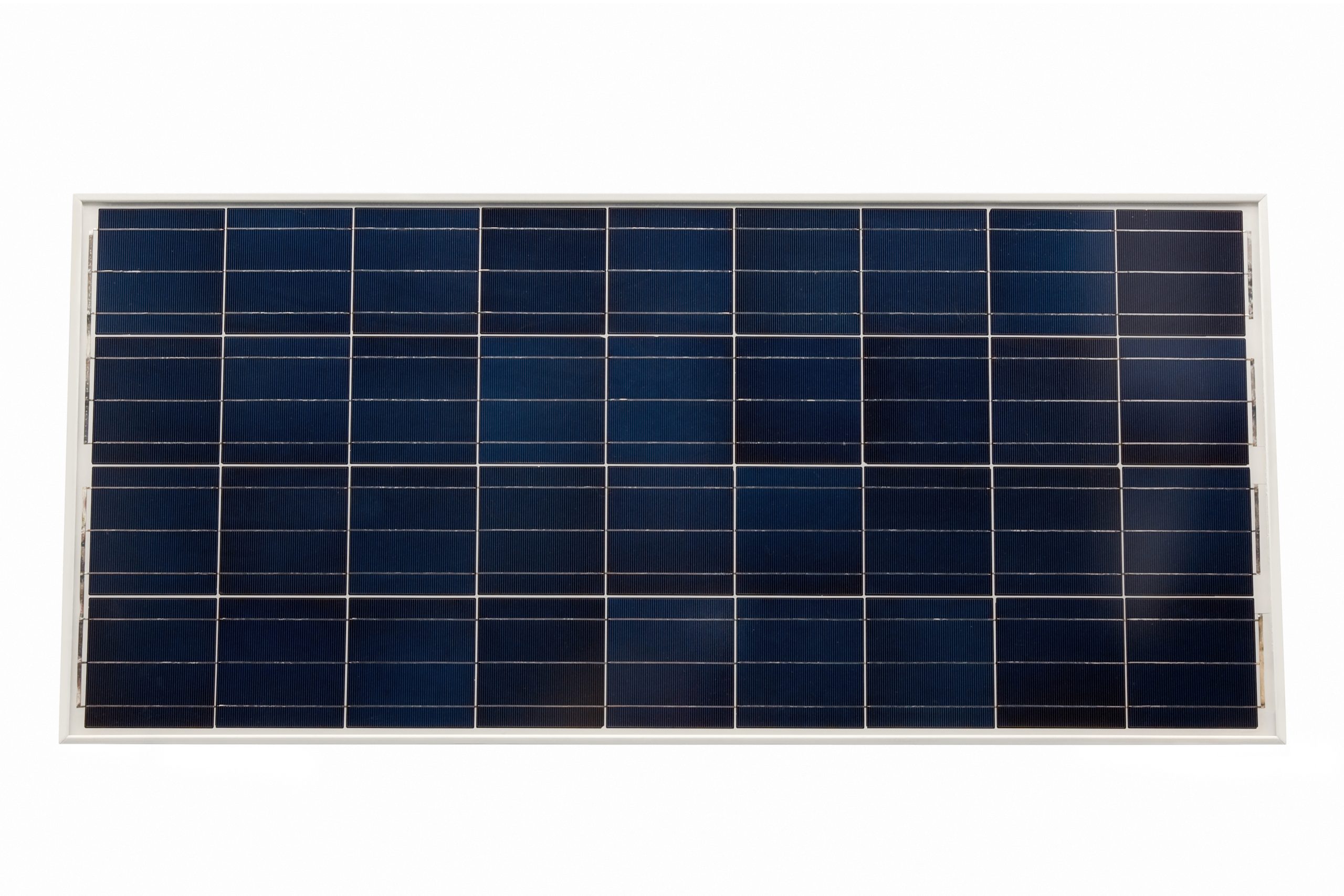

La struttura e’ quella di un modulo destinato a restare esposto per anni: vetro temperato ad alta trasmissione, che aggiunge rigidita’ e resistenza agli urti, incapsulamento in EVA con back sheet a tre strati e cornice in alluminio anodizzato, compatibile con i normali sistemi di fissaggio.
La cassetta di giunzione, di tipo PV-LH0808-1, e’ sigillata e stagna; al suo interno i diodi di bypass limitano la perdita di potenza quando una parte del modulo finisce in ombra. Il cavo prewirizzato misura 900 mm e termina con connettori a innesto rapido.
Il basso coefficiente di temperatura aiuta la resa quando il pannello scalda, mentre la sensibilita’ su tutto lo spettro solare mantiene una produzione apprezzabile anche con luce scarsa. Misure 1485x668x30 mm, peso 9,1 kg, campo di temperatura da -40 a 85 °C.
Caratteristiche tecniche
| Lunghezza cavo | 900 mm |
|---|---|
| Peso strumento | 9.1 kg |
| Dimensioni strumento | 668 mm |
| Efficienza | 0.04 %/°C |
| Temperatura di esercizio | [-40, 85] °C |
| Junction box type | PV-LH0808-1 |
| Frame | Aluminium |
| Warranty on on elctrical performance 80% power output | 10 y |
| Warranty on elctrical performance 90% power output | 10 y |
| Smallest packaging unit | 1 |
| Product warranty | 5 y |
| Number of panels per pallet | 36 |
| Allowable hail load, speed | 23 m/s |
| Allowable hail load, weight | 7.53 g |
| Surface maximum load capacity | 200 kg/m² |
| Short-circuit current (ICS) | 7.35 A |
| PV output tolerance | 3 % |
| Open -circuit voltage (Voc) | 22.83 V |
| Number of cells in series | 36 |
| Nominal Power ±3% (Pmpp) | 130 W |
| Maximum system voltage | 1,000 V |
| Maximum power voltage (Vmpp) | 18.64 V |
| Maximum power current (Impp) | 6.98 A |
| Cell type | Polycrystalline |
