Descrizione
Il compito del regolatore è trasferire alle batterie l’energia che i pannelli producono, ricavandone il massimo in ogni condizione di luce. L’inseguimento MPPT riduce il tempo necessario per arrivare a fine carica e incide sulla durata del banco.
Una caratteristica utile riguarda le batterie molto scariche: lo SmartSolar riprende la carica anche partendo da una tensione prossima a zero volt, purché le celle non siano solfatate in modo permanente o danneggiate.
Caratteristiche tecniche
| Protezione IP | IP43 (electronic components) |
|---|---|
| Colore luce/CCT | Blue (RAL 5012) |
| Dimensioni strumento | 100 mm |
| Peso strumento | 0.5 kg |
| Omologazioni e certificazioni | UL 1741,CSA C22.2,EN-IEC 62109-1 |
| Funzioni integrate | True |
| Corrente di carica/uscita | 15 A |
| Temperatura di esercizio | [-30, 60] °C |
| Tensione FV massima | 15 A |
| Efficienza | 98 % |

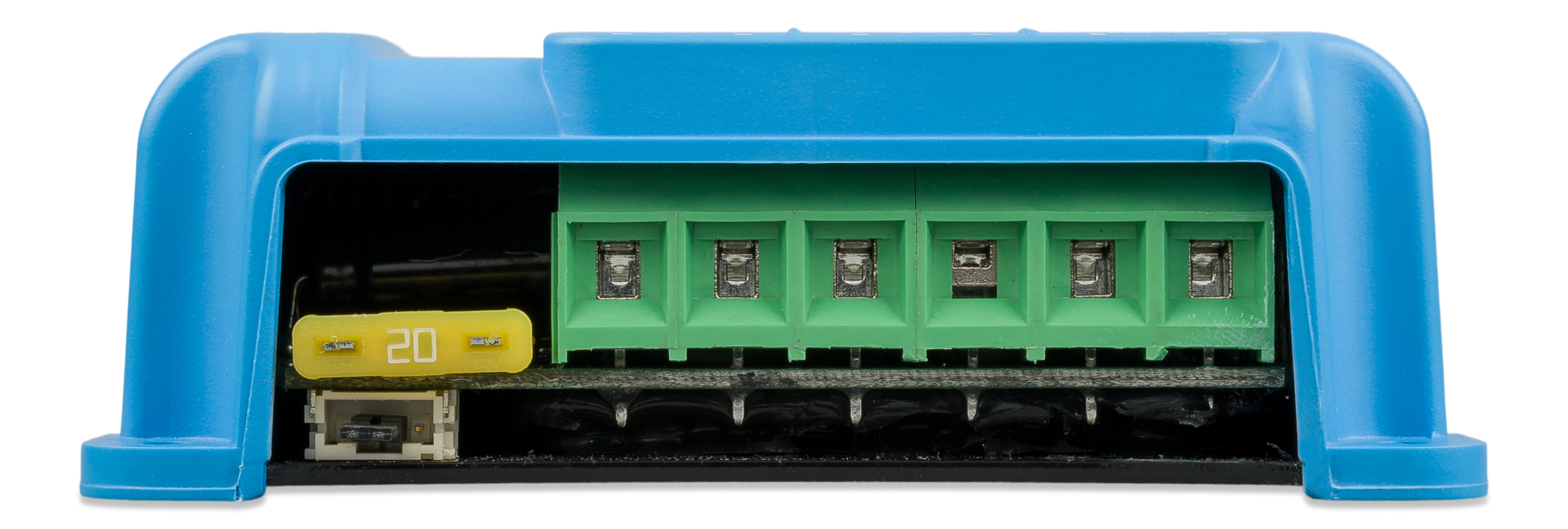

| PV connection terminal type | Screw terminals 6 mm² (10 AWG) |
| Load connection terminal type | Screw terminals 6 mm² (10 AWG) |
| Battery connection terminal type | Screw terminals 6 mm² (10 AWG) |
| Data Stored | Battery voltage,Battery current,Battery temperature,Load output Current,PV voltage,PV current |
| Data Retention Period | 46 d |
| Charge voltage absorption | 14.4V / 28.8V (adjustable) |
| Charge algorithm | Multi-stage adaptive (adjustable) |
| Battery voltage | 12V / 24V ( |
| Charge voltage float | 13.8V / 27.6V (adjustable) |
| Temperature Sensor | Optional (Smart Battery Sense) |
| Temperature Compensation at 24V | -32 mV/°C |
| Temperature Compensation at 12V | -16 mV/°C |
| Start-up PV DC voltage | The PV voltage must exceed Vbat + 5V for the controller to start. Thereafter the minimum PV voltage is Vbat + 1V |
| Self-consumption – load on | 12V: 19mA / 24V: 16mA |
| Self-consumption – load off | 12V: 10mA / 24 V: 8mA |
| Protections | Automatic load disconnect,Excessive temperature,Output short-circuit,PV reverse polarity |
| Number of trackers | 1 |
| Nominal PV power at 24 V | 440 W |
| Nominal PV power at 12 V | 220 W |
| Maximum humidity (non-condensing) | 95 % |
| Max Continuous Load Current at 24V | 15 A |
| Max Continuous Load Current at 12V | 15 A |
| Low Voltage Load Reconnect | 13.1V / 26.2V or 14V / 28V or Battery Life algorithm |
| Low Voltage Load Disconnect | 11.1V / 22.2V or 11.8V / 23.6V or Battery Life algorithm |
| Data Communication | Bluetooth,VE.Direct |
