Descrizione
Una batteria molto scarica non è necessariamente perduta: questo regolatore avvia la carica anche con tensione ai morsetti prossima allo zero, purché le celle non siano solfatate in modo permanente o comunque danneggiate.
Nel funzionamento ordinario raccoglie l’energia prodotta dai moduli e la trasferisce agli accumulatori, riducendo il tempo necessario per arrivare a carica piena e contribuendo a mantenerli in buone condizioni.

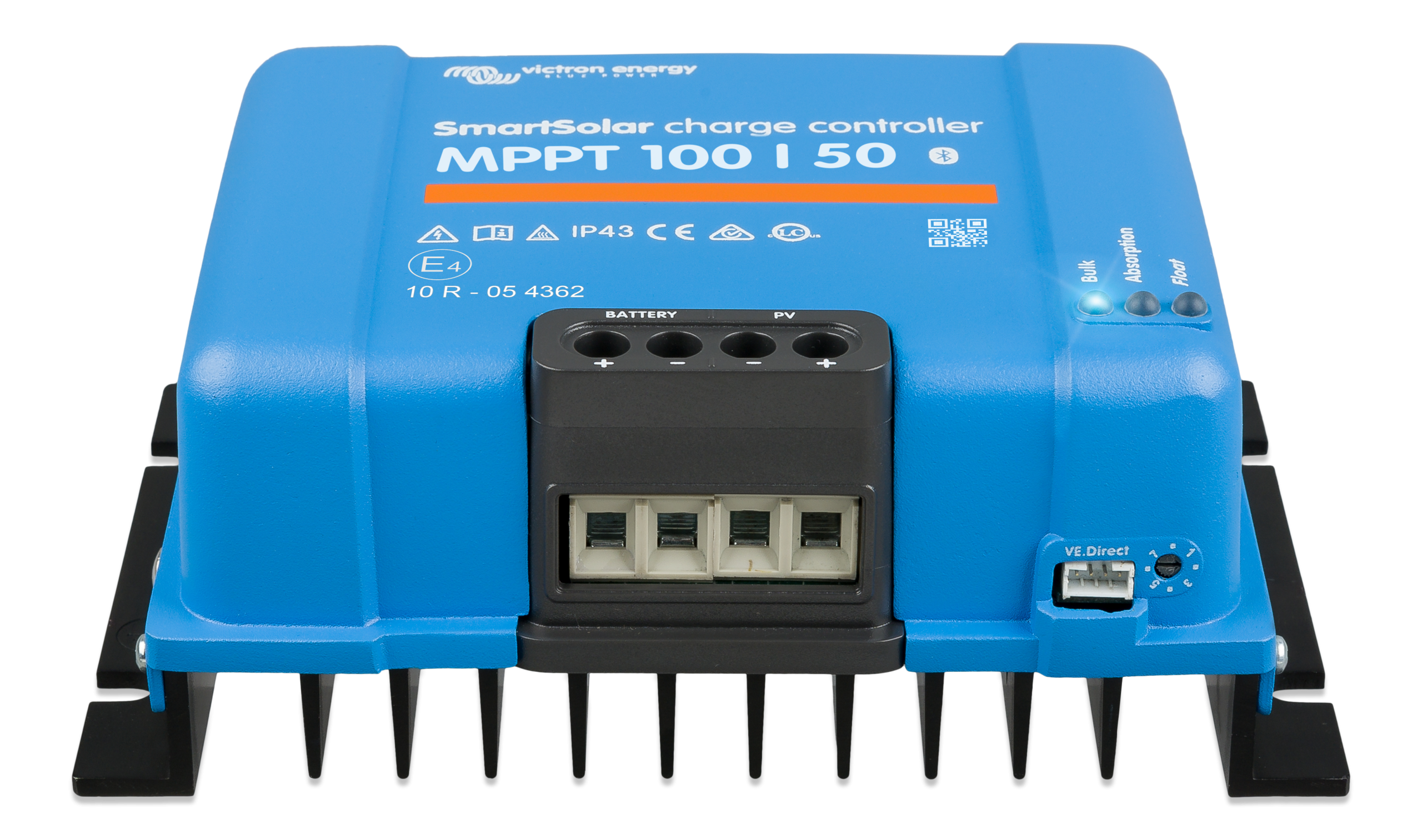

La sigla 100/50 indica i due limiti di lavoro: 100 V di tensione fotovoltaica massima in ingresso e 50 A di corrente di carica. Pannelli e batteria si collegano su morsetti a vite.
Caratteristiche tecniche
| Dimensioni strumento | 186 mm |
|---|---|
| Peso strumento | 1.3 kg |
| Protezione IP | IP22 (connection area),IP43 (electronic components) |
| Colore luce/CCT | Blue (RAL 5012) |
| Omologazioni e certificazioni | UL 1741,CSA C22.2,EN-IEC 62109-1 |
| Efficienza | 98 % |
| Tensione FV massima | 100 V |
| Temperatura di esercizio | [-30, 60] °C |
| Corrente di carica/uscita | 50 A |
| Funzioni integrate | True |
| PV connection terminal type | Screw terminals 16 mm² (6 AWG) |
| Battery connection terminal type | Screw terminals 16 mm² (6 AWG) |
| Data Stored | Battery voltage,Battery current,Battery temperature,Starter battery voltage,Load output Current,PV voltage |
| Data Retention Period | 46 d |
| Maximum humidity (non-condensing) | 95 % |
| Nominal PV power at 12 V | 700 W |
| Nominal PV power at 24 V | 1,400 W |
| Number of trackers | 1 |
| Protections | Output short-circuit,Excessive temperature,PV reverse polarity |
| Self-consumption | 12V: 30mA / 24V: 20mA |
| Start-up PV DC voltage | The PV voltage must exceed Vbat + 5V for the controller to start. Thereafter the minimum PV voltage is Vbat + 1V |
| Temperature Compensation at 12V | -16 mV/°C |
| Temperature Compensation at 24V | -32 mV/°C |
| Temperature Sensor | Optional (Smart Battery Sense) |
| Battery voltage | 12V / 24V ( |
| Charge algorithm | Multi-stage adaptive (adjustable) |
| Charge voltage absorption | 14.4V / 28.8V (adjustable) |
| Charge voltage float | 13.8V / 27.6V (adjustable) |
| Data Communication | Bluetooth,VE.Direct |
