Descrizione

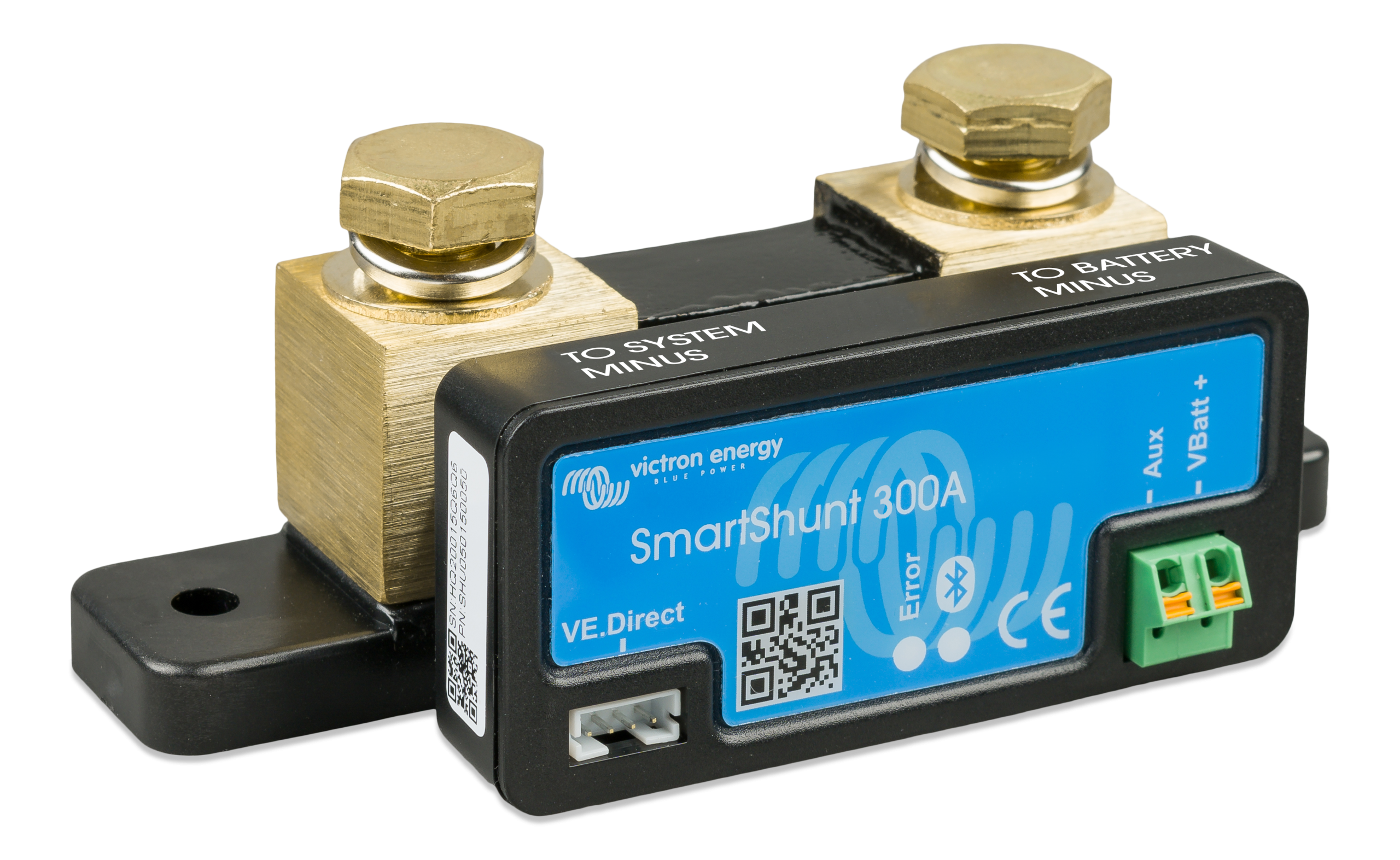

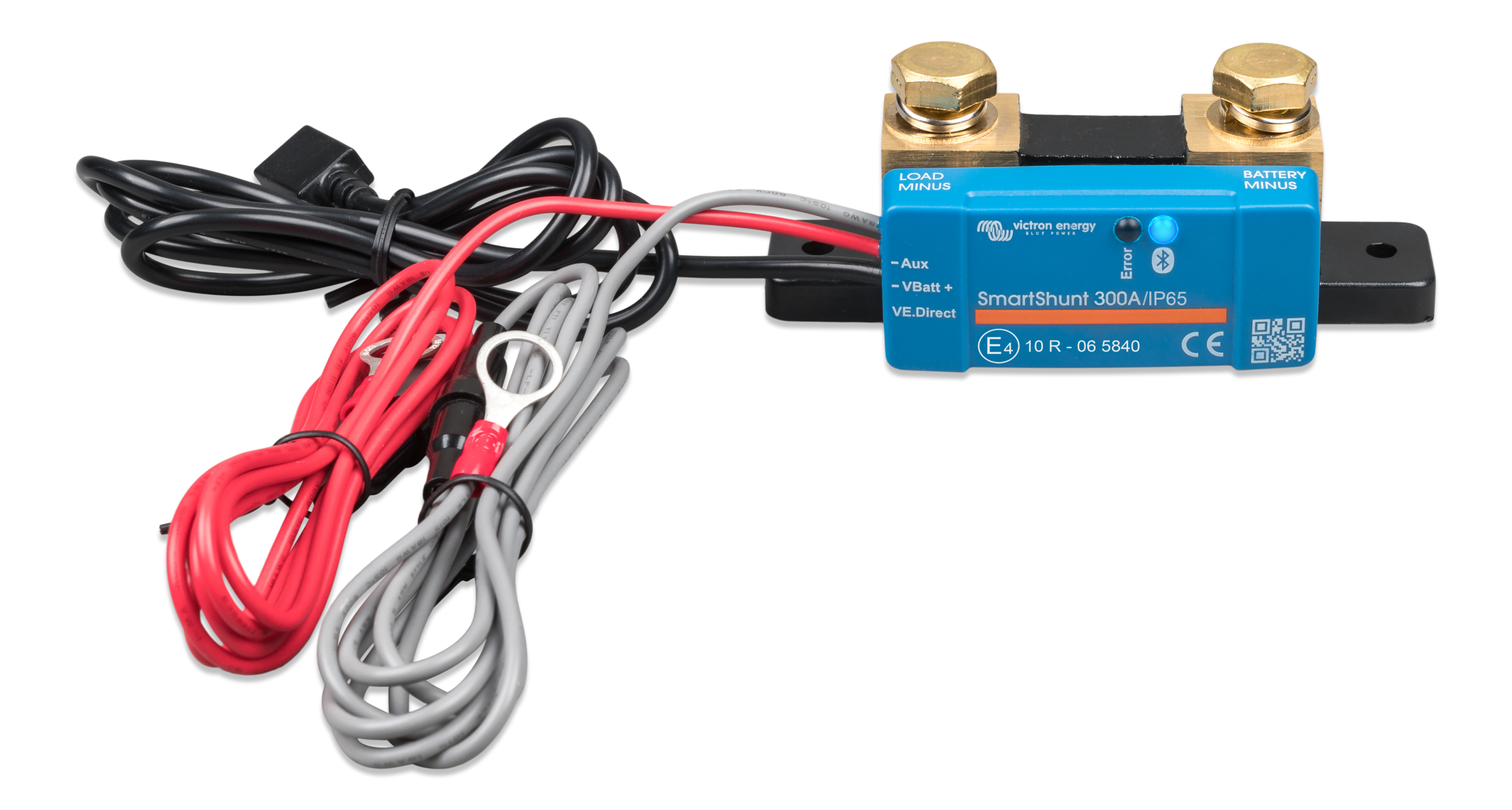

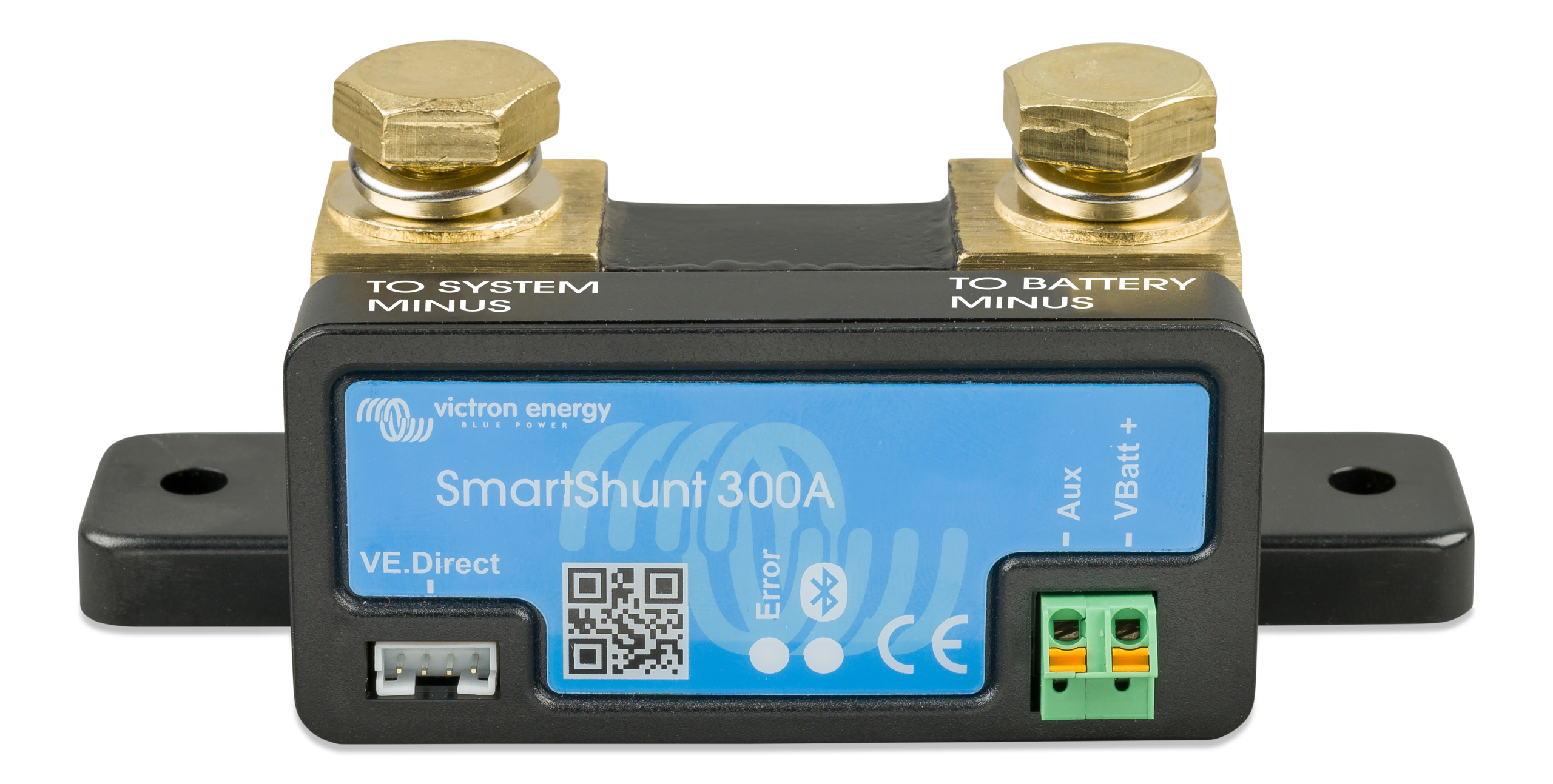

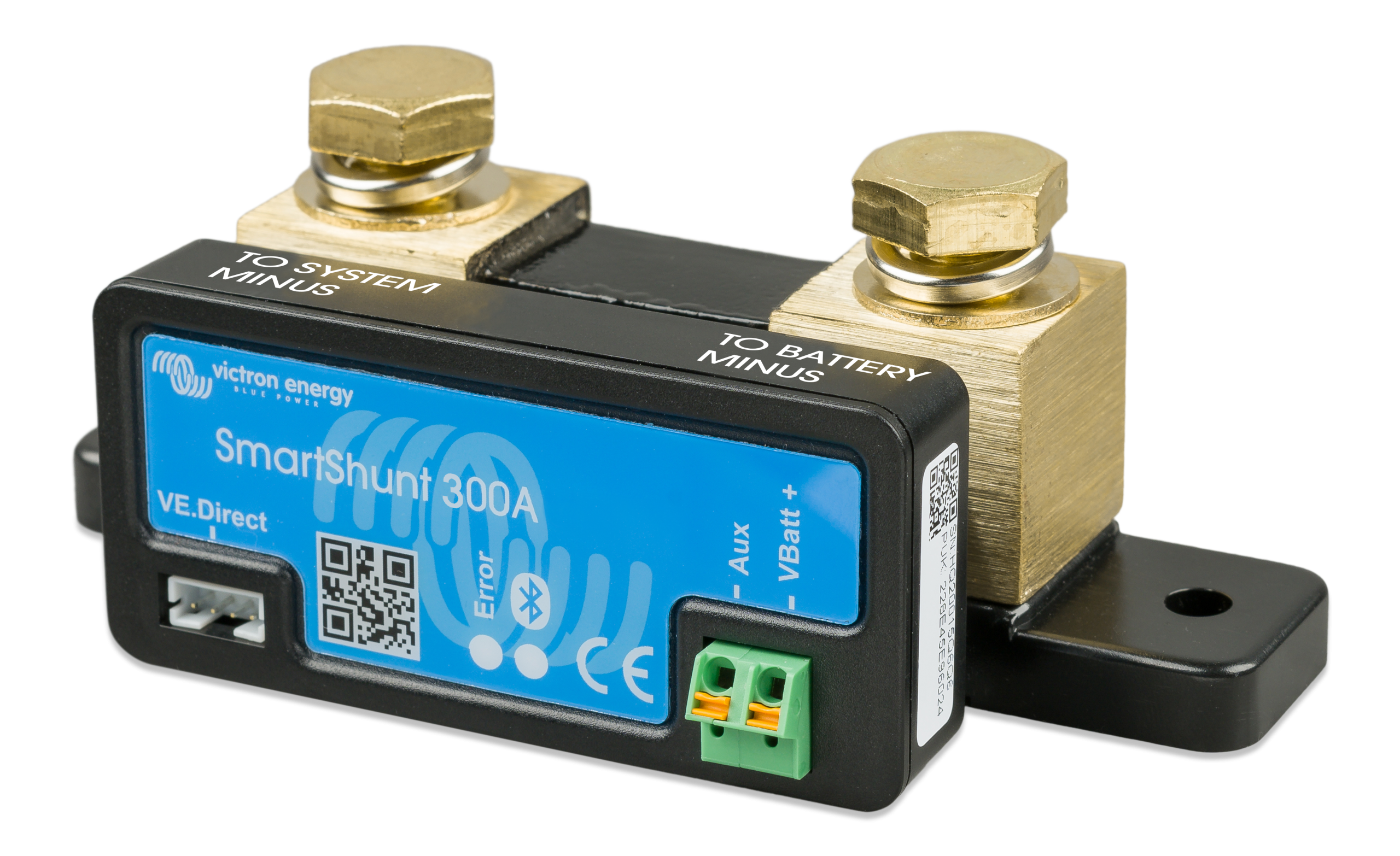

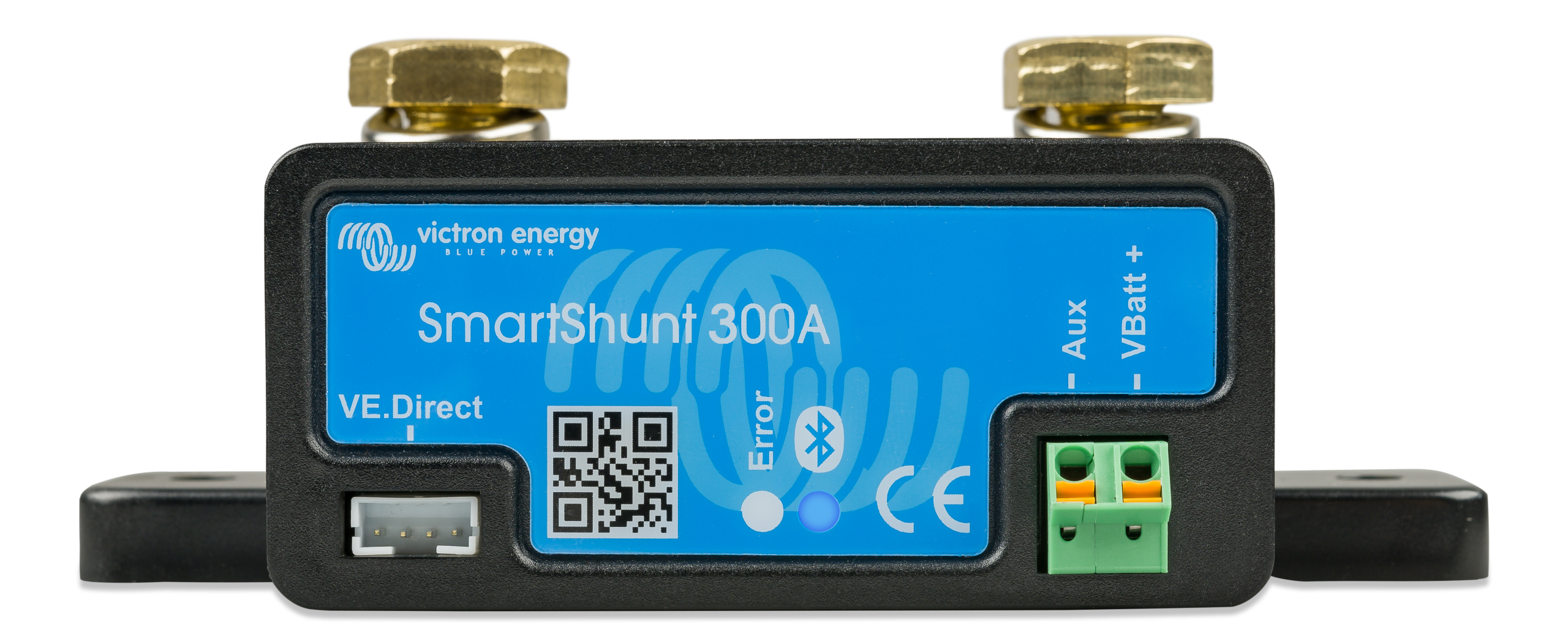

Lo SmartShunt è un monitor di batteria completo a cui è stato tolto il display: a fare da schermo è il telefono. Il collegamento Bluetooth con l’app VictronConnect, su smartphone o tablet, rende leggibili tutti i parametri sorvegliati, dallo stato di carica all’autonomia residua fino allo storico raccolto nel tempo. In alternativa i valori possono essere letti da un dispositivo GX, collegato con cavo VE.Direct.
Rispetto a un monitor BMV il vantaggio sta nell’installazione: stessa funzione, meno cablaggio e nessuno strumento da incassare. Oltre al Bluetooth e alla porta VE.Direct, lo shunt dispone di un ingresso ausiliario utilizzabile in tre modi:
- controllo di una seconda batteria;
- misura del punto intermedio del banco;
- collegamento di un sensore di temperatura.
Caratteristiche tecniche
| Connettività audio | 1.5m cable with 1A fuse |
|---|---|
| Dimensioni strumento | 120 mm |
| Protezione IP | IP65 |
| Peso strumento | 0.42 kg |
| Capacità batteria | 0.1 Ah |
| Omologazioni e certificazioni | EN 60335-1 |
| Funzioni integrate | True |
| Consumo energetico | 1 mA |
| Tensione nominale | [6.5, 70] VDC |
| Temperatura di esercizio | [-40, 50] °C |
| Tensione ingresso | [6.5, 70] VDC |
| Shunt connection terminals | M10 bolts |
| VE.Direct cable | 1.5m cable with a VE.Direct socket. Note that a (not included) VE.Direct cable is needed to connect a GX device |
| Positive Cable | 1.5m cable with 1A fuse |
| Body depth | 31 mm |
| Body Diameter | 52 mm |
| Front diameter | 63 mm |
| Current measurement accuracy | 0.4 % |
| Current measurement offset | 10 mA |
| Current measurement resolution | 0.01 A |
| Voltage measurement resolution | 0.01 V |
| Measurement Accuracy | 0.4 % |
| State of charge measurement resolution | 0.1 % |
| Temperature Resolution (in the 0 to 50°C range) | 1 °C |
| Time to go measurement resolution | 1 min |
| Voltage measurement accuracy | 0.3 % |
| Automotive Directive | EN 50498 |
| Data Retention Period | 46 d |
| Data Stored | Battery voltage,Battery current,Battery temperature,Battery state of charge percentage,Battery midpoint deviation,Starter battery voltage |
| Audible alarm on device | False |
| Battery capacity measurement range | [1, 9,999] Ah |
| Communication Port | VE.Direct |
| Current rating | 500 A |
| Display | False |
| Visual alarm on device | False |
| Temperature Sensor | Optional (ASS000100000 – Temp. sensor for BMV) |
| Temperature measurement range | [-20, 50] °C |
