Descrizione
Lo SmallBMS NG è un sistema di gestione all-in-one per le batterie Victron Lithium NG, non utilizzabile con le Lithium Battery Smart. Sorveglia il pacco intervenendo sugli stacchi di carica e di carico e fornisce un preallarme quando la tensione scende.
Rispetto al VE.Bus BMS NG è la scelta più semplice ed economica quando non serve dialogare con gli inverter/caricabatterie Victron: proprio per questo non è adatto agli apparati VE.Bus come MultiPlus e Quattro.
Il Bluetooth integrato lo collega direttamente a tutte le batterie NG dell’impianto per il monitoraggio centralizzato da VictronConnect; corrente e stato di carica arrivano dalle batterie stesse, quindi non occorre uno SmartShunt separato. Le batterie possono essere disposte in serie, in parallelo o in modo misto, per sistemi a 12, 24 e 48 V: fino a 50 unità nei banchi a 12 e 24 V, fino a 25 in quelli a 48 V.
Caratteristiche tecniche
| Dimensioni strumento | 42 mm |
|---|---|
| Peso strumento | 0.1 kg |
| Protezione IP | IP20 |
| Materiale | ABS |
| Colore luce/CCT | Matt black with a blue sticker |
| Omologazioni e certificazioni | EN-IEC 61000-6-3,EN 55014-1 |
| Temperatura di esercizio | [-20, 50] °C |
| Corrente di carica/uscita | 500 mA |
| Tensione ingresso | [8, 70] V |

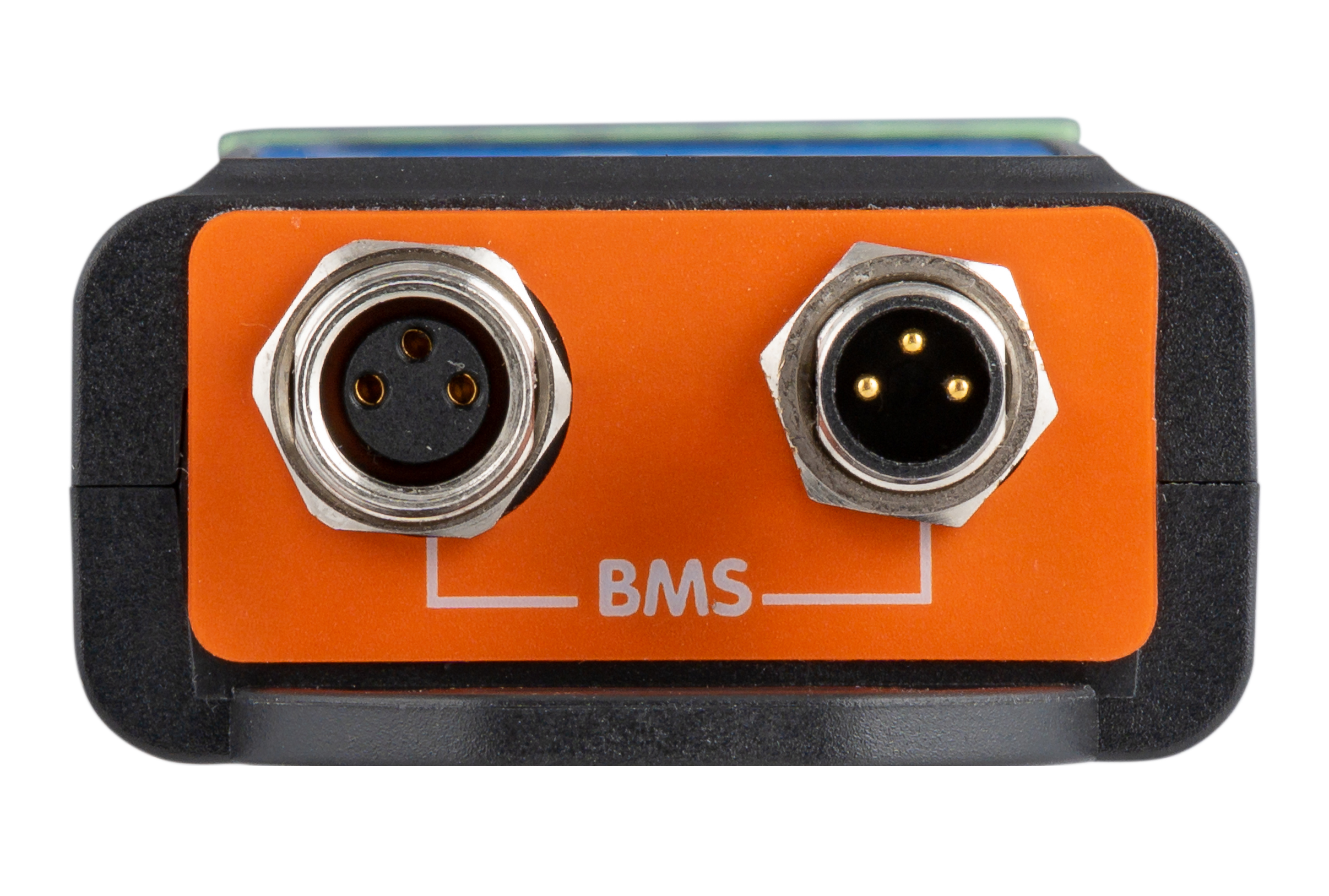

| Battery communication terminals | Terminals with M8 circular connectors |
| DC connector battery minus | Screw terminals |
| Power supply cable and fuse (not supplied) | Recommended fuse size 0.3 A – 2.5 (dependent on devices connected to Load disconnect and pre-alarm output) |

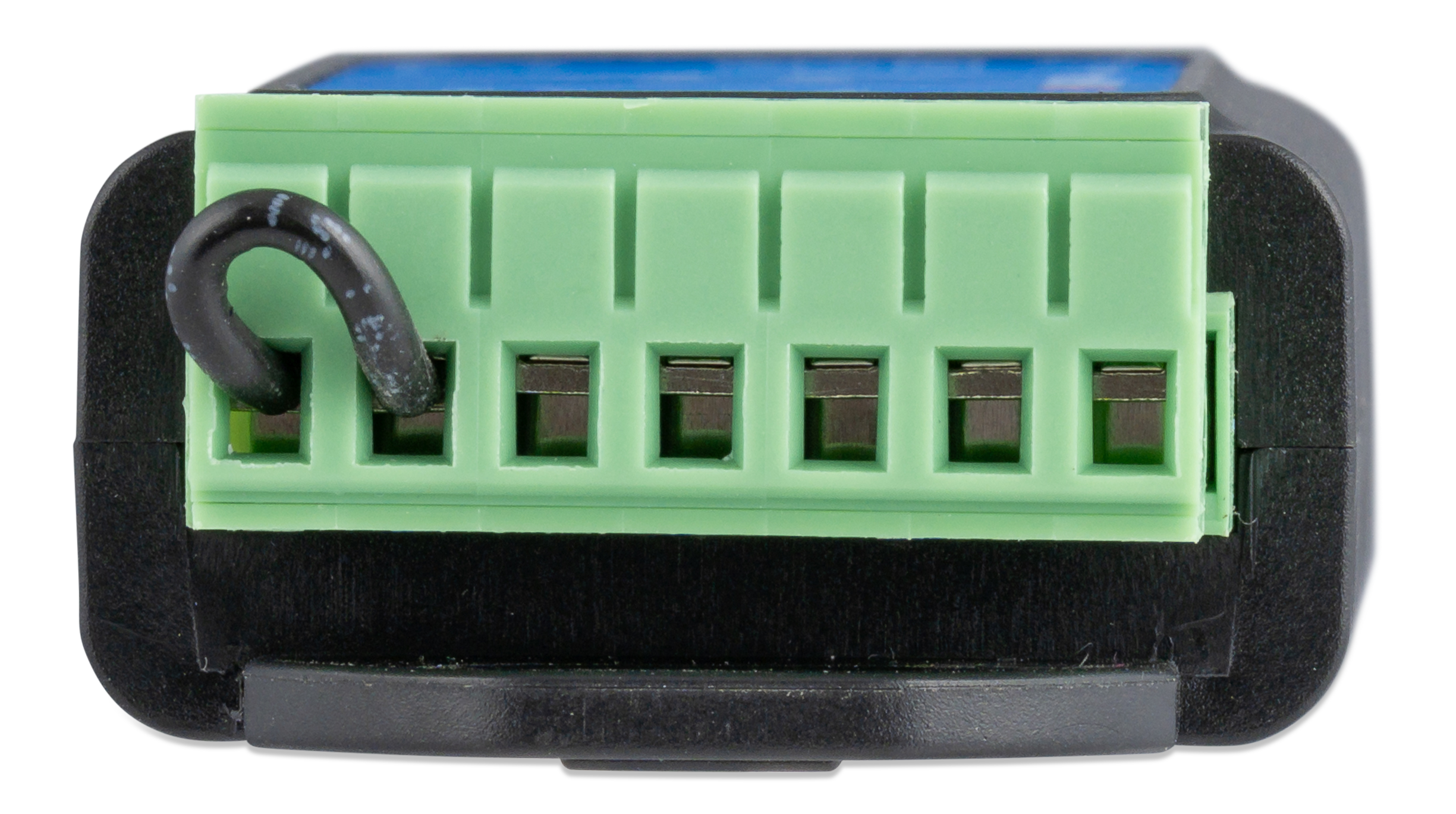

| Input/output terminals | Screw terminals |
| Automotive | ECE R10-6 |
| Load disconnect output source current limit | 1 A |
| Current consumption – remote on | 3 mA |
| Maximum humidity (non-condensing) | 95 % |
| Current consumption – remote off | 1.2 mA |
| Current consumption – low cell voltage | 1.2 mA |
| Pre alarm output (not short circuit proof) | Normally free floating – In case of alarm: output voltage Vbat -0.1 V |
| Load disconnect Output | Normally high (Vbat – 0.1V) |
| Remote terminals | Remote L and Remote H Use modes: 1. ON when the L and H terminal are interconnected 2. ON when the L terminal is pulled to battery minus (V <3.5 V) 3. ON when the H terminal is high (2.9 V <VH <Vbat) 4. OFF in all other conditions |
| Charge disconnect output source current limit | 500 mA |
| Charge disconnect output | Normally high (Vbat – 0.1 V) |
