Descrizione
Quello che distingue il Quattro-II dal MultiPlus-II è il doppio ingresso in corrente alternata: due sorgenti possono restare collegate contemporaneamente e l’apparecchio si aggancia da solo a quella attiva.
Per il resto è anch’esso un inverter e un caricabatterie in un unico apparecchio, con onda sinusoidale pura, carica adattiva, tecnologia ibrida PowerAssist e funzioni di integrazione che comprendono il funzionamento trifase o a fase divisa e il parallelo fra più unità.
Questa configurazione serve banchi a 24 V, con tensione di batteria ammessa fra 19 e 33 V, uscita a 230 V e 3000 W di potenza continuativa; il caricabatterie eroga 120 A. Cassa in acciaio da 31 kg, protezione IP21, rendimento dichiarato del 96%.
Caratteristiche tecniche
| Protezione IP | IP21 |
|---|---|
| Peso strumento | 31 kg |
| Materiale | Steel |
| Dimensioni strumento | 329 mm |
| Colore luce/CCT | Blue (RAL 5012) |
| Omologazioni e certificazioni | EN-IEC 60335-1,EN-IEC 60335-2-29,EN-IEC 62109-1 |
| Tensione ingresso | [19, 33] VDC |
| Potenza di uscita sonar | 3,000 W |
| Efficienza | 96 % |
| Connettività audio | True |
| Tensione uscita | 230 VAC |
| Temperatura di esercizio | [-40, 65] °C |
| Corrente di carica/uscita | 120 A |
| VE.bus communication port | Two RJ45 terminals |

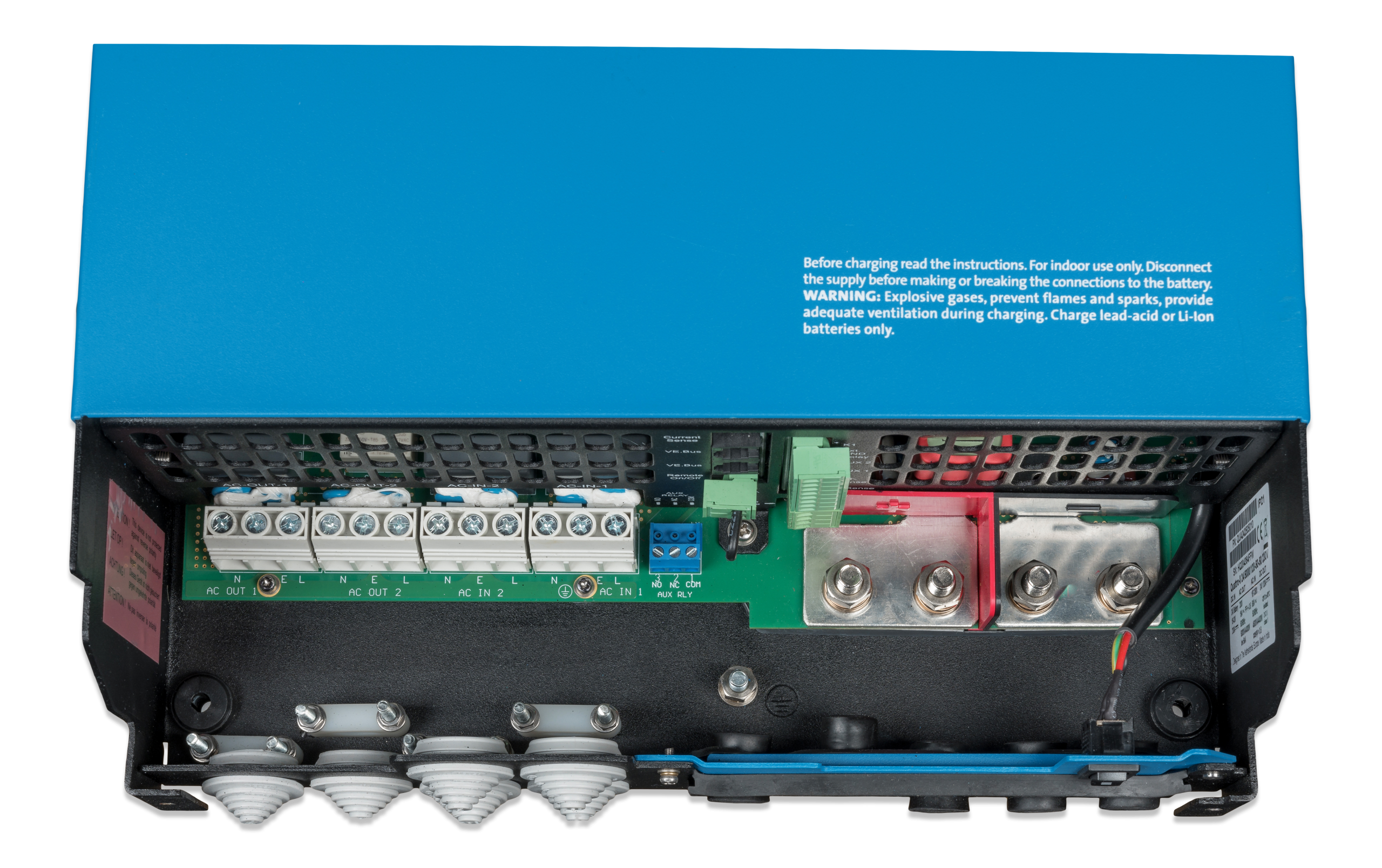

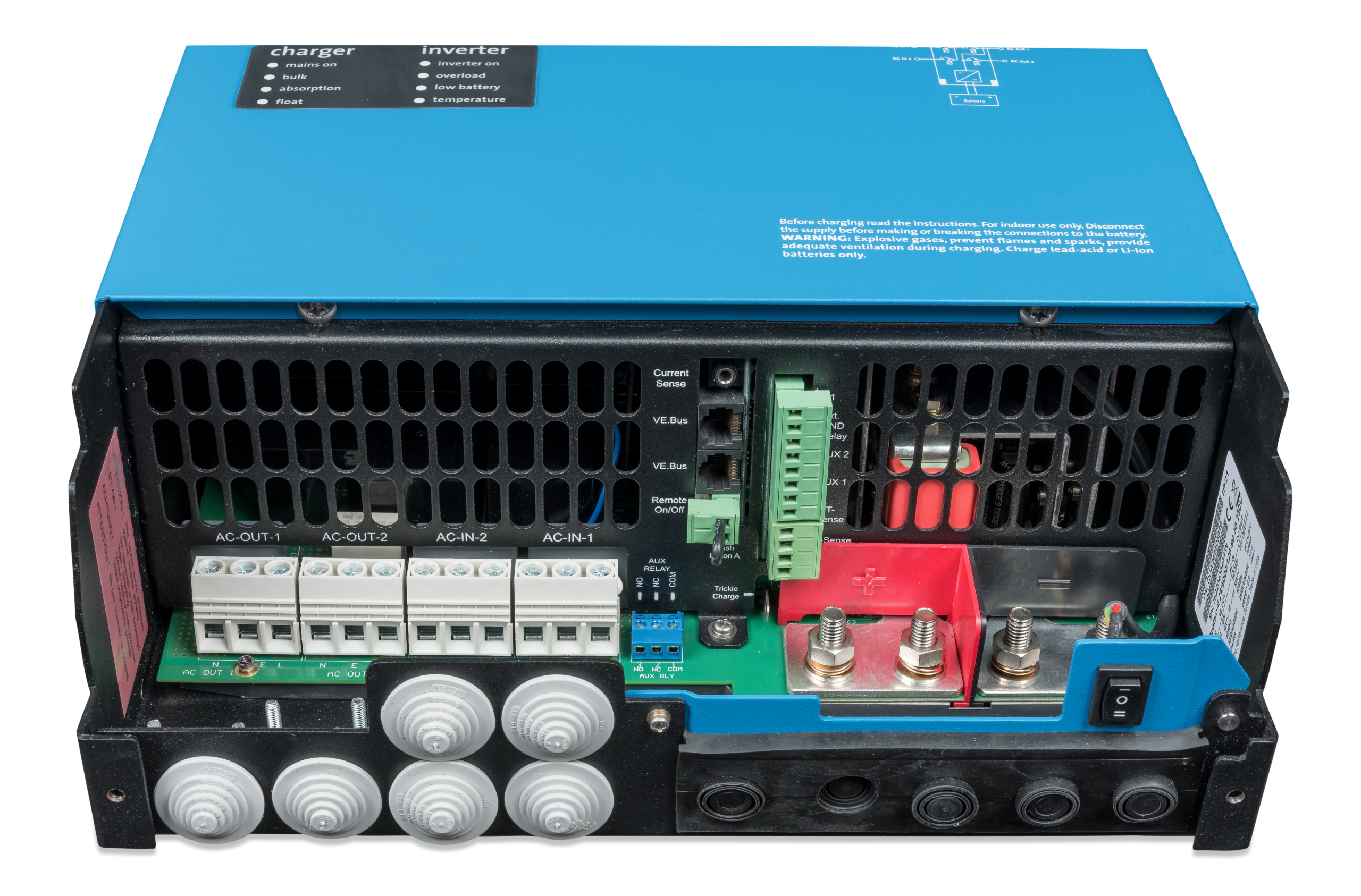

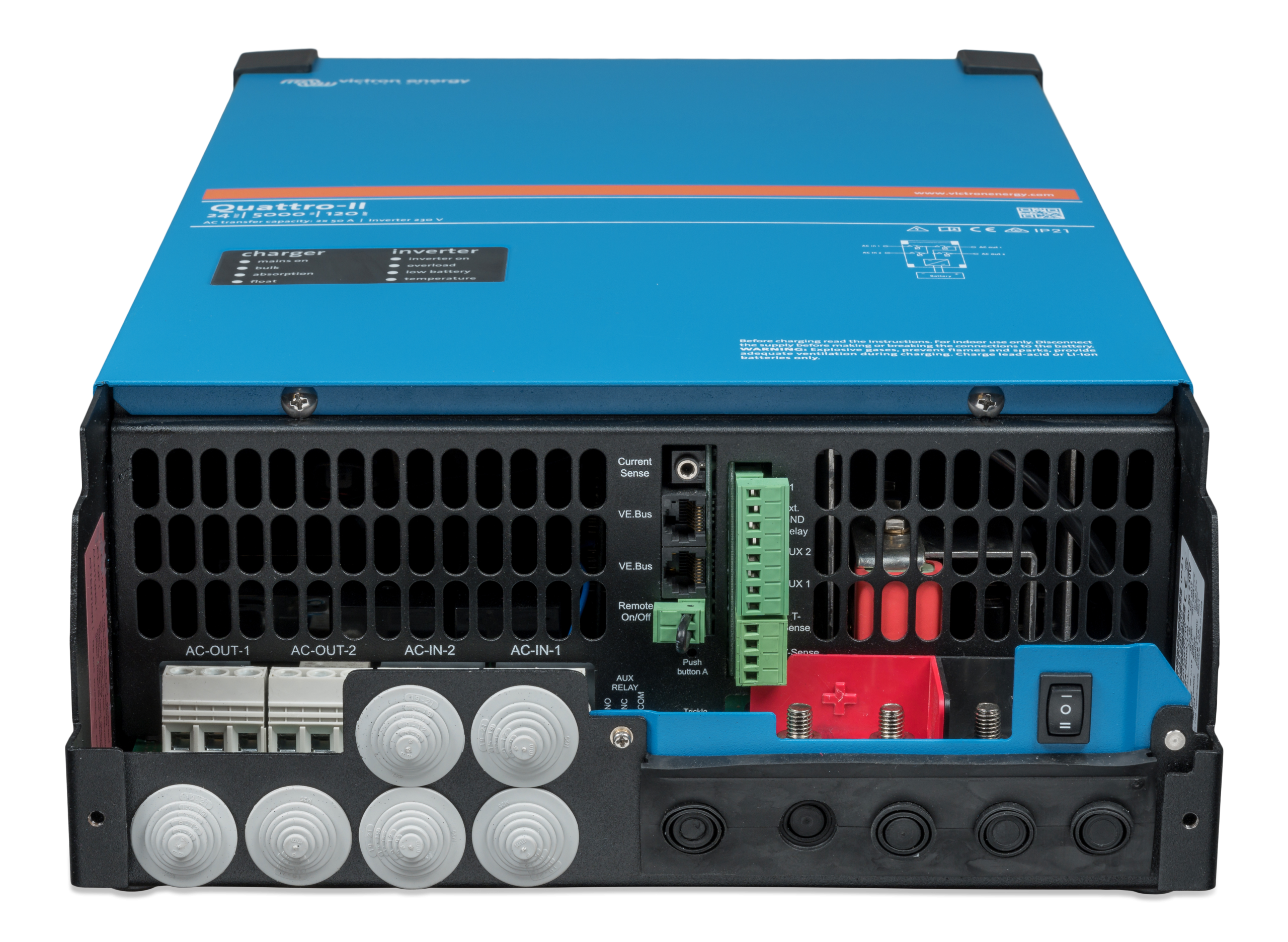

| AC connection terminal type | Screw terminals 13 mm² (6 AWG) |
| Battery connection terminal type | M8 bolts (two for positive and two for negative connection) |
| Remote terminal type | Screw terminal two pole |
| Relay terminal type | Screw terminal 3-pole |
| Uninterruptible power supply | Please consult the certificates on our website |
| Anti-islanding | Please consult the certificates on our website |
| Zero load power in search mode | 2 W |
| Communication Port | VE.Bus |
| Maximum apparent feed-in power | 5,000 VA |
| Maximum altitude | 2,000 m |
| Integrated transfer switch | True |
| Fan assisted cooling | True |
| Continuous power at 25°C (Nonlinear load, crest factor 3:1) | 5,000 VA |
| General purpose communication ports (2x) | True |
| Charge voltage storage (adjustable) | 26.4 VDC |
| Charge voltage float (adjustable) | 27.6 VDC |
| Charge voltage absorption (adjustable) | 28.8 VDC |
| Charge algorithm | Adaptive, 4-stage |
| Nominal battery voltage | 24 V |
| AC output frequency ±0.1% (adjustable) | 50 Hz |
| AC input frequency range | [45, 65] Hz |
| Protections | Output short-circuit,Overload,High battery voltage,Low battery voltage,Over temperature,AC voltage on inverter output,Excessive DC ripple |
| Zero load power in AES mode | 12 W |
| Zero Load Power | 18 W |
| Three phase operation | True |
| Battery temperature sensor | Included |
| Remote terminal | On / Off |
| Programmable relay | AC rating: 230V / 4A, DC rating: 4A up to 35VDC and 1A up to 60VDC |
| PowerControl | True |
| PowerAssist | True |
| Peak power rating | 9,000 W |
| Parallel operation | True |
| Number of AC Inputs | 2 |
| Maximum humidity (non-condensing) | 95 % |
| Maximum AC feed trough current | 2x 50A |
