Descrizione

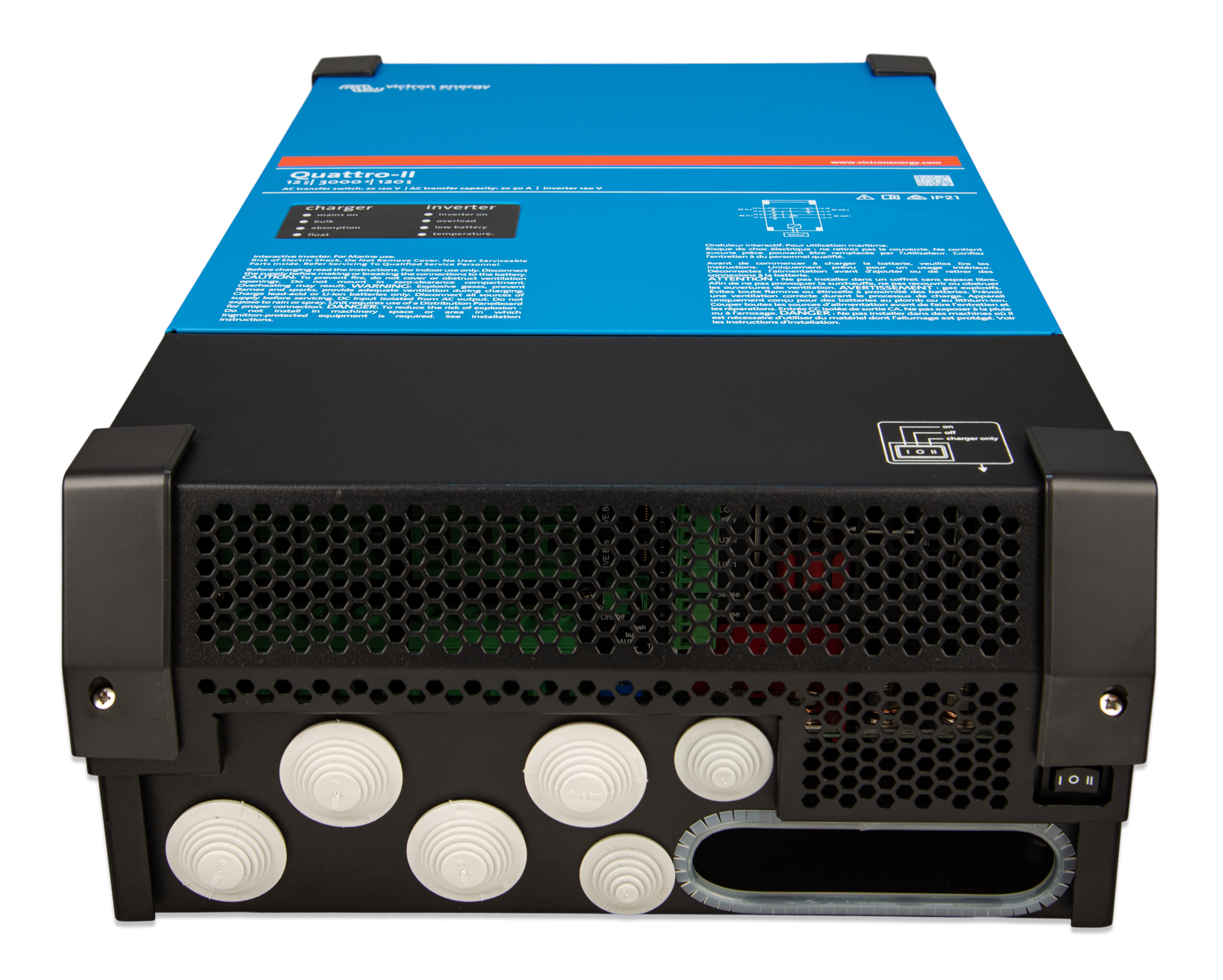

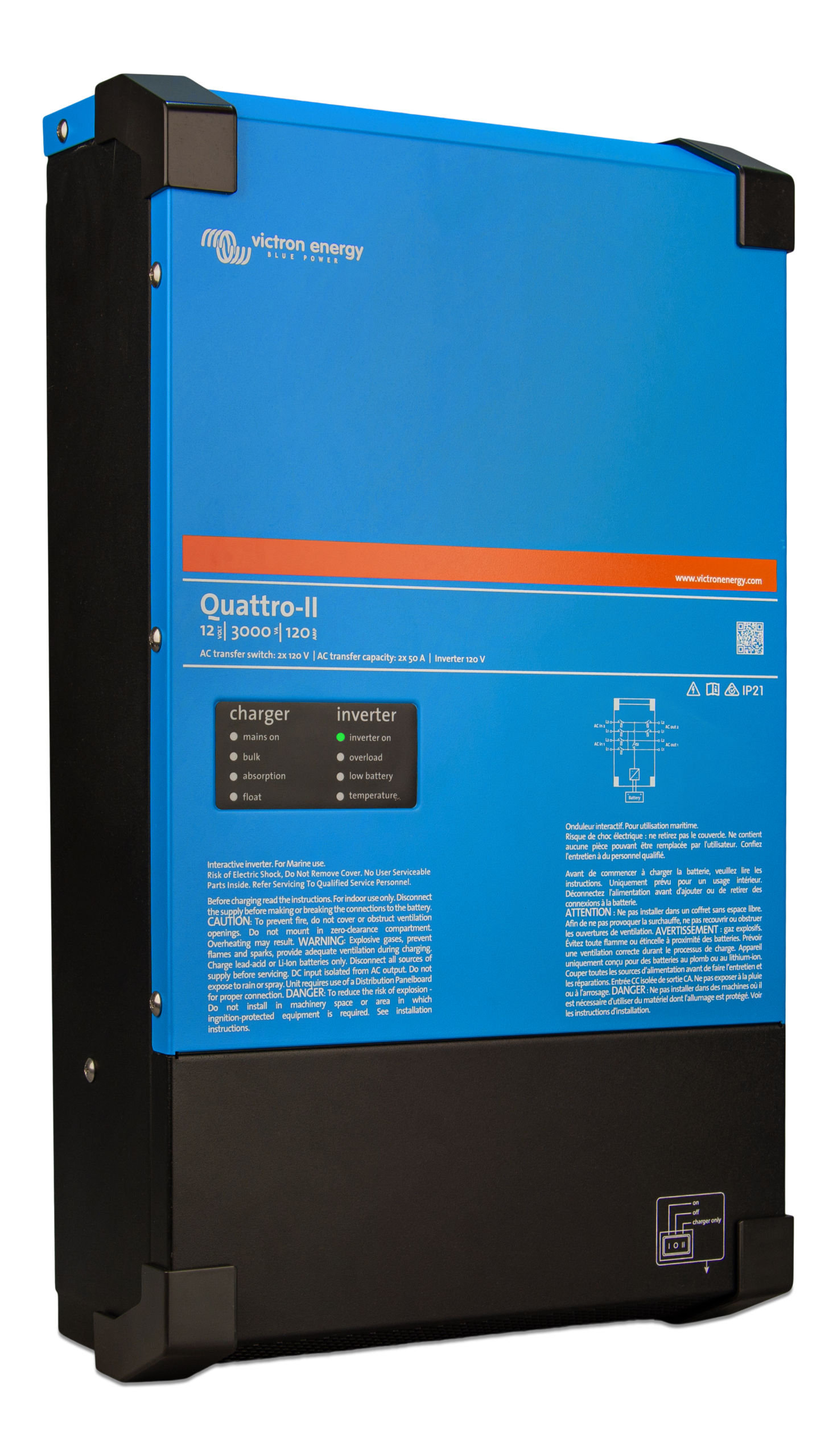

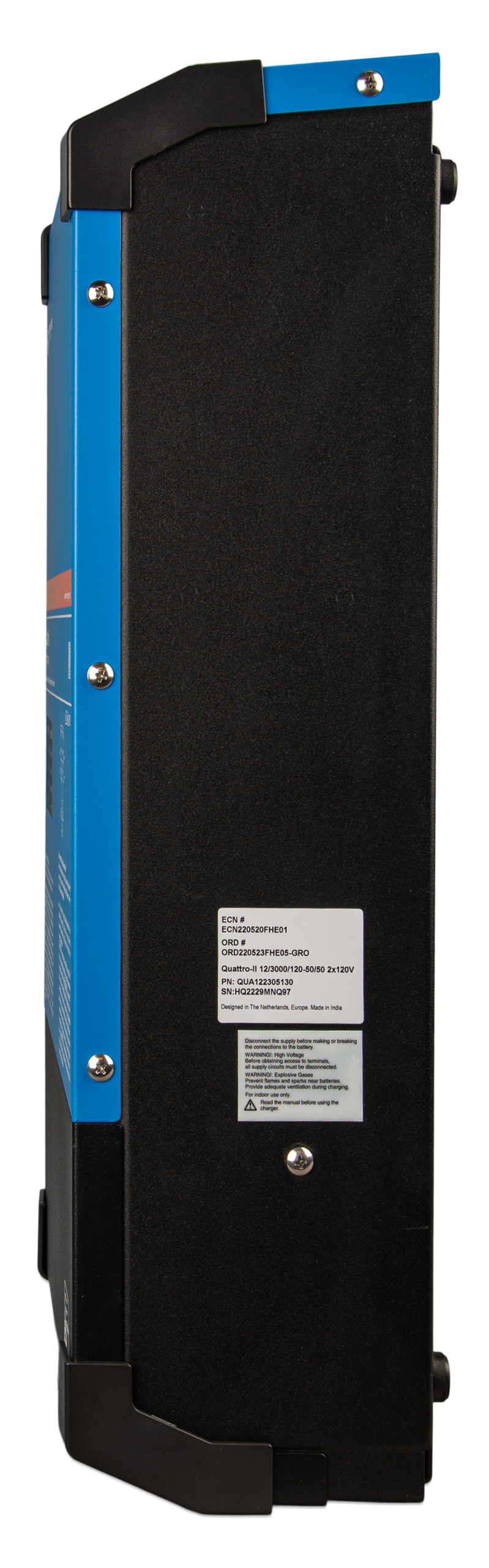

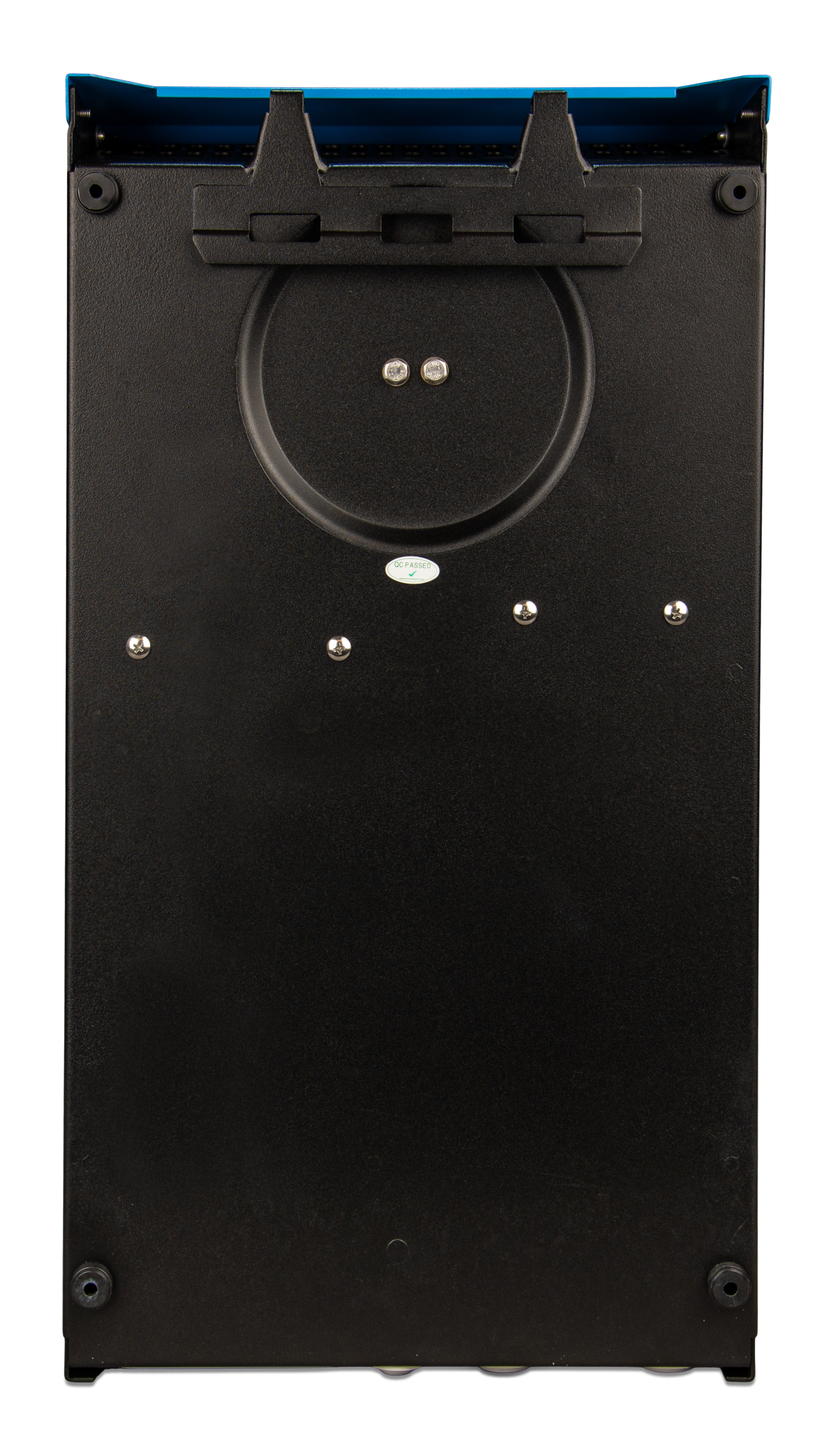

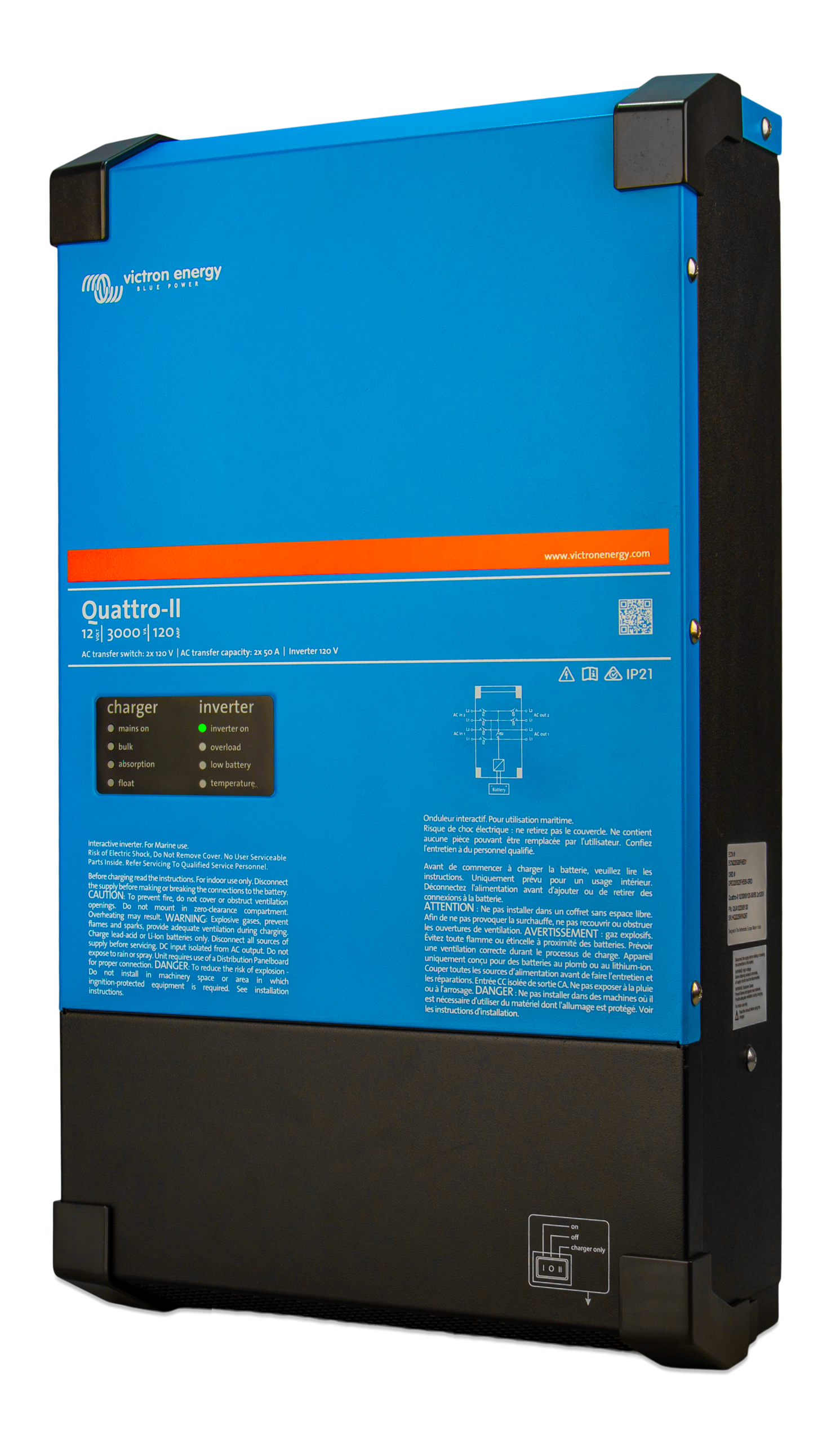

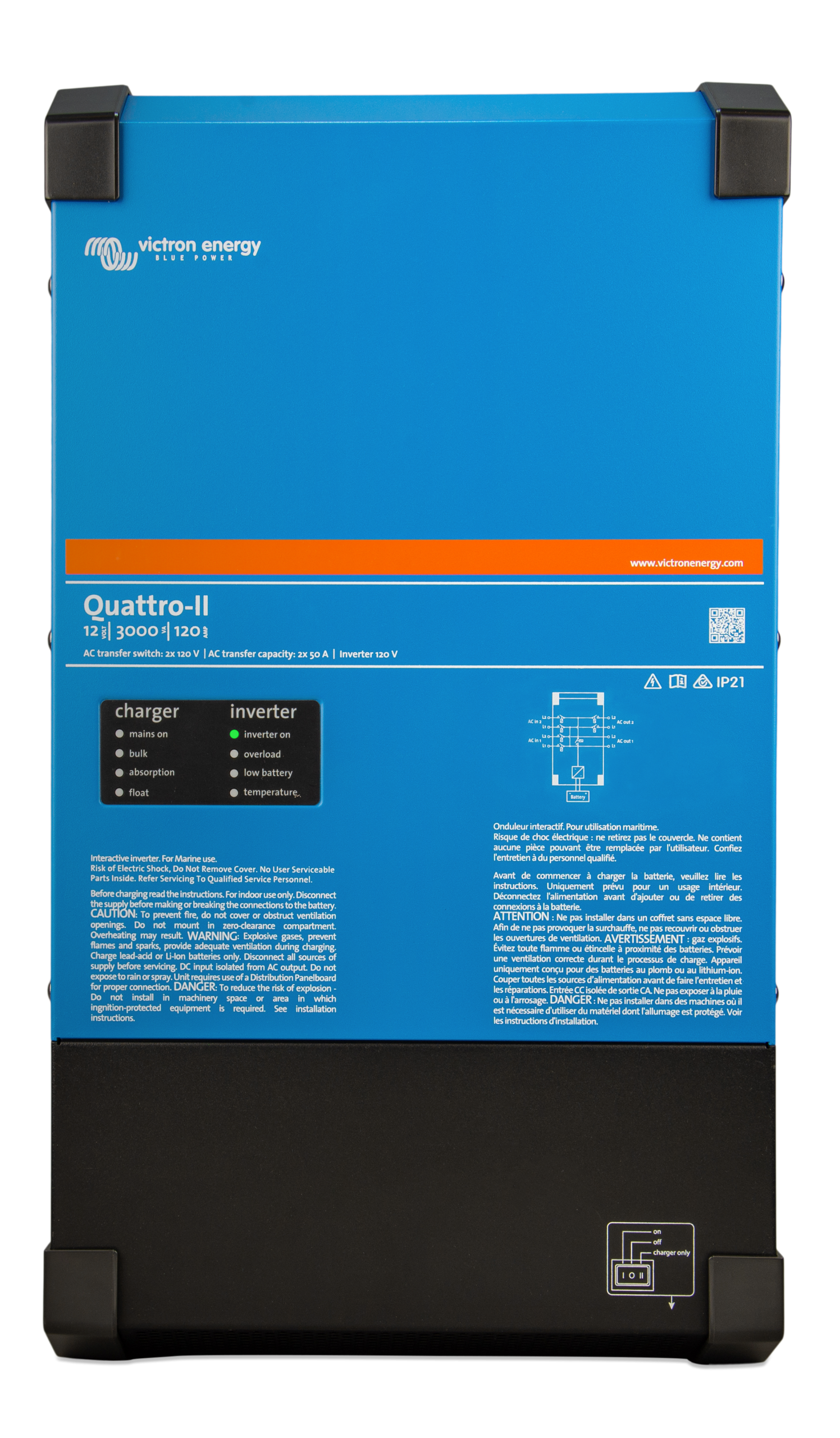

Il Quattro-II 2x120V riprende l’impostazione del MultiPlus-II 2x120V ed è destinato alle reti nordamericane split-phase da 50 A a 120/240 VAC. Accetta due ingressi in alternata e si collega da solo alla sorgente attiva.
Sia da banchina sia da generatore l’apparecchio riceve e ritrasmette entrambe le linee di un’alimentazione 120/240 V, potendo sfruttare l’intera portata di 50 A per la carica e per le utenze. Con una sorgente monofase a 120 V è l’ingresso L1 a ricevere la potenza per carica e transito, mentre le uscite L1 e L2 vengono unite per avere 120 V monofase su entrambe le linee.
In assenza di alimentazione esterna il Quattro passa in inverter, sempre a 120 V monofase, collegando internamente L1 e L2: entrambi i lati del quadro restano così alimentati a 120 V. I 240 VAC sono invece disponibili soltanto quando l’apparecchio è alimentato da una sorgente split-phase 120/240 VAC.
Caratteristiche tecniche
| Dimensioni strumento | 319 mm |
|---|---|
| Materiale | Steel |
| Colore luce/CCT | Blue (RAL 5012) |
| Protezione IP | IP22 |
| Peso strumento | 22.5 kg |
| Omologazioni e certificazioni | EN 55014-1,EN 55014-2,EN-IEC 61000-3-2,EN-IEC 61000-3-3,EN-IEC 61000-6-1, EN-IEC 61000-6-2,EN-IEC 61000-6-3 |
| Potenza di uscita sonar | 2,400 W |
| Tensione ingresso | [19, 33] VDC |
| Efficienza | 94 % |
| Corrente di carica/uscita | 70 A |
| Temperatura di esercizio | [-40, 65] °C |
| Tensione uscita | 120 VAC |
| Connettività audio | True |
| Battery connection terminal type | M8 bolts |
| AC connection terminal type | Screw terminals 21 mm² (4 AWG) |
| Relay terminal type | Screw terminal 3-pole |
| Remote terminal type | Screw terminal two pole |
| VE.bus communication port | Two RJ45 terminals |
| Communication Port | VE.Bus |
| General purpose communication ports (2x) | True |
| Continuous power at 25°C (Nonlinear load, crest factor 3:1) | 3,000 VA |
| Zero load power in AES mode | 8 W |
| Charge voltage storage (adjustable) | 26.4 VDC |
| Charge voltage float (adjustable) | 27.6 VDC |
| Zero Load Power | 11 W |
| Charge voltage absorption (adjustable) | 28.8 VDC |
| Charge algorithm | Adaptive, 4-stage |
| Nominal battery voltage | 24 V |
| Zero load power in search mode | 4 W |
| External AC Current Sensor | 100A (optional) |
| Transfer switch AC current rating | 50 A |
| Fan assisted cooling | True |
| Maximum AC input current on each leg | 50 A |
| Maximum apparent feed-in power | 2,500 VA |
| Maximum humidity (non-condensing) | 95 % |
| Peak power rating | 5,500 W |
| PowerControl and PowerAssist (on L1 input) | True |
| Programmable relay | AC rating: 120V / 4A, DC rating: 4A up to 35VDC and 1A up to 60VDC |
| Protections | Output short-circuit,Overload,High battery voltage,Low battery voltage,Over temperature,AC voltage on inverter output,Excessive DC ripple |
| Remote terminal | On / Off |
| Battery temperature sensor | Included |
| AC output frequency ±0.1% (adjustable) | 60 Hz |
| AC input frequency range | [45, 65] Hz |
