Descrizione
Il MultiPlus-II 2x120V è costruito attorno agli impianti nordamericani in split-phase da 50 A a 120/240 V CA. Alimentato da banchina o da gruppo elettrogeno, accetta e lascia passare entrambe le linee della sorgente, sfruttando i 50 A pieni sia per la carica sia per le utenze.
Con una sorgente monofase a 120 V lavora sull’ingresso L1, che provvede alla carica e al passaggio diretto, mentre le uscite L1 e L2 vengono unite per fornire 120 V su ciascuna linea. Se non c’è alimentazione in alternata l’apparecchio passa in inverter, sempre a 120 V monofase, collegando internamente le due linee: in qualunque condizione entrambi i lati del quadro si trovano così alimentati a 120 V.
I 240 V CA restano invece disponibili soltanto quando l’alimentazione proviene da una sorgente split-phase 120/240 V. È una scelta voluta, che impedisce a carichi importanti come uno scaldacqua o un condizionatore a 240 V di scaricare le batterie.
Caratteristiche tecniche
| Peso strumento | 22 kg |
|---|---|
| Protezione IP | IP22 |
| Colore luce/CCT | Blue (RAL 5012) |
| Materiale | Steel |
| Dimensioni strumento | 578 mm |
| Omologazioni e certificazioni | EN 55014-1,EN 55014-2,EN-IEC 61000-3-2,EN-IEC 61000-3-3,EN-IEC 61000-6-1, EN-IEC 61000-6-2,EN-IEC 61000-6-3 |
| Tensione ingresso | [90, 140] VAC |
| Temperatura di esercizio | [-40, 65] °C |
| Tensione uscita | 120 VAC |
| Connettività audio | True |
| Potenza di uscita sonar | 2,400 W |
| Efficienza | 93 % |
| Corrente di carica/uscita | 120 A |

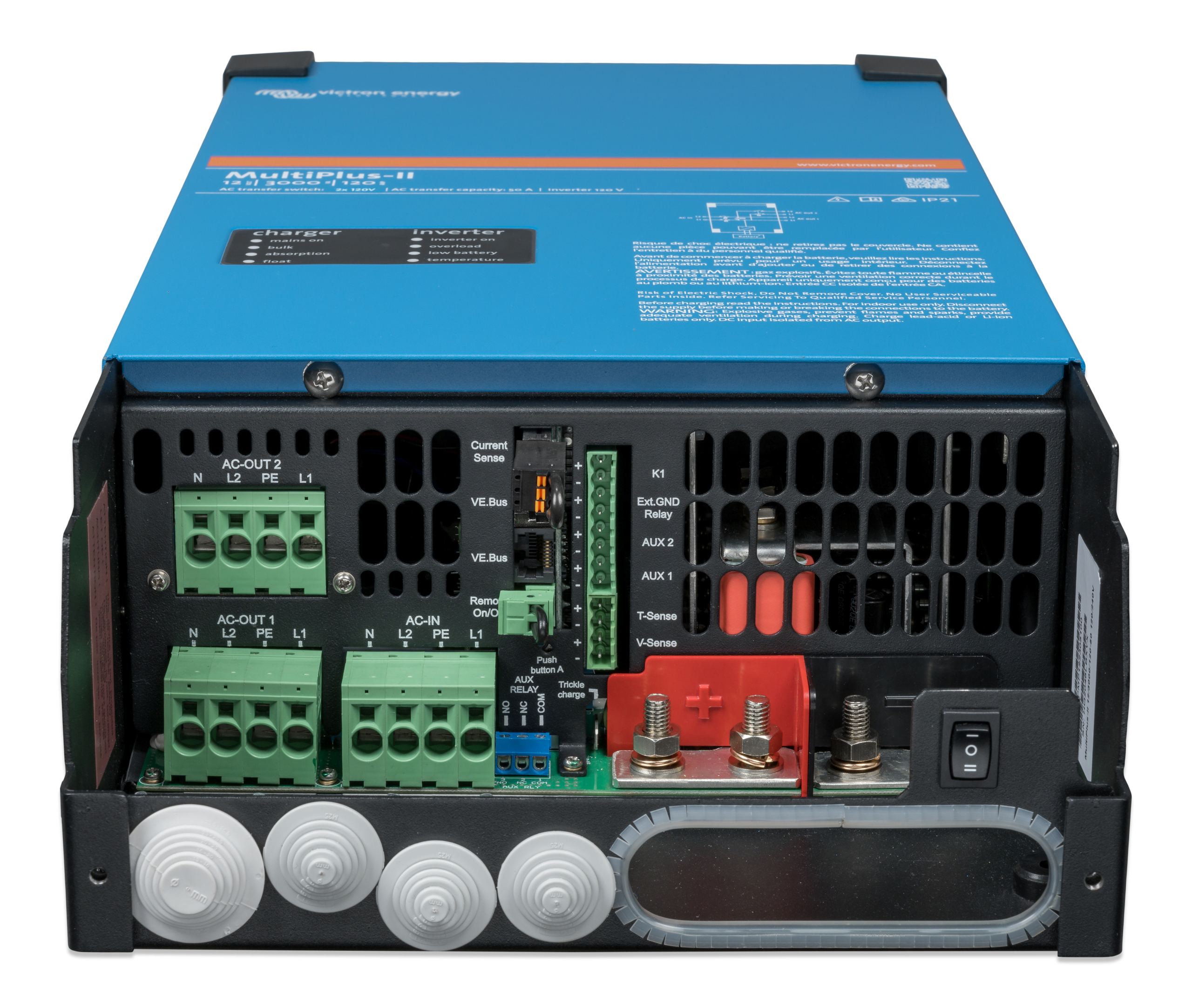

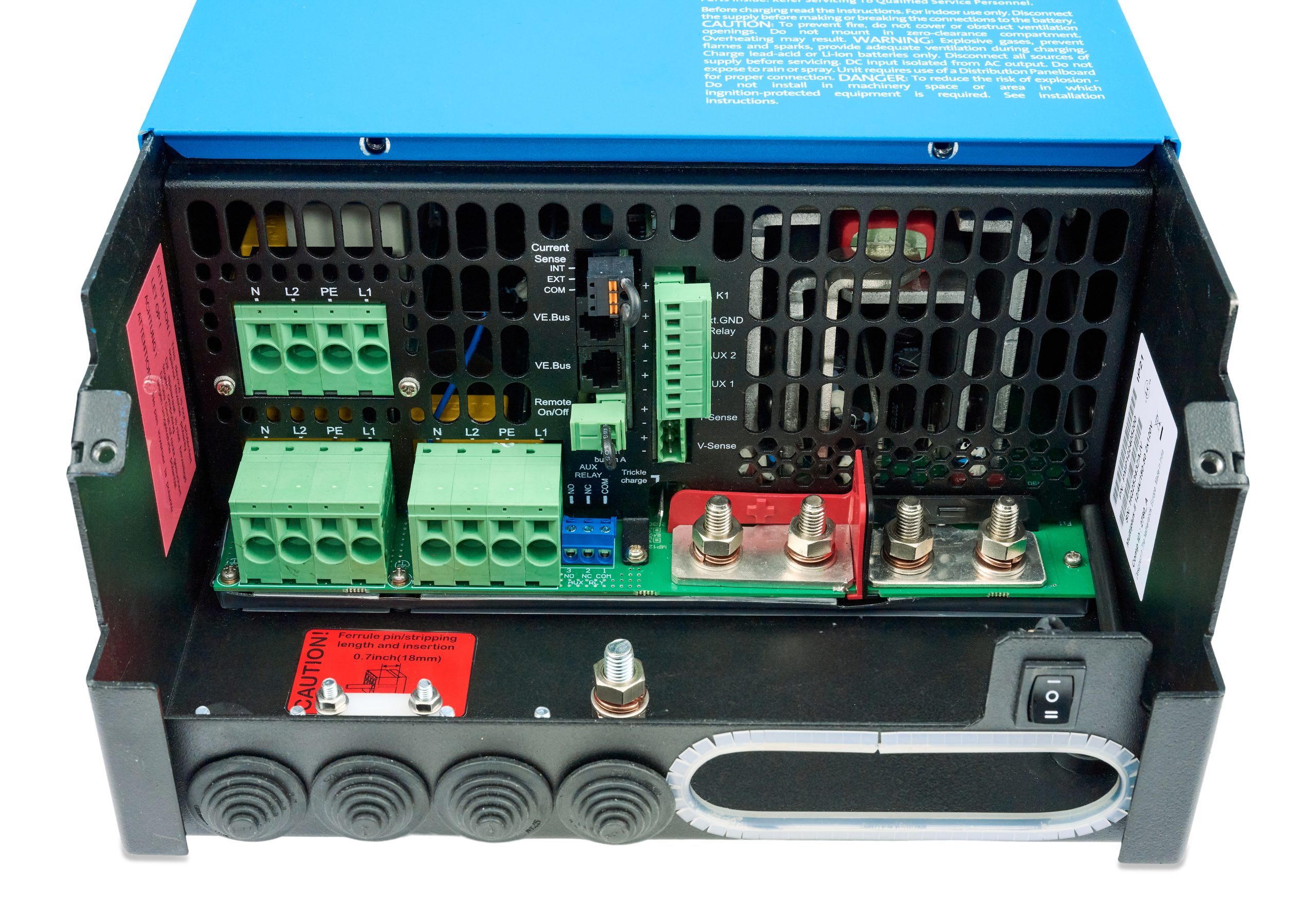

| Relay terminal type | Screw terminal 3-pole |
| Remote terminal type | Screw terminal two pole |
| AC connection terminal type | Screw terminals 21 mm² (4 AWG) |
| Battery connection terminal type | M8 bolts (two for positive and two for negative connection) |
| VE.bus communication port | Two RJ45 terminals |
| Zero load power in AES mode | 10 W |
| AC input frequency range | [45, 65] Hz |
| AC output frequency ±0.1% (adjustable) | 60 Hz |
| Zero load power in search mode | 4 W |
| Peak power rating | 5,500 W |
| PowerAssist | True |
| PowerControl | True |
| Programmable relay | AC rating: 120V / 4A, DC rating: 4A up to 35VDC and 1A up to 60VDC |
| Protections | Output short-circuit,Overload,High battery voltage,Low battery voltage,Over temperature,AC voltage on inverter output |
| Remote terminal | On / Off |
| Temperature Sensor | Included |
| Transfer switch AC current rating | 50 A |
| Zero Load Power | 15 W |
| Number of AC Inputs | 1 |
| Continuous power at 25°C (Nonlinear load, crest factor 3:1) | 3,000 VA |
| Nominal battery voltage | 12 V |
| Charge algorithm | Adaptive, 4-stage |
| Charge voltage absorption (adjustable) | 14.4 VDC |
| Charge voltage float (adjustable) | 13.8 VDC |
| Charge voltage storage (adjustable) | 13.2 VDC |
| Communication Port | VE.Bus |
| General purpose communication port | True |
| Programming via computer or app | True |
| Fan assisted cooling | True |
| Maximum AC input current on each leg | 50 A |
| Maximum apparent feed-in power | 2,500 VA |
| Maximum humidity (non-condensing) | 95 % |
