Descrizione
Il Lynx Smart BMS NG è il sistema di gestione dedicato alle batterie Victron Energy Lithium NG, da non confondere con il Lynx Smart BMS, che serve invece le Victron Lithium Battery Smart. Le NG esistono con tensioni nominali di 12,8 V, 25,6 V e 51,2 V e con capacità diverse.
I banchi possono essere composti in serie, in parallelo o in modo misto, per impianti a 12, 24 e 48 V, fino a 50 batterie per sistema: si arriva a 192 kWh a 12 V e a 384 kWh a 24 e 48 V. Mettendo in parallelo più Lynx Smart BMS si aumenta la capacità e si ottiene ridondanza.

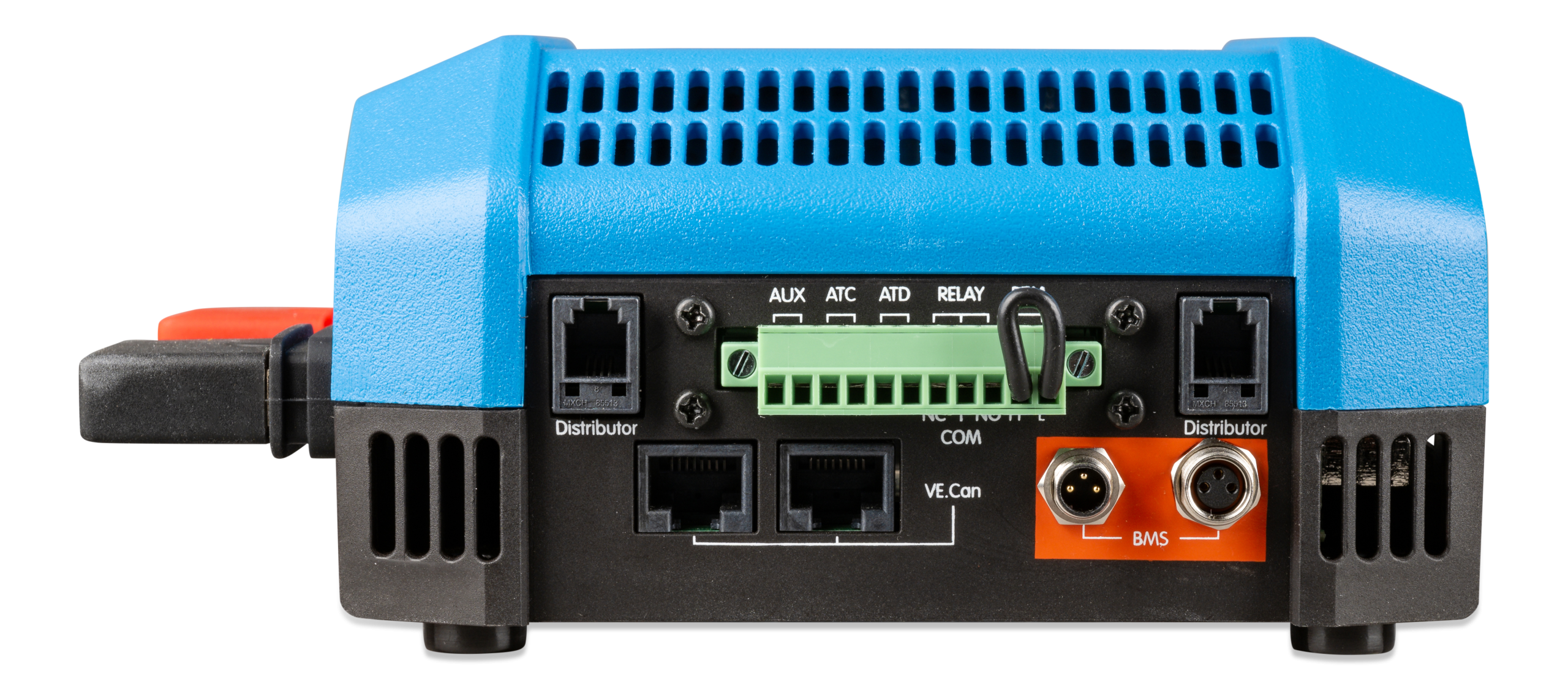

Questa taglia integra il contattore da 500 A, che funge da sicurezza di riserva e consente di comandare a distanza lo stacco generale. Il BMS mostra lo stato di carica e gli altri dati del banco e dispone di un segnale di pre-allarme che precede lo spegnimento del sistema. Collegamento VE.Can su RJ45 e controllo dei fusibili di un massimo di quattro Lynx Distributor su RJ10. Contenitore in ABS, IP22, esercizio da -40 a 60 °C.
Caratteristiche tecniche
| Dimensioni strumento | 180 mm |
|---|---|
| Peso strumento | 1.9 kg |
| Protezione IP | IP22 |
| Colore luce/CCT | Blue (RAL 5012) |
| Materiale | ABS |
| Omologazioni e certificazioni | EN-IEC 63000 |
| Consumo energetico | Approximately 2.6W (217mA at 12V) depending on the state of the relays |
| Connettività audio | 1.1 A continuous, protected by resettable fuse |
| Temperatura di esercizio | [-40, 60] °C |
| Temperatura di stoccaggio | [-40, 60] °C |
| VE.Can | RJ45 |
| Lynx Distributor fuse monitoring (up to 4 modules) | RJ10 (RJ10 cables ship with each Lynx Distributor) |
| I/O terminal | Removable multi-connector with screw terminals |
| Busbar connections | M10 |
| Battery communication terminals | Terminals with M8 circular connectors |
| quality (QMS) | NEN-EN-ISO 9001 |
| Allow-to-discharge port maximum current rating | 0.5A at 60VDC, protected by resettable fuse |
| Busbar Dimensions | 8mm x 30mm |
| Busbar material | Tinned copper |
| Current rating (continuous) | 500 A |
| Peak current rating (5 minutes) | 600 A |
| Maximum humidity (non-condensing) | 95 % |
| Maximum input DC voltage | 75 V |
| Minimum load resistance for pre-charging | 10Ω and above for 12V systems 20Ω and above for 24V and 48V systems |
| Programmable relay | SPDT – 2 A at 60 VDC |
| Reverse polarity protection | No |
| Supported system voltages | 12V or 24V or 48V |
| Operational DC voltage range | [9, 60] V |
| Allow-to-charge port maximum current rating | 0.5A at 60VDC, protected by resettable fuse |
