Descrizione

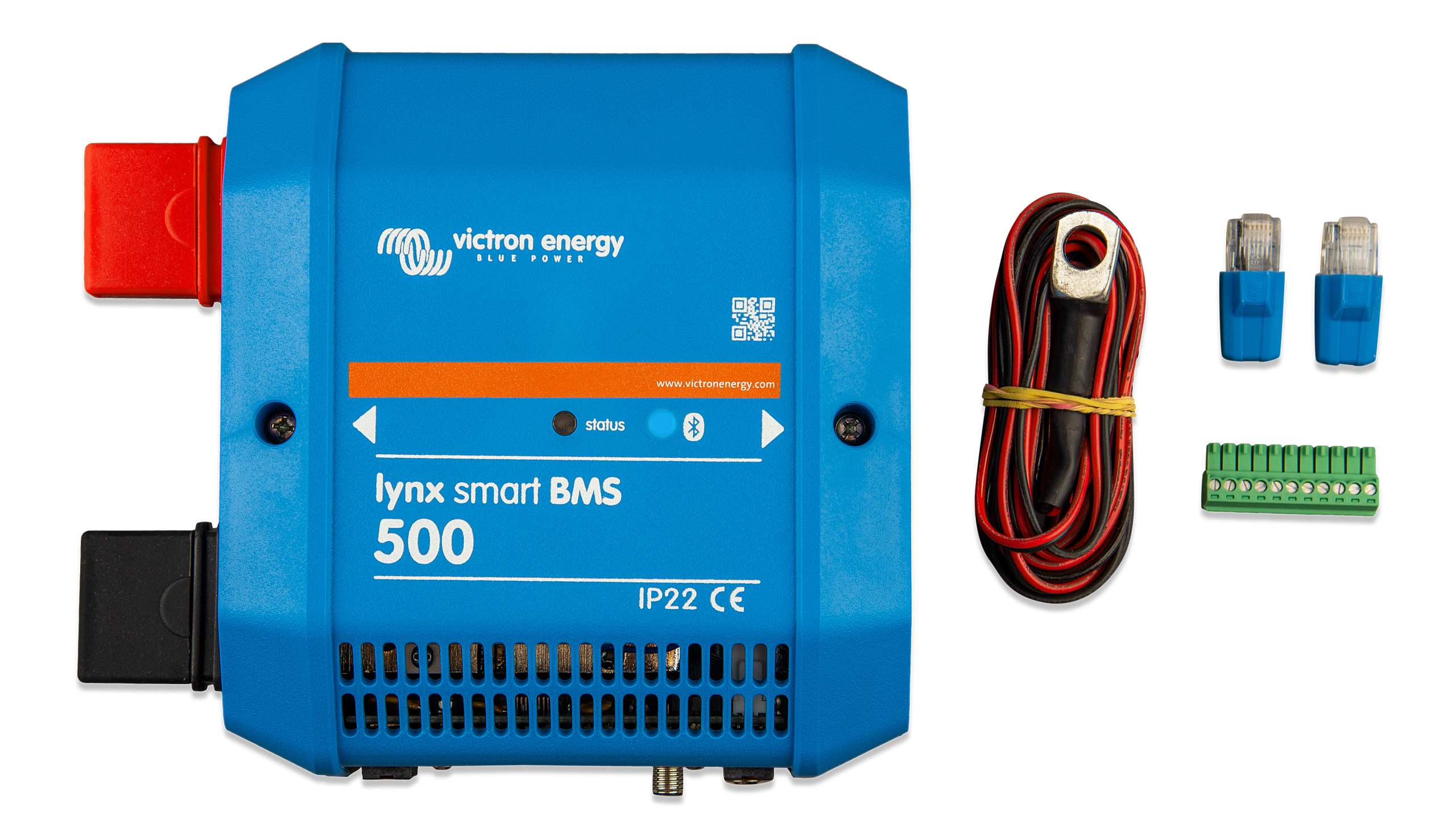

Fra i BMS disponibili per le batterie Victron Lithium Smart, il Lynx Smart è il più completo. Il contattore integrato, in questa versione da 500 A, agisce come protezione di ultima istanza e può essere impiegato anche come interruttore generale comandabile a distanza. Del modello esiste pure la versione da 1000 A.
A bordo c’è un monitor di batteria che riporta lo stato di carica in percentuale e gli altri dati di esercizio, più un segnale di preallarme che avvisa prima dello spegnimento del sistema, per esempio quando una cella si abbassa troppo. Il Bluetooth permette configurazione e lettura dall’app VictronConnect, con la funzione Instant Readout per i dati principali a colpo d’occhio.
Il monitoraggio locale e remoto passa da un dispositivo GX, per esempio Cerbo GX o Ekrano GX. Il Lynx Smart BMS fa parte del sistema modulare di distribuzione Lynx.
Caratteristiche tecniche
| Dimensioni strumento | 180 mm |
|---|---|
| Peso strumento | 1.9 kg |
| Colore luce/CCT | Blue (RAL 5012) |
| Protezione IP | IP22 |
| Materiale | ABS |
| Omologazioni e certificazioni | EN-IEC 61000-6-3 |
| Temperatura di stoccaggio | [-40, 60] °C |
| Consumo energetico | Approximately 0.6W (50mA at 12V) |
| Temperatura di esercizio | [-40, 60] °C |
| Connettività audio | 1.1 A continuous, protected by resettable fuse |
| Lynx Distributor fuse monitoring (up to 4 modules) | RJ10 (RJ10 cables ship with each Lynx Distributor) |
| VE.Can | RJ45 (Two RJ45 terminators included) |

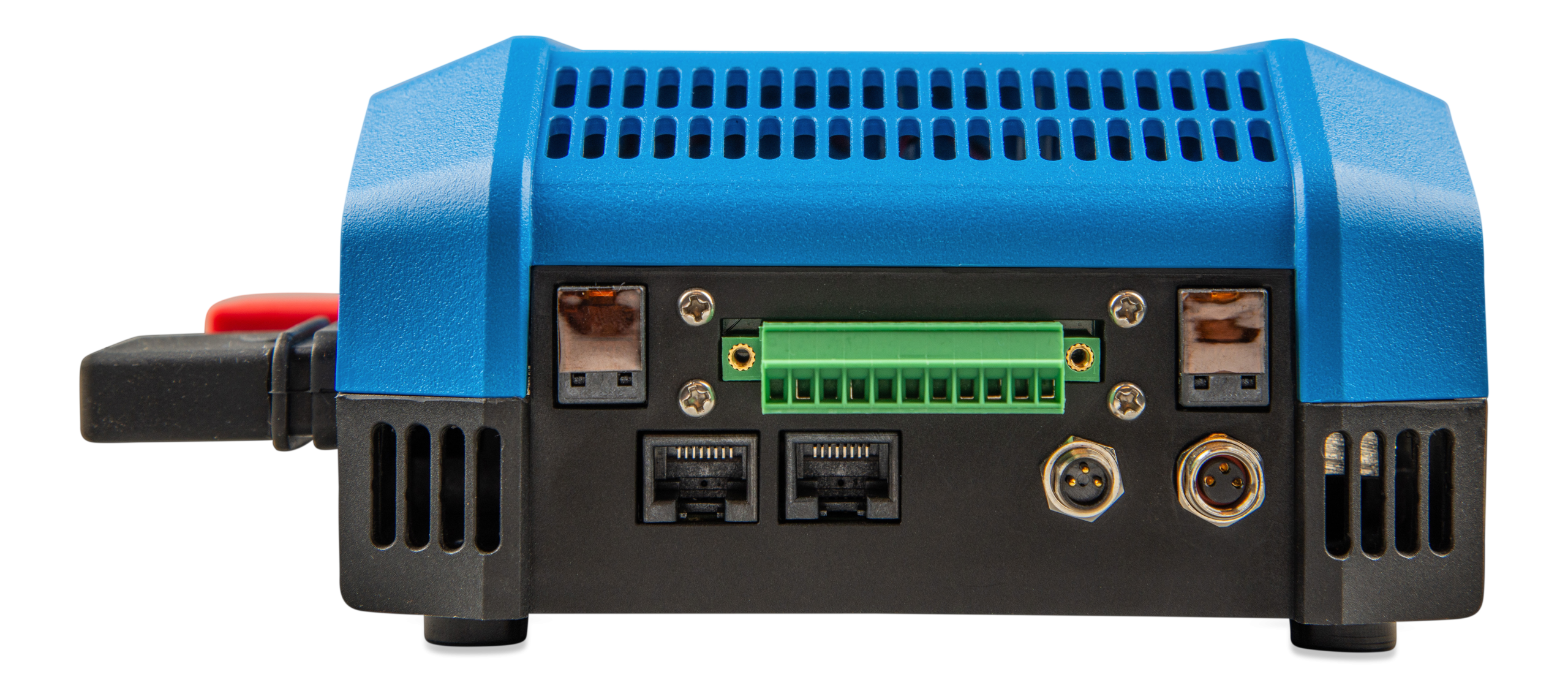

| I/O terminal | Removable multi-connector with screw terminals |
| Battery communication terminals | Terminals with M8 circular connectors |
| Busbar connections | M8 |
| quality (QMS) | NEN-EN-ISO 9001 |
| Operational DC voltage range | [9, 60] V |
| Supported system voltages | 12V or 24V or 48V |
| Reverse polarity protection | No |
| Programmable relay | SPDT – 2 A at 60 VDC |
| Minimum load resistance for pre-charging | 10Ω and above for 12V systems 20Ω and above for 24V and 48V systems |
| Maximum input DC voltage | 75 V |
| Maximum humidity (non-condensing) | 95 % |
| Peak current rating (5 minutes) | 600 A |
| Current rating (continuous) | 500 A |
| Busbar material | Tinned copper |
| Busbar Dimensions | 8mm x 30mm |
| Allow-to-discharge port maximum current rating | 0.5A at 60VDC, protected by resettable fuse |
| Allow-to-charge port maximum current rating | 0.5A at 60VDC, protected by resettable fuse |
