Descrizione

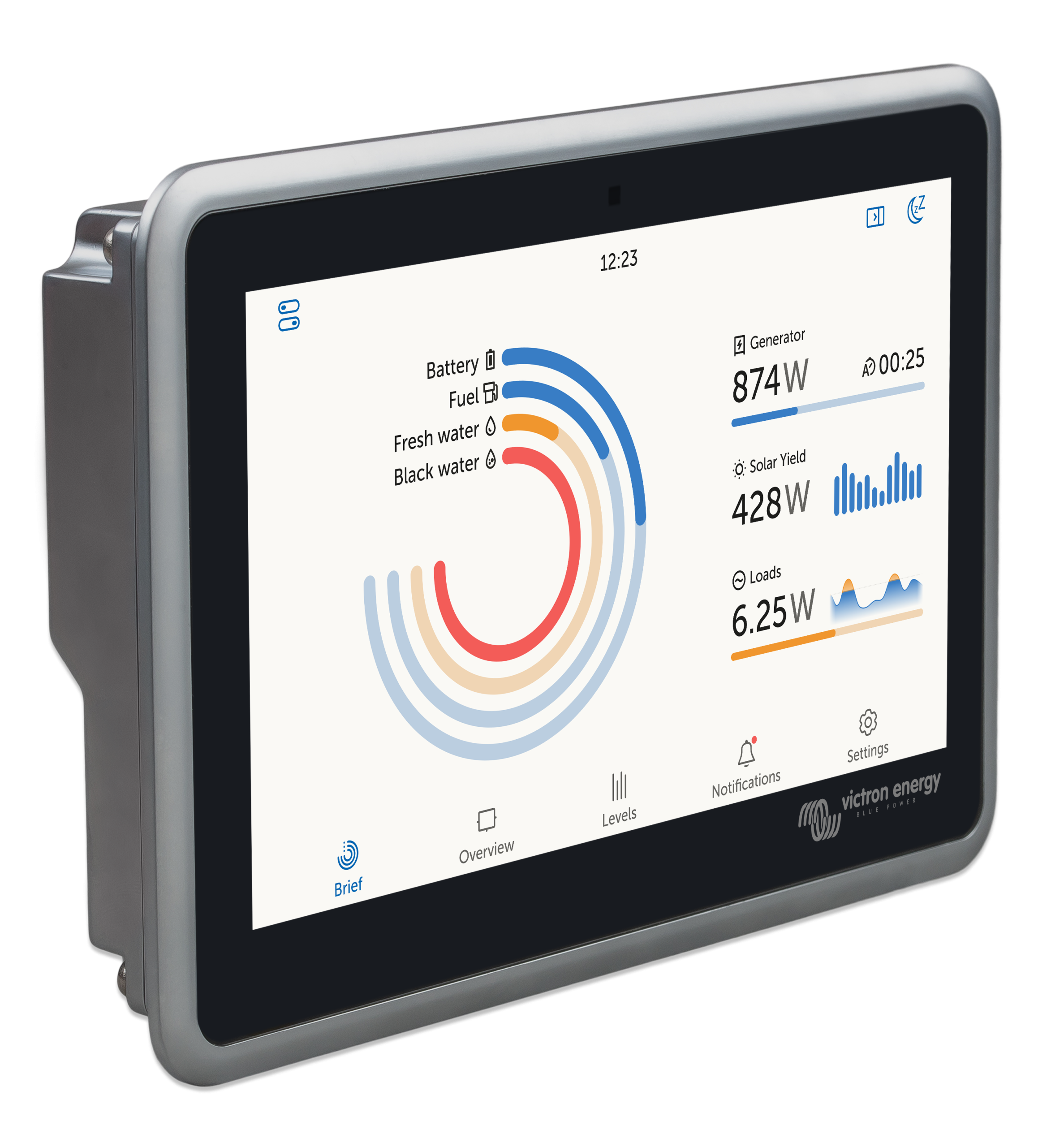

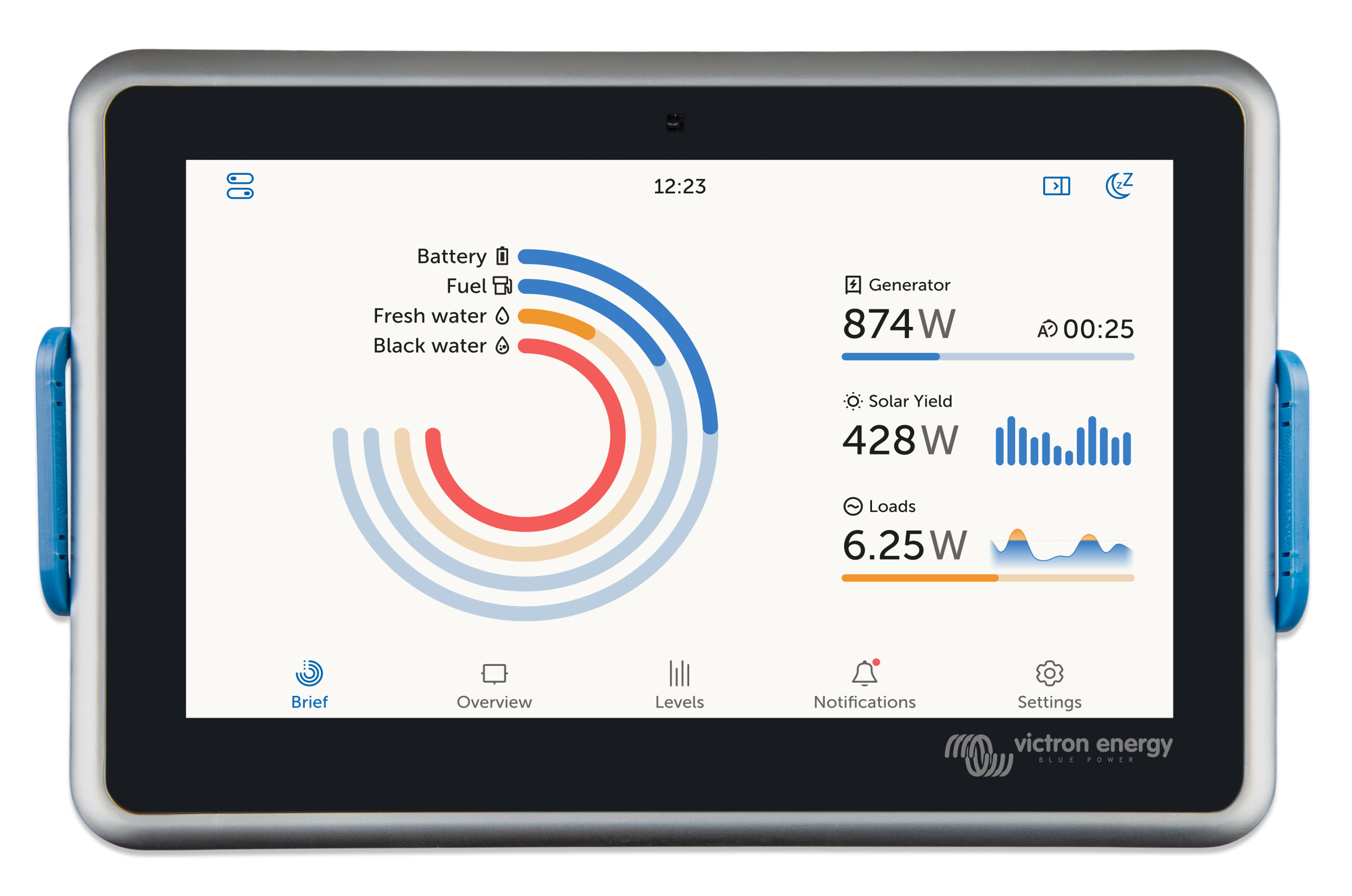

Ekrano GX è la generazione più recente della famiglia GX e la più completa quanto a connessioni e interfacce. Il display touch da 7 pollici è integrato, quindi non serve un monitor separato per leggere i dati e comandare l’impianto.
L’accesso può avvenire in tre modi: dal touchscreen di bordo, dal portale Victron Remote Management, oppure dall’app VictronConnect e da un display multifunzione (MFD) sfruttando l’access point WiFi integrato. Sono presenti due porte USB-A (1,5 A complessivi a 5 V), due relè NO/NC e tre ingressi per sonde di livello resistive.
Il grado di protezione dipende dal montaggio: IP54 sul frontale con la staffa in acciaio, IP31 con il fissaggio a molle, IP21 sul retro. L’apparecchio lavora fra -20 e 50 °C e a 48 V con luminosità massima assorbe 7,4 W. Prende il posto del Color Control GX.
Caratteristiche tecniche
| Dimensioni strumento | 187 mm |
|---|---|
| Protezione IP | IP54 front (when installed with steel bracket),IP31 (when installed with springs),IP21 back |
| Colore luce/CCT | Blue (RAL 5012) |
| Omologazioni e certificazioni | EN 3011489-1,EN 3011489-17 |
| Funzioni integrate | Yes |
| Connettività audio | 2x USB-A host ports (max. 1.5 A@5 V combined) |
| Temperatura di esercizio | [-20, 50] °C |
| Automotive directive | ECE R10-6 |
| Power draw at 48V display 100% brightness | 7.4 W |
| Relays | 2 |
| Relay Type | NO/NC, DC up to 30VDC: 6A, DC up to 70VDC: 1 A, AC: 6A, 125VAC |
| Resistive Tank Level Inputs | 3 |
| RuuviTag support | Yes |
| Supply DC voltage range | [8, 70] V |
| Temperature Sense Input | 2 |
| VE.Bus | 1x isolated bus with 2 paralleled RJ45 sockets |
| VE.Can | 2x one isolated the other non-isolated |
| VE.Direct | 3x isolated – (max. possible VE.Direct devices: 25) |
| Antenna | No |
| Power draw at 24V display 100% brightness | 6.6 W |
| Power draw at 12V display 100% brightness | 6.2 W |
| Power draw at 48V display off | 3.7 W |
| Power draw at 24V display off | 3 W |
| Power draw at 12V display off | 2.6 W |
| Mounting | Panel integrated flush mount or blind hole mount with included mounting accessories |
| MicroSD Card Slot | 1x SDHC cards up to max. 32 GB |
| Factory included SIM | No |
| Ethernet | Yes |
| Digital Inputs | 2 |
| Cellular | No |
| Buzzer | True |
| BMS-Can | Yes – see VE.Can |
