Descrizione

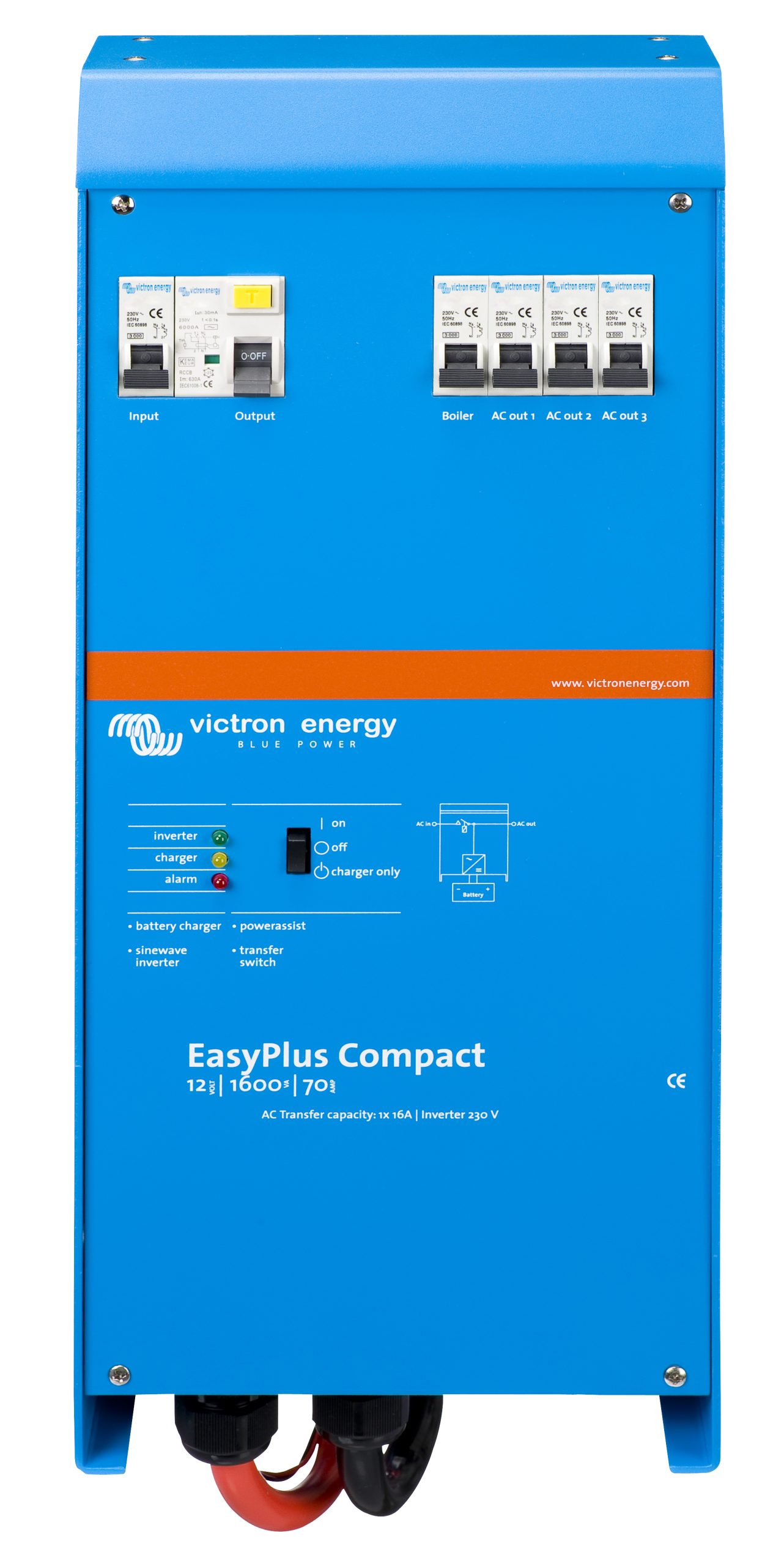

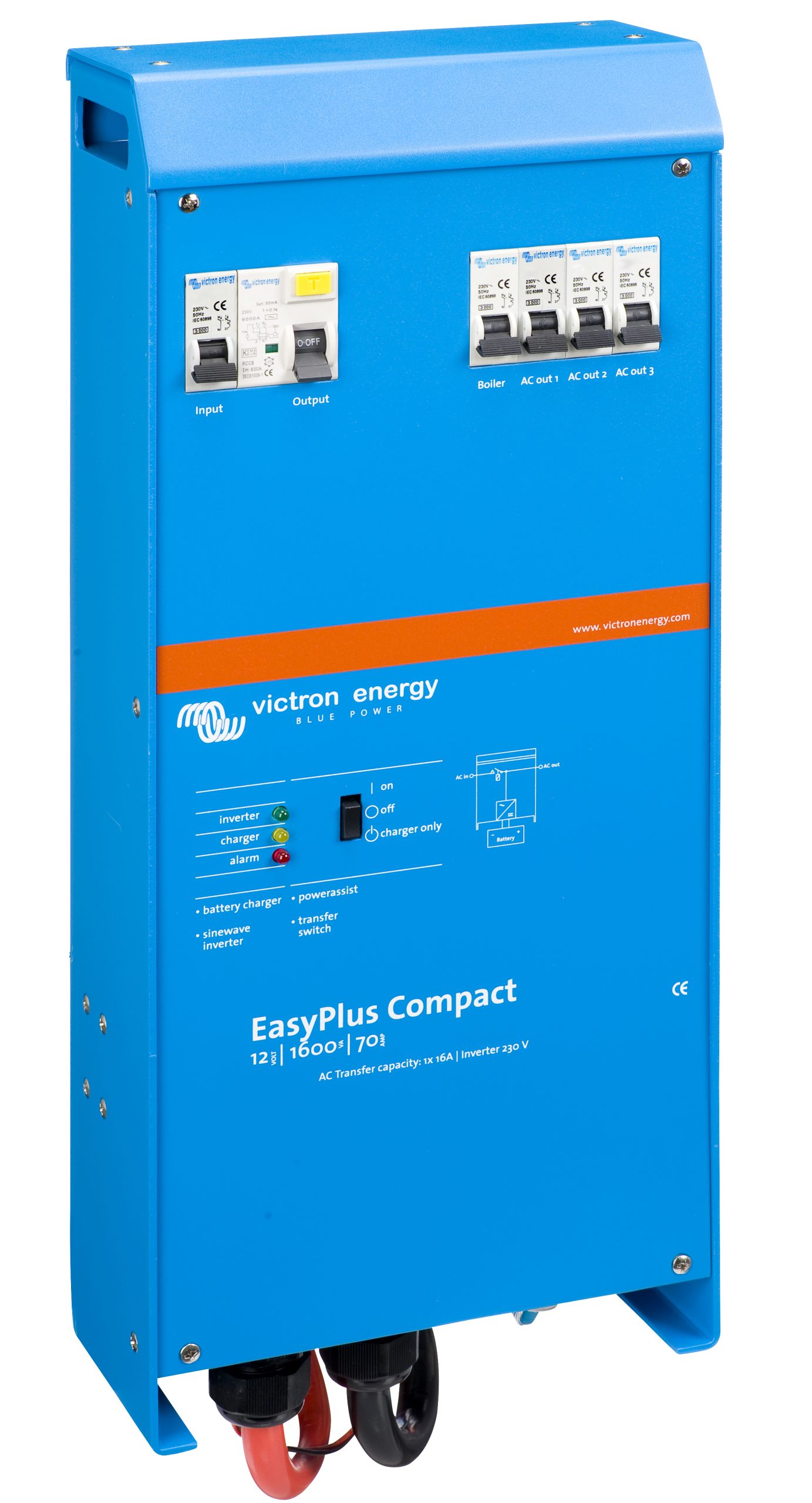

Costruire un impianto di bordo completo significa di norma montare e cablare quattro cose distinte: inverter, caricabatterie, commutatore di rete e quadro di distribuzione in alternata. L’EasyPlus le riunisce in un solo contenitore, compatto e relativamente leggero.
L’inverter è a onda sinusoidale, il caricabatterie è di tipo evoluto e il commutatore AC lavora ad alta velocità, così il passaggio fra banchina e batterie non interrompe le utenze. L’ingresso ammesso è 187-265 VAC, l’uscita è a 230 VAC.
Il contenitore in alluminio ha grado IP20 e va installato in un vano asciutto; l’esercizio è previsto fra -20 e 50 °C. Il peso è di 11,7 kg. È la scelta di chi vuole un sistema completo senza affrontare l’installazione di componenti separati.
Caratteristiche tecniche
| Dimensioni strumento | 110 mm |
|---|---|
| Protezione IP | IP20 |
| Peso strumento | 11.7 kg |
| Materiale | Aluminium |
| Colore luce/CCT | Blue (RAL 5012) |
| Omologazioni e certificazioni | EN 55014-1,EN 55014-2,EN 61000-3-3 |
| Corrente di carica/uscita | 4 A |
| Tensione ingresso | [187, 265] VAC |
| Tensione uscita | 230 VAC |
| Connettività audio | True |
| Temperatura di esercizio | [-20, 50] °C |
| Potenza di uscita sonar | 1,300 W |
| Efficienza | 93 % |
| Relay terminal type | Screw terminal 3-pole |
| Battery connection terminal type | Red and black 1.5 meter cable |
| VE.bus communication port | Two RJ45 terminals |
| AC connection terminal type | G-ST18i plug |
| Remote terminal type | Screw terminal two pole |
| OVCIII Icw | 6kA 30mS |
| Pollution degree | 2 |
| Anti-islanding | See our website |
| PowerAssist | True |
| PowerControl | True |
| Power Factor | 1 |
| Peak power rating | 3,000 W |
| Parallel operation | True |
| Remote terminal | On / Off / Charger only |
| Programmable relay | AC rating: 230V / 4A, DC rating: 4A up to 35VDC and 1A up to 60VDC |
| Protections | Output short-circuit,Overload,High battery voltage,Low battery voltage,Over temperature,AC voltage on inverter output,Excessive DC ripple |
| Maximum humidity (non-condensing) | 95 % |
| Starter battery charge output | True |
| Temperature Sensor | Included |
| Three phase operation | True |
| Transfer switch AC current rating | 16 A |
| Zero Load Power | 8 W |
| Zero load power in AES mode | 5 W |
| Zero load power in search mode | 2 W |
| Continuous power at 25°C (Nonlinear load, crest factor 3:1) | 1,600 VA |
| AC input frequency range | [45, 65] Hz |
| AC output frequency ±0.1% (adjustable) | 50 Hz |
| Nominal battery voltage | 12 V |
| Charge algorithm | Adaptive, 4-stage |
| Charge voltage absorption (adjustable) | 14.4 VDC |
| Charge voltage float (adjustable) | 13.8 VDC |
| Charge voltage storage (adjustable) | 13.2 VDC |
| Communication Port | VE.Bus |
| Programming via computer or app | True |
| DIP switches for programming | True |
| Fan assisted cooling | True |
| Number of AC Inputs | 1 |
| Number of AC Outputs | 4 |
