Descrizione

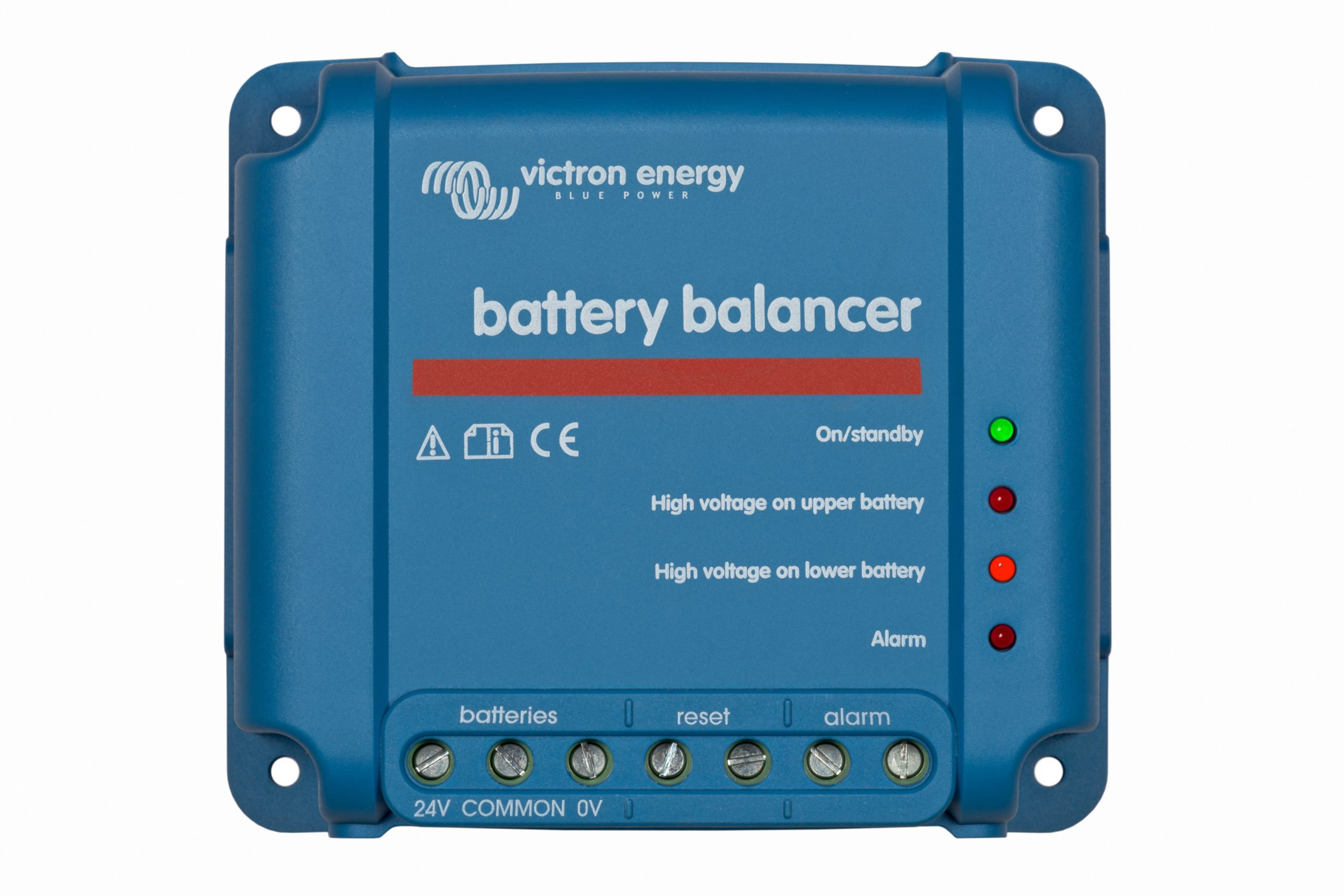

In un banco a 24 V le due batterie in serie non invecchiano allo stesso modo e con il tempo lo stato di carica si sbilancia. Il Battery Balancer interviene quando la tensione di carica supera i 27 V: confronta le tensioni delle due batterie e preleva fino a 1 A da quella più alta, finché le due tornano allineate.
Le soglie dichiarate sono 27,3 V per l’accensione e 26,6 V per lo spegnimento. Il dispositivo lavora anche su più stringhe in serie collegate in parallelo, e più unità possono essere messe in parallelo fra loro: per un banco a 48 V ne servono tre.
Il contenitore è protetto IP22, pesa 0,4 kg, lavora fra -30 e 60 °C e si collega con morsetti a vite fino a 6 mm².
Caratteristiche tecniche
| Dimensioni strumento | 113 mm |
|---|---|
| Peso strumento | 0.4 kg |
| Colore luce/CCT | Blue (RAL 5012) |
| Protezione IP | IP22 |
| Omologazioni e certificazioni | EN-IEC 61000-6-3,EN 55014-1 |
| Tensione ingresso | Up to 18V per battery, 36V total |
| Temperatura di esercizio | [-30, 60] °C |
| Consumo energetico | 0.7 |
| Connection terminal type | Screw terminals 6 mm² (10 AWG) |
| Automotive directive | EN 50498 |
| Turn on voltage level ±1% | 27.3 |
| Turn off voltage level ±1% | 26.6 |
| Protections | Excessive temperature |
| Midpoint deviation to start balancing | 50 mV |
| Maximum balancing current (when deviation >100 mV) | 0.7 A |
| Maximum humidity (non-condensing) | 95 % |
| Alarm relay reset terminal to connect a push button | Two terminals to connect a push button |
| Alarm trigger level | 200 mV |
| Alarm reset level | 140 mV |
| Alarm relay type | Normally open 60V / 1A |
