Descrizione

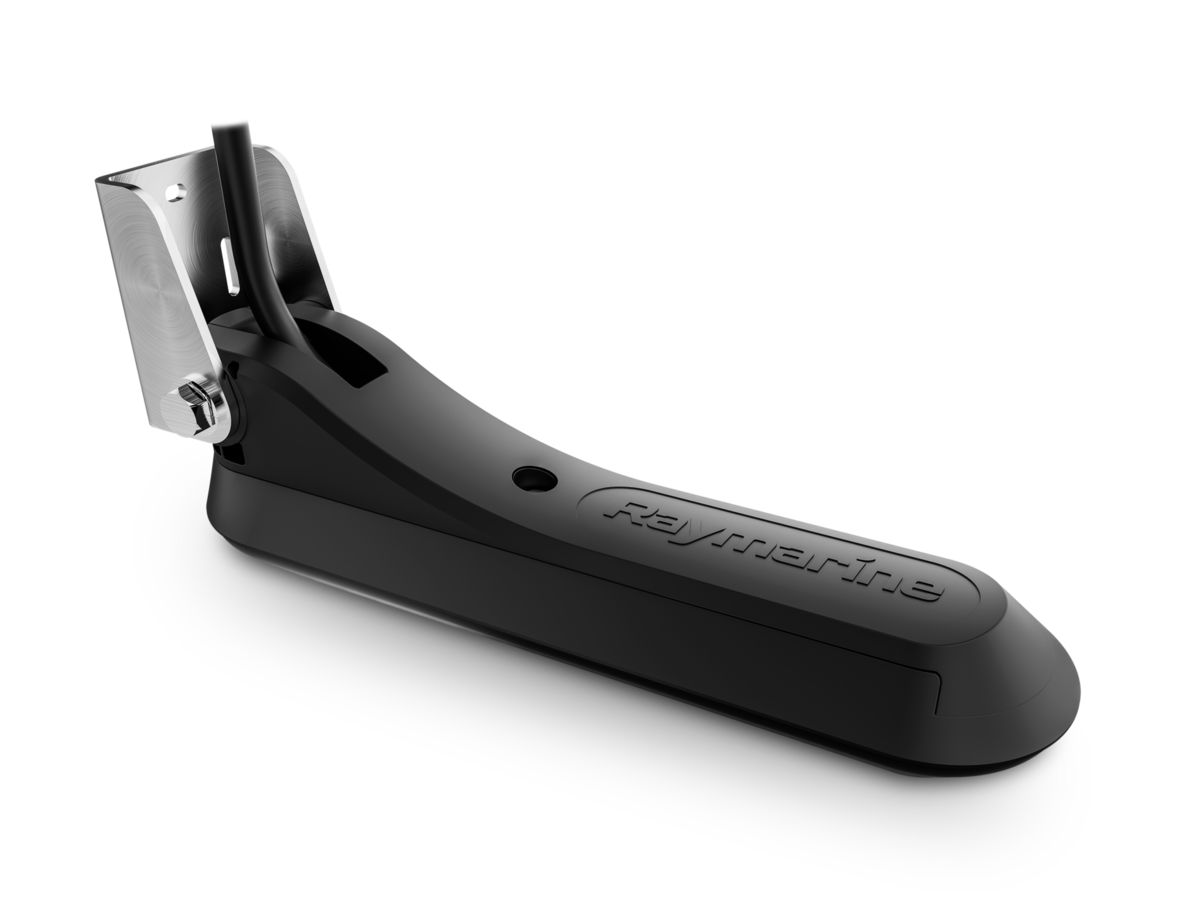

Un solo corpo, quattro canali di scansione. DownVision e SideVision restituiscono l’immagine del fondo e di quanto si trova ai lati, il CHIRP conico ad alta frequenza è dedicato all’individuazione dei pesci, RealVision Max 3D ricostruisce la scena in tre dimensioni.
Il CHIRP lavora su un intervallo ampio di frequenze anziché su punti fissi, con un guadagno in dettaglio e nella separazione degli echi. A bordo del trasduttore ci sono anche il sensore di temperatura e l’unità AHRS, che rileva assetto e rotta.
Il cavo in dotazione misura 8 metri; la tenuta dichiarata è IPx7 e IPx8, con IPx6 sulle sole superfici esterne allo scafo.
Caratteristiche tecniche
| Dimensioni strumento | Lunghezza: 256,6 mm (10,10 in), Altezza: 120,5 mm (4,74 in) |
|---|---|
| Lunghezza cavo | 8 m (26,2 ft) |
| Sensori | Sensore di temperatura, sensore AHRS (Attitude and Heading Reference System, Sistema riferimento per assetto e rotta del trasduttore) |
| Canali fishfinder | RealVision Max 3D, SideVision, DownVision, High CHIRP conico 600 W @ 200 kHz |
| Ampiezza del cono | 200 kHz: 12° |
| Peso (comprese staffe) | 0,647 kg (1,42 lb) |
| Classe di impermeabilità | IPx6 (solo superfici esteriori allo scafo), IPx7, IPx8 |
| Intervallo temperature di stoccaggio | Da -20 °C (23 °F) a +70 °C (158 °F) |
| Intervallo temperature d'esercizio | Da -2 °C (28,4 °F) a + 55 °C (131 °F) |
| Sonar range | CHIRP sonar = 0.6 M to 365 m, DownVision = 0.6 M to 182 m, SideVision = 0.6 M to 91 m , RealVision Max 3D = 0.6 M to 91 m |
