Descrizione

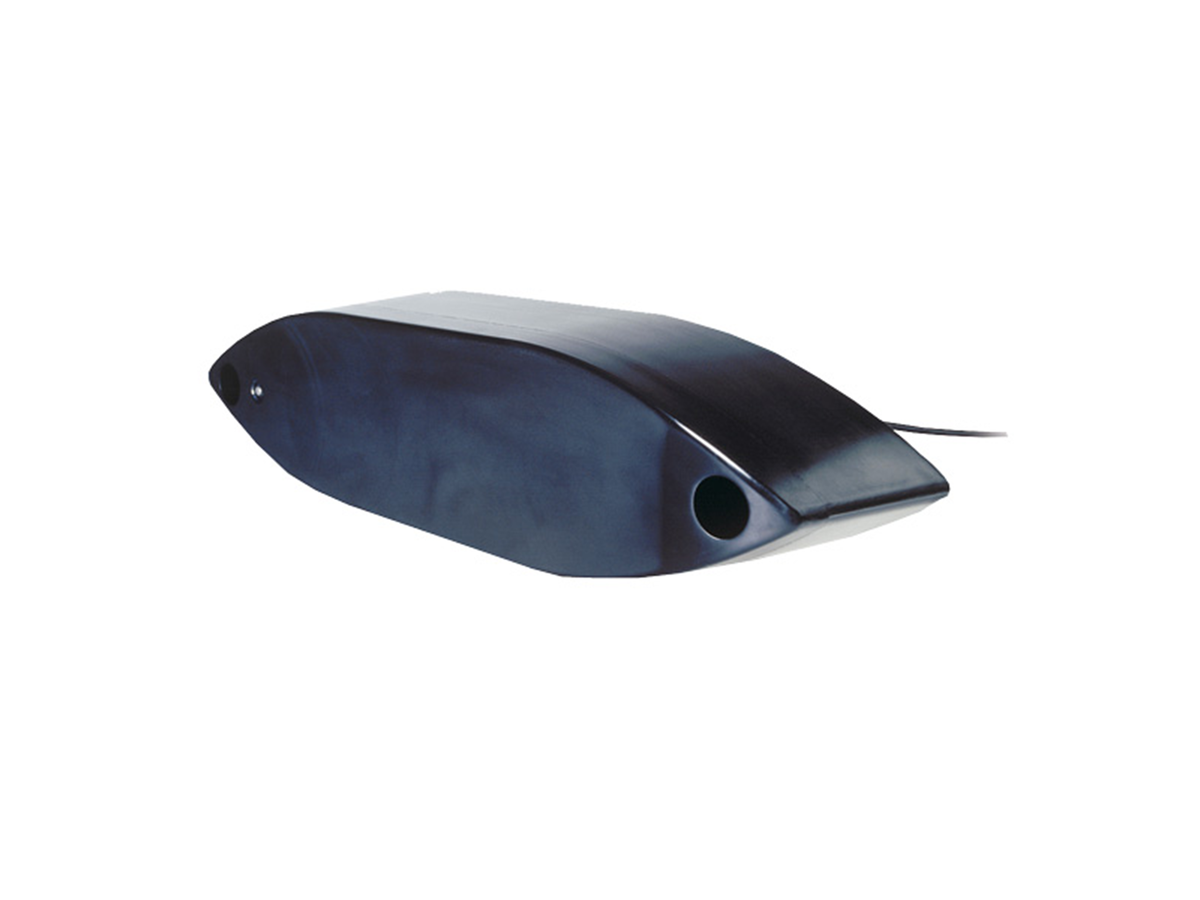

Sedici elementi ceramici interni fanno dell’R109 un trasduttore di potenza: 2 kW, corpo in uretano e installazione passante, senza nulla interposto fra la ceramica e l’acqua.
Le bande coperte sono 38-75 e 80-130 kHz, con coni che vanno da 10×19° a 5×10° in bassa frequenza e da 13° a 8° in alta. Le profondità dichiarate raggiungono 6.000 piedi in bassa e 3.000 in alta.
Rileva profondità e temperatura, copre angoli di carena da 0 a 25° e monta connettore 11F-LTW; il cavo misura 10 metri.
Caratteristiche tecniche
| Montaggio trasduttore | Thru-Hull |
|---|---|
| Materiale | Uretano |
| Potenza audio | 2 kW |
| Materiale trasduttore | R109LM |
| Lunghezza cavo | 10 m / 33 piedi |
| Connettore OEM | 11F-LTW |
| Frequenze sonar | 38-75; 80-130 |
| Angolo del fascio | 10×19-5×10; 13-8 |
| Funzioni misurate | D,T |
| Profondità massima dichiarata | 6000; 3000 |
| Dati rilevati | Profondità/Temperatura |
| Angoli di carena | 0 – 25° |
Compatibilità e connettore
| Connettore OEM | 11F-LTW |
|---|---|
| Modello Airmar | R109LM |
| Costruttore OEM | Raymarine |
| Montaggio | Thru-Hull |
| Frequenze (kHz) | 38-75; 80-130 |
| Angolo del fascio | 10×19-5×10; 13-8 |
| Funzioni | D,T |
