Descrizione

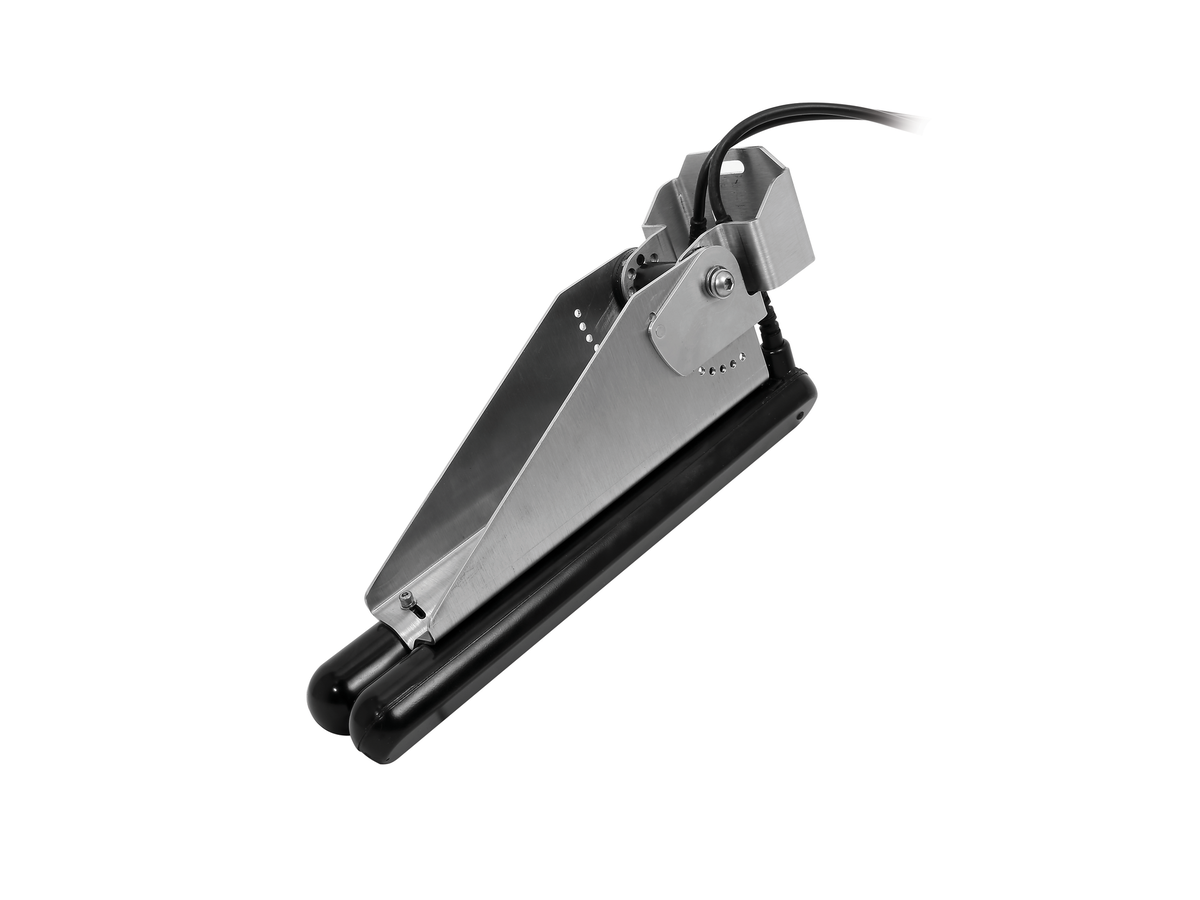

Il CPT-200 è l’elemento SideVision abbinato al modulo CP200 CHIRP SideVision: si innesta direttamente sul modulo, senza cavi di adattamento.
La scansione laterale copre le due bande d’acqua ai lati dell’imbarcazione, restituendo l’immagine del fondale e delle strutture che si trovano fuori dall’asse di carena.
Caratteristiche tecniche
| Materiale | Acciaio inossidabile/Uretano |
|---|---|
| Frequenze sonar | CHIRP SideVision |
| Materiale trasduttore | Vetroresina / Legno / metallo |
| Lunghezza cavo | 10 m / 33 piedi |
| Numero canali amplificatore | Sinistra e dritta CHIRP |
| Temperatura di stoccaggio | Da -20 °C a +70 °C (da -4 °F a +158 °F) |
| Temperatura di esercizio | da 0 °C a +40 °C (da +32 °F a +104 °F) |
| Peso strumento | Cavo incluso: 1,44 kg (3,1 lb) |
| Dimensioni strumento | Altezza: 120 mm (4,8 in), Larghezza: 73 mm (2,9 in), Lunghezza: 269 mm (10,6 in), lunghezza del cavo: 10 m (32,8 ft) |
| Prof. max | Sinistra: 600/Dritta: 600 |
| Ampiezza del cono | 60° |
| Dati rilevati | Profondità/Temperatura |
| Angoli di carena | 0-90° |
| Intervallo di profondità | Fino a 183 m (600 piedi) (la portata dipende da molti fattori, tra cui la qualità dell'acqua, l'installazione del trasduttore e la riflettività di bersagli e strutture) |
| Copertura fascio | Sinistra e dritta – ampio (sinistra/dritta) e stretto (poppa/prua) |
| Classe di impermeabilità | IPx6, IPx7 |
