Descrizione

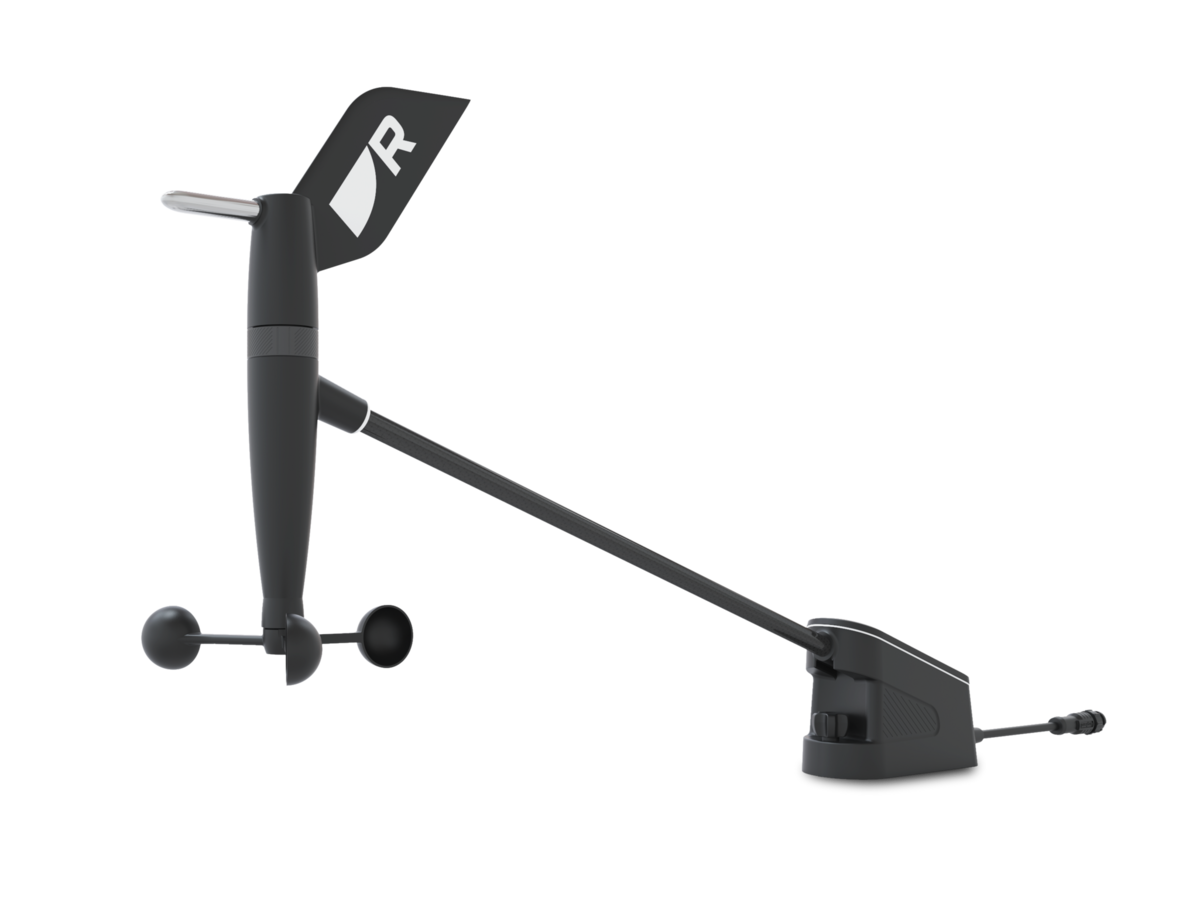

L’RSW cablato è la generazione recente della sensoristica vento Raymarine per la vela. La fornitura si articola su due elementi: il trasduttore che va in testa d’albero e il gateway che lo interfaccia sottocoperta.
Il trasduttore è dichiarato IPx6/IPx7 e resiste a raffiche fino a 115 km/h; il gateway, destinato a un ambiente riparato, è IPx3. L’assorbimento complessivo resta sotto i 100 mW, con alimentazione presa dalla dorsale SeaTalk NG.
In fase di installazione va verificato che la dorsale sia protetta da un fusibile da 5 A, come prescritto da Raymarine.
Caratteristiche tecniche
| Dimensioni strumento | Trasduttore vento: 46,96 MM (1,85 in) Gateway cablato: 47,38 MM (1,88 in) |
|---|---|
| Tensione nominale | 12 V c.c. (via SeaTalk NG) |
| Temperatura di stoccaggio | Da -30°C a +70°C (da -22°F a +158°F) |
| Umidita relativa | Testa d'albero: 100% Sottocoperta: fino a 93% @ 40°C |
| Lunghezza | Trasduttore vento (cavo incluso): 657,762 MM (25,90 in) Trasduttore vento (cavo escluso): 540,712 MM (21,29 in) Gateway cablato: 155,61 mm (6,13 in) |
| Range tensione di esercizio | Da 9 V a 16 V c.c. |
| Consumo | < 100 mW |
| Amperaggio fusibile | Assicurarsi che la dorsale SeaTalk NG sia protetta da un fusibile 5 A. |
| Intervallo temperature d'esercizio | Da -25°C a +55°C (da -13°F a +131°F) |
| Classe di impermeabilità | TRASDUTTORE Trasduttore del vento: IPx6/IPx7 Gateway cablato: IPx3 |
| Vento | 115 km/h (185 mph) |
| Vibrazione | EN 60945:2002 (esposto) |
| Europa, Australia e Nuova Zelanda | EN 60945:2002 |
| Canada | ICES-003 |
| USA | CFR47 Parte 15 |
| Giappone / Cina | Sezione IACS E10 |
| Marcature del prodotto | UKCA CE Australian Tick WEEE Directive Industry Canada |
| Scarica il manuale | Scaricate qui i manuali, le dichiarazioni di conformità e i modelli di montaggio dei display Raymarine Smart Wind. |
| Aggiornamento software | Scaricate il software più recente per il vostro Smart Wind Raymarine. |
