Descrizione

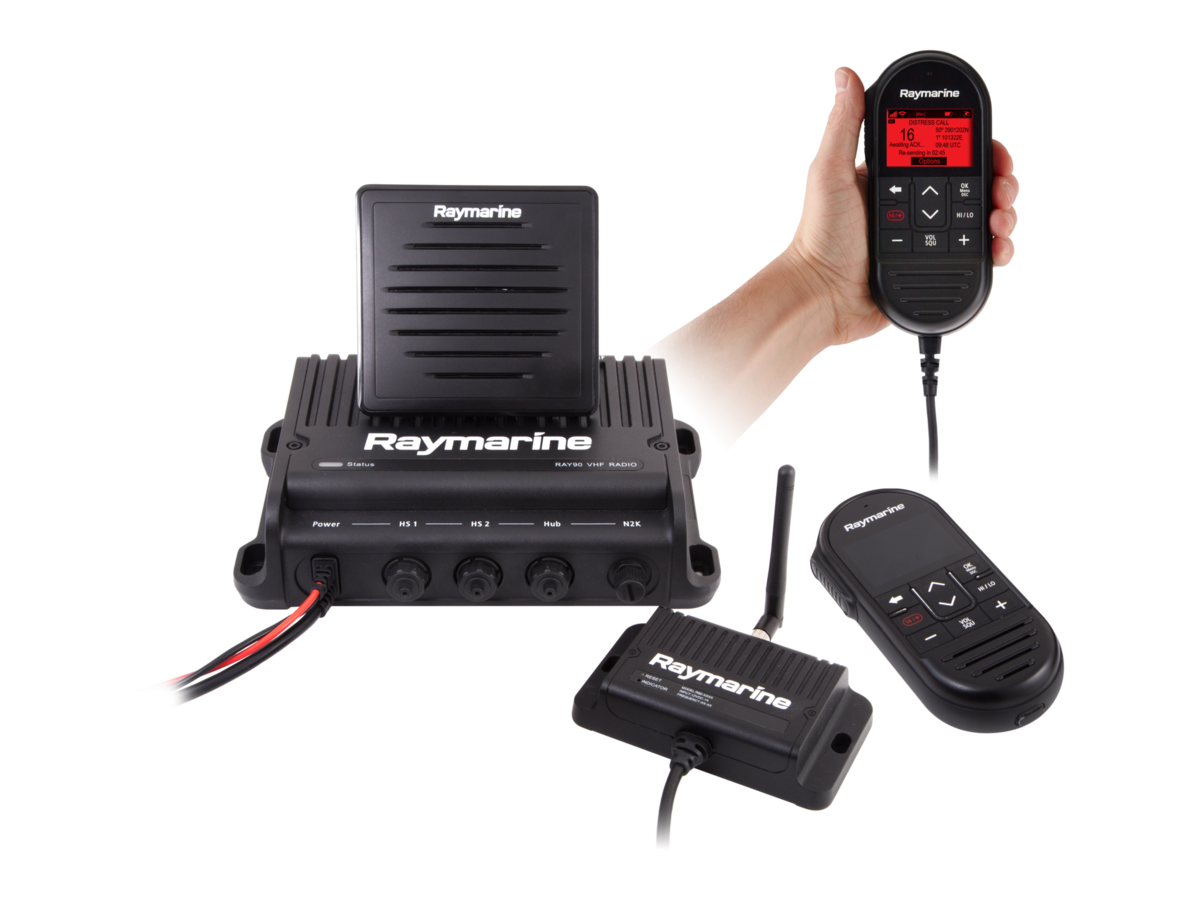

I due modelli condividono la stessa base: DSC di classe D e ricevitore GPS integrato, così che la posizione da trasmettere con la chiamata di soccorso non dipenda da un apparato esterno.
La differenza sta nell’AIS. Il Ray91 lo integra e porta a bordo la posizione dei bersagli AIS durante la navigazione; il Ray90 è la versione che ne fa a meno.
Caratteristiche tecniche
| Tensione nominale | 12 V c.c. (con protezione da sovratensione) |
|---|---|
| Temperatura di esercizio | Da -25ºC (-13ºF) a +55ºC (131ºF) |
| Temperatura di stoccaggio | Da -25 ºC (-13 ºF) a +70 ºC (158 ºF) |
| Umidita relativa | 95% |
| Protezione IP | IPx6 e IPx7 |
| GNSS integrato | 1 via connettore GPS (TNC) |
| Protocolli e connessioni | 1 via cavo dati con estremità libere |
| Numero canali amplificatore | 72 |
| Omologazioni e certificazioni | Migliore di –36 dBm a 25 W (inferiore a 0,25 µW) |
| Requisiti fusibile | • Fusibile in linea = 10 A • Interruttore termostatico = 7 A |
| Consumo | • Inferiore a 6 A ad alta potenza (13,6 V) • Standby: 600 mA • Ricezione: 2 A • Megafono: 3 A (8 Ω)/6 A (4 Ω) |
| LEN | 1 |
| Cornetta cablata | 2 via connettori HS1 e HS2 |
| Hub Wireless | 1 via connettore Hub |
| Antenna/splitter VHF | 1 via connettore VHF (50 Ohm SO239) |
| Megafono | 1 via cavo dati con estremità libere. |
| Range delle frequenze | Da 156,050 MHz a 163,275 MHz/da 155,500 MHz a 161,425 MHz (canali privati) |
| Stabilità di frequenza | +/- 1,5 ppm |
| Spaziatura canali | 25 kHz |
| Potenza di uscita | • Bassa potenza – 1 W • Alta potenza – 25 W |
| Deviazione massima | +/- 5 KHz |
| Impedenza antenna | 50 Ohm (tipica) |
| Tipo ricevitore | Doppia conversione supereterodina |
| Sensibilità | Migliore di 1 microvolt EMF a 20 dB SINAD |
| Sensibilità dello squelch | Meno di -2 dBμ EMF |
| Livello disturbo e rumore | Migliore di -40 dB |
| Distorsione audio | Inferiore a 10% |
| Sensibilità ricevitore | • Distanza — 119 dBm (0,25 uV) a 12 dB SINAD (tipica) • Locale — 110 dBm (0,7 uV) a 12 dB SINAD (tipica) |
| Selettività canale adiacente | Superiore a 70 dB |
| Reiezione rumore spurio | Superiore a 70 dB |
| Reiezione di intermodulazione | Superiore a 68 dB |
| Avvio a freddo | 29 secondi |
| Sensibilità IC del ricevitore | • Tracciamento e navigazione = -167 dBm • Riacquisizione = -160 dBm • Avvio a freddo = -146 dBm • A caldo = -156 dBm |
| Compatibilità SBAS | • QZSS • WAAS • EGNOS • MSAS •GAGAN |
| Caratteristiche speciali | Riduzione attiva di jamming e interferenza |
| Frequenza operativa | • GPS L1 C/A • GLONASS L10F • Beidou B1 |
| Acquisizione del segnale | Automatico |
| Aggiornamento almanacco | Automatico |
| Dati geodetici | WGS-84 (alternative disponibili tramite MFD Raymarine) |
| Frequenza di aggiornamento | 20 Hz (20 volte al secondo Concurrent GNSS) |
| Antenna | • Esterna — È necessaria un'antenna esterna passiva |
| Posizione orizzontale | • Autonomo = 2,5 m (8,2 ft) • SBAS = 2m (6,56 ft) |
| Classe | Solo ricevitore + |
