Descrizione

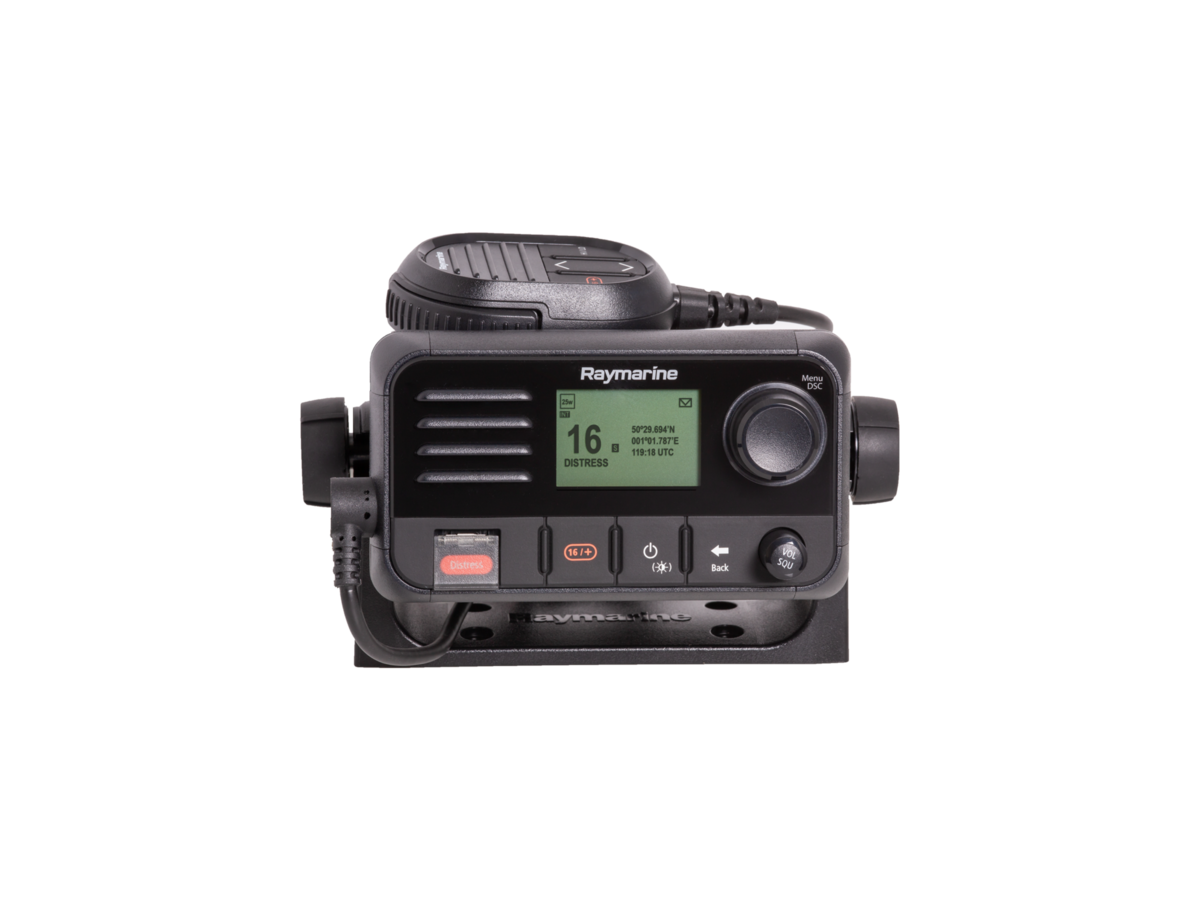

Chiamata di soccorso e posizione sullo stesso apparato: il Ray53 integra il DSC di classe D e un ricevitore GNSS che lavora su GPS, GLONASS e Beidou, quindi trasmette le coordinate senza dipendere da una sorgente esterna.
Sul retro trovano posto una porta NMEA 0183, una SeaTalkng/NMEA 2000, un’uscita audio RCA e il connettore TNC per l’antenna GNSS. L’alimentazione è a 12 V c.c., con protezione contro l’inversione di polarità e le sovratensioni.
La copertura in frequenza va da 156,050 a 163,275 MHz, con i canali privati fra 155,500 e 161,425 MHz. In ricezione l’assorbimento è di 2 A, in standby di 600 mA.
Caratteristiche tecniche
| Temperatura di esercizio | Da -20 ºC (-4 ºF) a +60 ºC (140 ºF) |
|---|---|
| Temperatura di stoccaggio | Da -25 ºC (-13 ºF) a +70 ºC (158 ºF) |
| Umidita relativa | 95% |
| Protezione IP | IPx6 e IPx7 |
| Tensione nominale | 12 V c.c. (con protezione contro inversione di polarità e sovratensione) |
| Numero canali amplificatore | 72 |
| Omologazioni e certificazioni | Migliore di –36 dBm a 25 W (inferiore a 0,25 µW) |
| GNSS integrato | • GPS • GLONASS • *Beidou |
| Collegamenti | • 1 NMEA 0183 • 1 SeaTalkng ®/NMEA 2000 • 1 Audio (RCA) • 1 antenna GNSS (GPS) (TNC) |
| Consumo | • Inferiore a 6 A ad alta potenza (13,6 V) • Standby: 600 mA • Ricezione: 2 A |
| Range delle frequenze | Da 156,050 MHz a 163,275 MHz/da 155,500 MHz a 161,425 MHz (canali privati) |
| Stabilità di frequenza | +/- 1,5 ppm |
| Spaziatura canali | 25 kHz |
| Potenza di uscita | • Bassa potenza – 1 W • Alta potenza – 25 W |
| Deviazione massima | +/- 5 kHz |
| Impedenza antenna | 50 Ohm (tipica) |
| Tipo ricevitore | Doppia conversione supereterodina |
| Sensibilità | Migliore di 1 microvolt EMF a 20 dB SINAD |
| Sensibilità dello squelch | Inferiore a —2 dBµ EMF |
| Livello disturbo e rumore | Migliore di –40 dB |
| Distorsione audio | Inferiore a 10% |
| Sensibilità ricevitore | • Distanza — 119 dBm (0,25 uV) a 12 dB SINAD (tipica) • Locale — 110 dBm (0,7 uV) a 12 dB SINAD (tipica) |
| Selettività canale adiacente | Superiore a 70 dB |
| Reiezione rumore spurio | Superiore a 70 dB |
| Reiezione di intermodulazione | Superiore a 68 dB |
| Potenza di uscita altoparlante stazione base | 2,5 W (8 Ω) |
| Potenza altoparlante Fistmic | 1 W (16 Ω) |
| Potenza altoparlante esterno | 5 W (8 Ω) |
| Avvio a freddo | <2 minuti |
| Sensibilità IC del ricevitore | –167 dBm (tracciamento)/–148 dBm (acquisizione) |
| Compatibilità SBAS | • WAAS • EGNOS • MSAS |
| Caratteristiche speciali | Riduzione attiva di jamming e interferenza |
| Frequenza operativa | • GPS L1 C/A • GLONASS L10F • Beidou B1 |
| Acquisizione del segnale | Automatico |
| Aggiornamento almanacco | Automatico |
| Dati geodetici | WGS-84 (alternative disponibili tramite MFD Raymarine) |
| Frequenza di aggiornamento | 10 Hz (10 volte al secondo concomitante GNSS) |
| Antenna | • Interna – Chip ceramico montato in prossimità della parte superiore dell'unità • Esterna – Collegamento antenna passiva via connettore TNC |
| Precisione posizione | • Senza SBAS: <= 15 metri per il 95% del tempo • Con SBAS: <= 5 metri per il 95% del tempo |
