Descrizione

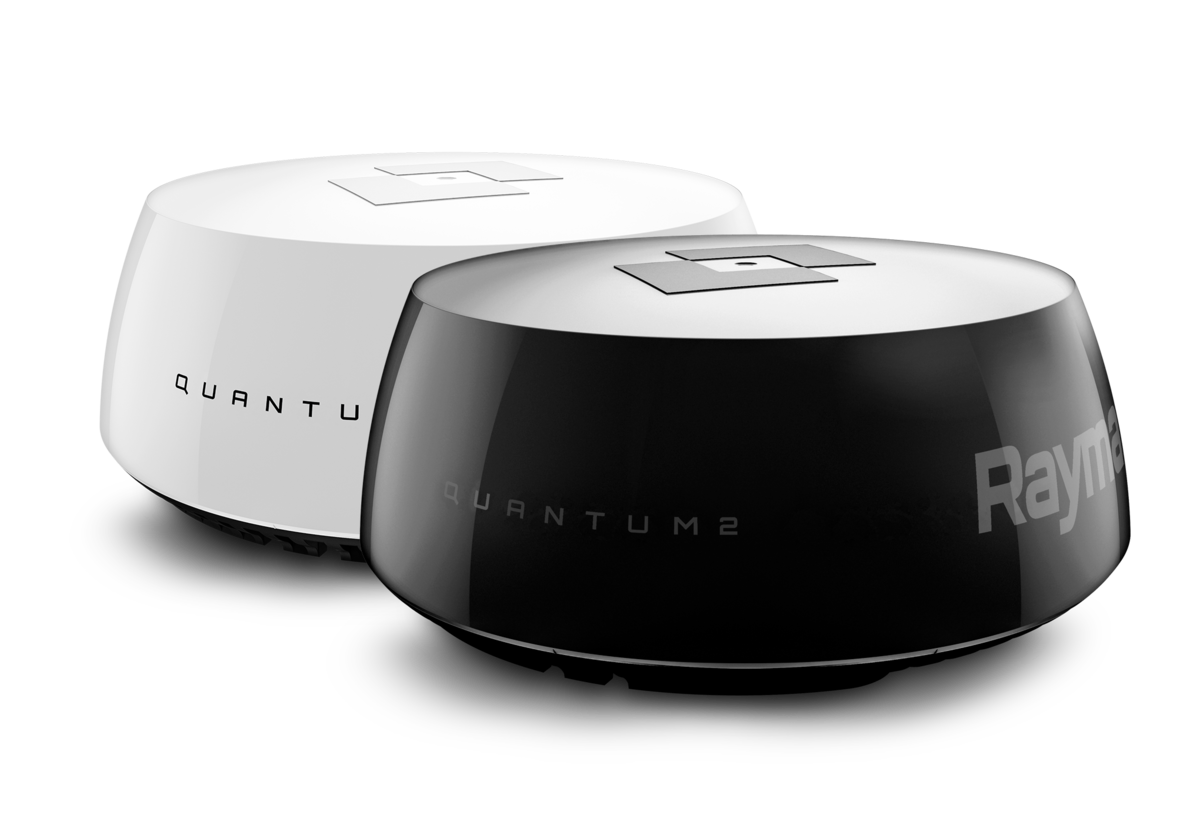

Il Quantum 2 appartiene alla generazione di radar Raymarine a compressione d’impulso CHIRP. Rispetto ai sistemi precedenti individua meglio i bersagli sia a lungo raggio sia nelle immediate vicinanze dell’imbarcazione.
La cupola pesa 5,6 kg per 541 mm di diametro e ruota a 24 giri al minuto, con antenna in formato patch array. La classe di protezione dichiarata è IPX6.
L’alimentazione può essere a 12 o a 24 V continui; in trasmissione l’assorbimento massimo è di 17 W, che scendono a 7 W in standby.
Caratteristiche tecniche
| Peso strumento | 5,6 kg (12,35 lb) |
|---|---|
| Tensione nominale | 12 V c.c. o 24 V c.c. nominali Minima: 10,8 V c.c. | Massima: 31,2 V c.c. |
| Consumo energetico | Modalità di trasmissione (max): 17 W | Modalità Standby: 7 W | Modalità di sospensione (si applica solo ai radar collegati via Wi-Fi): 2 W |
| Protezione IP | IPx6 |
| Bande CHIRP | Da 400 ns a 22 µs |
| Velocità rotazione radar | 24 RPM |
| Formato antenna radar | Patch array |
| Umidita relativa | Fino al 95% a 35 °C (95 °F) |
| Temperatura di stoccaggio | Da -25 °C a +70 °C (da -13 °F a 158 °F) |
| Temperatura di esercizio | Da -10 °C a +55 °C (da 14 °F a 131 °F) |
| Dimensioni strumento | Altezza: 209,5 mm (8,25 in), diametro: 541,0 mm (21,3 in) |
| Dimensioni: Diametro | Altezza | 541,0 mm | 209,5 mm |
| Range tensione operativa | Minima: 10,8 V c.c. | Massima: 31,2 V c.c. |
| Intervallo temperatura operativa | Da -10 °C a +55 °C |
| Range di temperature di stoccaggio | Da -25 °C a +70 °C |
| Indicazioni di stoccaggio aggiuntive | Conservare in posizione verticale; non bloccare le aperture di ventilazione sul lato inferiore |
| Umidità | Fino al 95% a 35 °C |
| Massima velocità del vento | 100 nodi |
| Tipo | Patch array |
| Frequenza di trasmissione | Da 9.354 MHz a 9.446 MHz |
| Potenza di uscita di picco | 20 W |
| Duplexer | Circolatore |
| Ampiezza impulsi (3 dB) | Da 40 ns a 14,7 µs |
| Frequenza di ripetizione degli impulsi | Da 920 Hz a 5.900 Hz |
| Modalità Standby | Rotazione: OFF, Trasmissione: OFF, Wi-Fi: ON |
| Ampiezza fascio (nominale) | Orizzontale: 4,9°, Verticale: 20° |
| Polarizzazione | Orizzontale |
| Frequenza IF | 26 MHz |
| Valore rumore | Meno di 4 dB |
| Tracciamento bersaglio | Traccia fino a 25 bersagli radar simultaneamente |
| Filtraggio del bersaglio | La modalità True Motion individua solo gli oggetti che si muovono in relazione all'imbarcazione |
| Tipo di trasmettitore | Trasmettitore a stato solido a banda X con tecnologia a compressione di impulsi |
| Rumore | Meno di 4 dB |
| Axiom 2 XL – Modelli 16", 19", 22" e 24" | Sì |
| Axiom 2 Pro – Varianti RVM e -S 9", 12" e 16" | Sì |
| Axiom+ – Varianti RV e chartplotter 7", 9" e 12" | Sì |
| Element – Varianti HV e -S 7", 9" e 12" | Sì 2 |
| Axiom XL – Modelli 16", 19", 22" e 24" | Sì |
| Axiom Pro – Varianti RVX e -S 9", 12" e 16" | Sì |
| Axiom – Varianti RV e chartplotter 7", 9" e 12" | Sì |
| Serie gS – gS95, gS125 e gS165 | Sì 3 |
| Serie eS – eS95, eS97, eS98, eS125, eS127, eS128, eS165 | Sì 3 |
| Serie e – e7, e7D, e95, e97, e125, e127, e165 | No |
| Serie c – c95, c97, c125, c127 | No |
| Serie a – a75, a77, a78, a95, a97, a98, a125, a127, a128 | No |
| Serie E Widescreen – E90W, E120W, E140W | No |
| Serie C Widescreeen – C90W, C120W, C140W | No |
| Serie G Classic – GPM400 | No |
| Serie E Classic – E80, E120 | No |
| Serie C Classic – C70, C80, C120 | No 1 |
| Scarica il manuale | Scarica i manuali dei radar Quantum 2, le dichiarazioni di conformità e i modelli di montaggio. |
| Scarica il software | Scarica il software più recente per il tuo radar Raymarine Quantum 2. |
