Descrizione

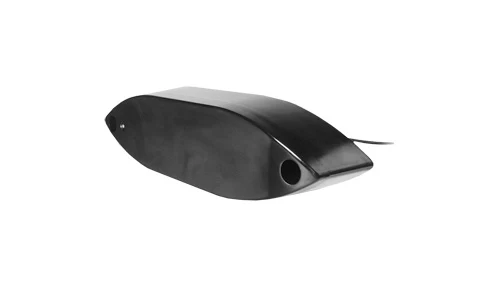

Il R409LM-W è un trasduttore passante in uretano costruito attorno a 16 ceramiche interne. Il montaggio a scafo passante non lascia alcun diaframma fra elemento e acqua, con un guadagno diretto in sensibilità; la banda media aggiunge copertura dove il fondale si alza.
Lavora in CHIRP Low-Medium con fascio ultralargo e restituisce sia la profondità sia la temperatura dell’acqua. È previsto per carene in vetroresina, legno e metallo con angolo di carena compreso fra 0 e 25 gradi; il cavo in dotazione misura 10 m.
Essendo da 2 kW richiede un modulo sonar ad alta potenza, come il Raymarine CP570: non va abbinato ai sonar da 600 W o 1 kW integrati nei chartplotter di fascia d’ingresso.
Caratteristiche tecniche
| Connettore OEM | 11F-LTW |
|---|---|
| Montaggio trasduttore | Thru-Hull |
| Materiale trasduttore | R409LWM |
| Frequenze sonar | 40-60; 80-130 |
| Angolo del fascio | 40; 13-8 |
| Funzioni misurate | D,T |
| Profondità massima dichiarata | 4000; 3000 |
Compatibilità e connettore
| Connettore OEM | 11F-LTW |
|---|---|
| Modello Airmar | R409LWM |
| Costruttore OEM | Raymarine |
| Montaggio | Thru-Hull |
| Frequenze (kHz) | 40-60; 80-130 |
| Angolo del fascio | 40; 13-8 |
| Funzioni | D,T |
