Descrizione

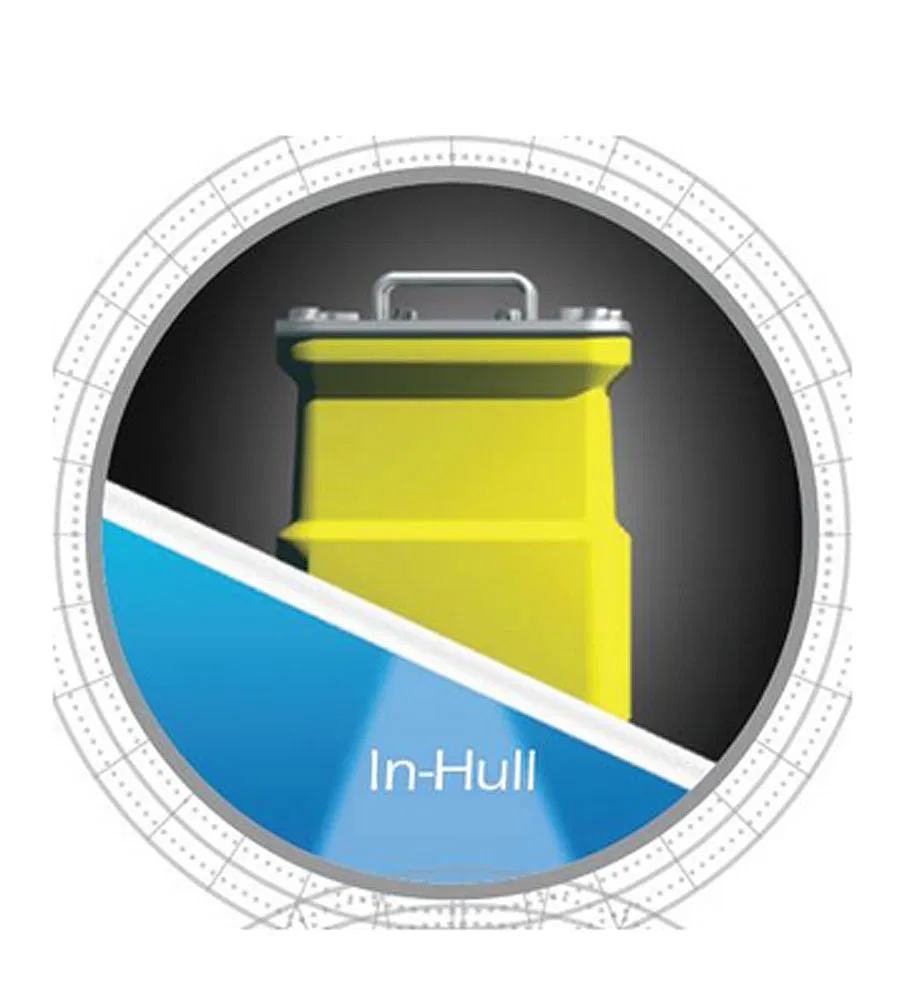

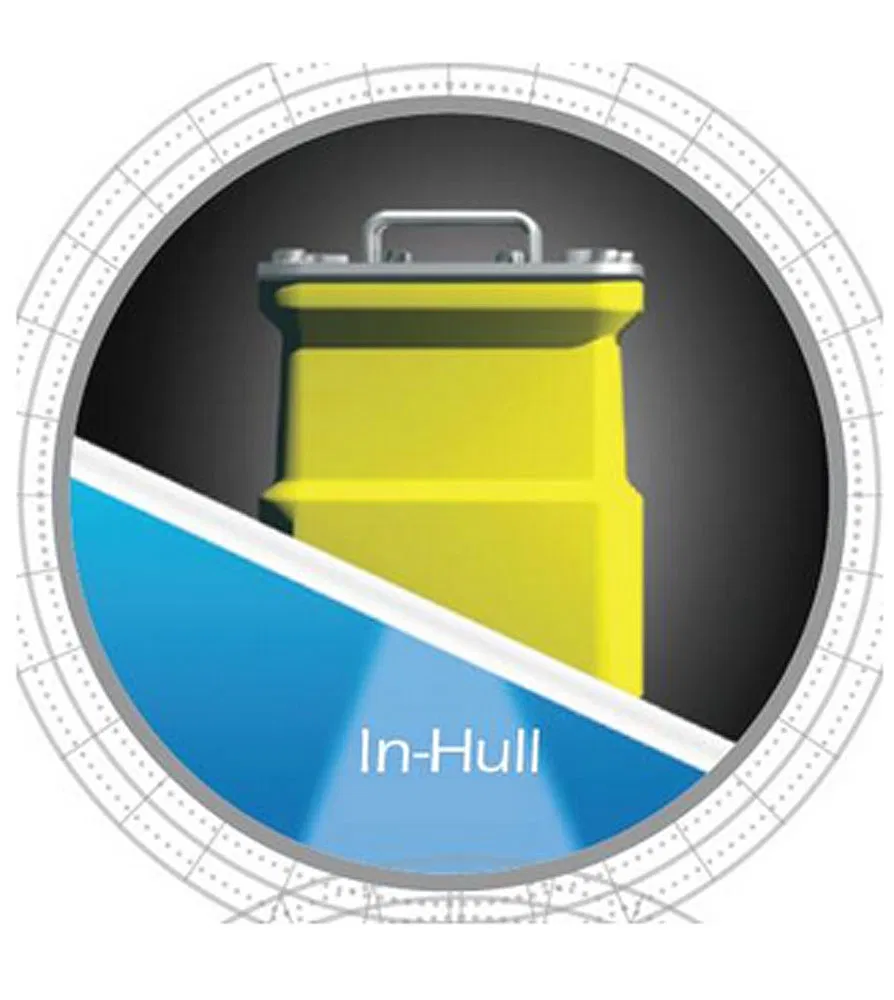

Chi non vuole aprire un foro sulla carena trova nell’R111LH la soluzione: il trasduttore va alloggiato nel serbatoio fornito a corredo, che viene sagomato secondo l’angolo di deadrise dell’imbarcazione e fissato all’interno dello scafo. Una volta in sede il trasduttore risulta già orientato come deve, ed è per questo che il modello viene scelto spesso su carrellabili e multiscafi.
La sezione a bassa frequenza si basa su un array di quindici elementi e rende bene sui grandi fondali; quella ad alta frequenza usa un singolo elemento ceramico con fascio stretto, che serve a leggere con precisione il fondo e a separare i pesci foraggio dai bersagli più grossi.
La potenza dichiarata è di 2 kW e le grandezze rilevate sono profondità e temperatura; il riferimento di impiego è il modulo Raymarine CP450C.
Caratteristiche tecniche
| Connettore OEM | 11F-LTW |
|---|---|
| Montaggio trasduttore | In-Hull |
| Materiale trasduttore | R111LH |
| Frequenze sonar | 38-75; 130-210 |
| Angolo del fascio | 10×19-5×10; 10-4 |
| Funzioni misurate | D |
| Profondità massima dichiarata | 6000; 1500 |
Compatibilità e connettore
| Connettore OEM | 11F-LTW |
|---|---|
| Modello Airmar | R111LH |
| Costruttore OEM | Raymarine |
| Montaggio | In-Hull |
| Frequenze (kHz) | 38-75; 130-210 |
| Angolo del fascio | 10×19-5×10; 10-4 |
| Funzioni | D |
