Descrizione

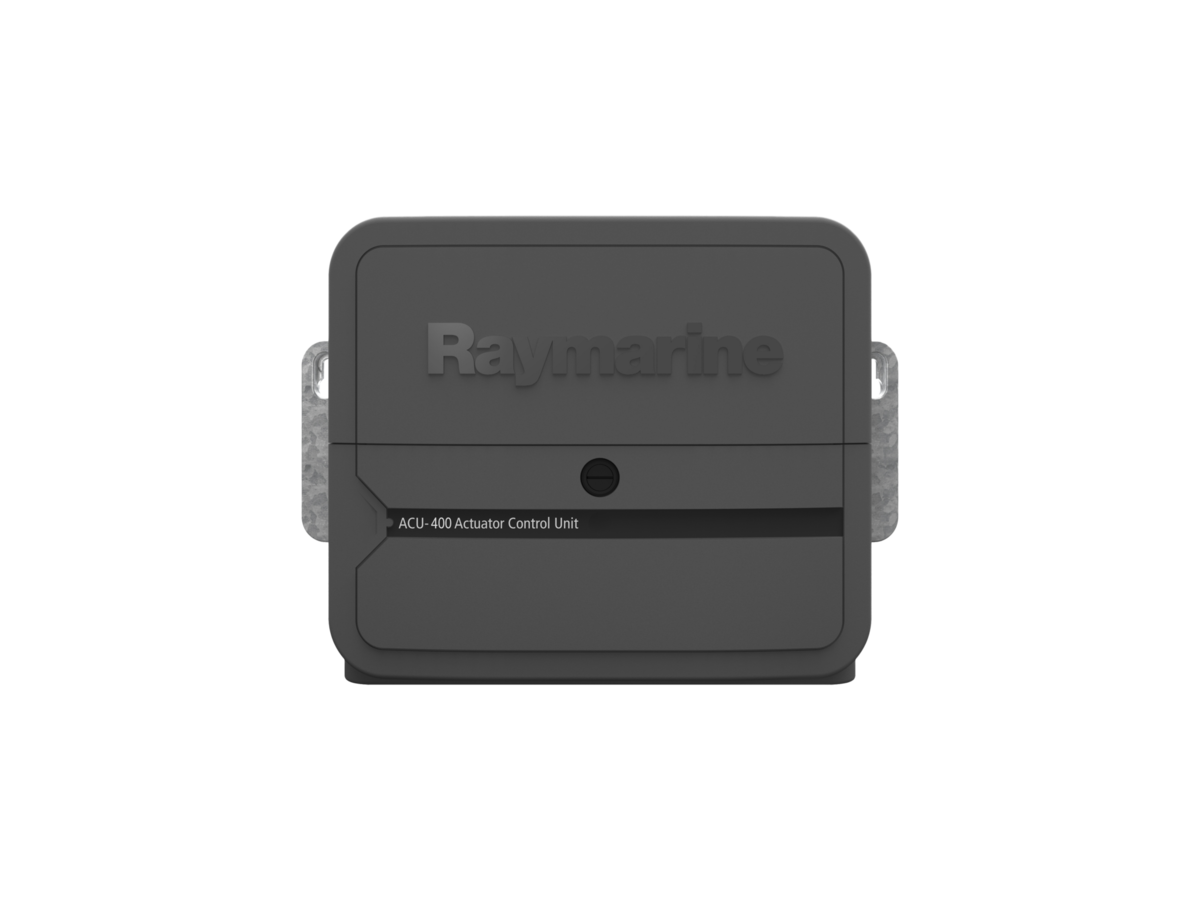

L’ACU-400 è l’unità di controllo dell’attuatore nei sistemi autopilota Evolution di Raymarine: raccoglie i comandi del pilota e li traduce in movimento dell’organo di governo.
La scelta del modello di ACU dipende dal tipo di trasmissione installata e dalle caratteristiche della barca. Prima dell’ordine conviene verificare l’abbinamento sulla documentazione Raymarine oppure scriverci.
Caratteristiche tecniche
| Dimensioni strumento | Larghezza: 285 mm (11,2 in), altezza: 211,5 mm (8,3 in), profondità: 64,5 mm (2,5 in) |
|---|---|
| Peso strumento | 2,2 kg (4,84 libbre) |
| Umidita relativa | Max. 93% |
| Temperatura di stoccaggio | Da -30 °C a +70 °C (da -22 °F a 158 °F) |
| Temperatura di esercizio | Da -20 °C a +55 °C (da -4 °F a 131 °F) |
| Tensione nominale | 12/24 V c.c. |
| Protocolli e connessioni | 1 |
| Uscita frizione attuatore | Fino a 4 A continuo a 12 V su sistemi a 12 V Fino a 4 A continuo a 24 V su sistemi 24 V Fino a 4 A continuo a 12 V su sistemi 24 V |
| Uscita corrente attuatore | Massima continua 30 A alla tensione di alimentazione |
| Classe di impermeabilità | Resistente allo sgocciolamento |
| Consumo (standby), alimentazione principale | 300 mA (12/24 V) |
| Potenza in uscita al bus SeaTalkng | 3 A a 12 V (fusibile protetto a 3 A) |
| Consumo (standby), bus SeaTalkng | 20 mA (12 V) |
