Descrizione

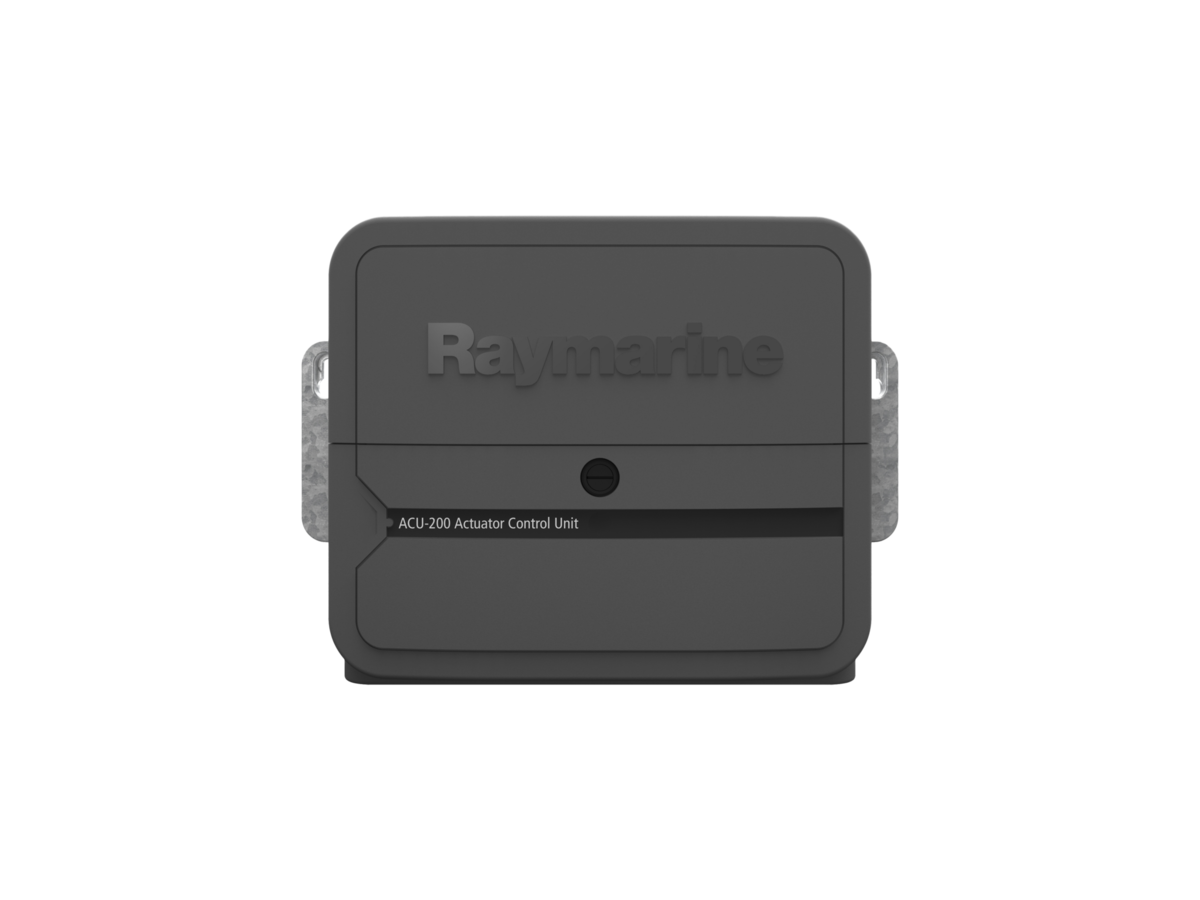

L’ACU-200 è la centralina di potenza di un autopilota Evolution: riceve i comandi dal sistema e alimenta l’attuatore che muove il timone.
Gestisce azionamenti idraulici, lineari meccanici e rotativi di tipo 1, con alimentazione selezionabile fra 12 e 24 V c.c. Verso l’attuatore eroga fino a 15 A continui alla tensione di alimentazione, mentre la frizione dispone di una linea propria fino a 2 A. Dalla stessa unità passa l’alimentazione del bus SeaTalkng, con 3 A a 12 V protetti da fusibile.
La classe di impermeabilità dichiarata è resistente allo sgocciolamento: l’unità va quindi collocata in un punto riparato e non direttamente esposto. Pesa 2,2 kg e misura 285 x 211,5 x 64,5 mm.
Caratteristiche tecniche
| Dimensioni strumento | Larghezza: 285 mm (11,2 in), altezza: 211,5 mm (8,3 in), profondità: 64,5 mm (2,5 in) |
|---|---|
| Peso strumento | 2,2 kg (4,84 libbre) |
| Umidita relativa | Max. 93% |
| Temperatura di stoccaggio | Da -30 °C a +70 °C (da -22 °F a 158 °F) |
| Temperatura di esercizio | Da -20 °C a +55 °C (da -4 °F a 131 °F) |
| Tensione nominale | 12/24 V c.c. |
| Protocolli e connessioni | 1 |
| Uscita frizione attuatore | Fino a 2,0 A in continuo, selezionabile tra 12/24 V |
| Uscita di corrente attuatore | Massima continua 15 A alla tensione di alimentazione |
| Classe di impermeabilità | Resistente allo sgocciolamento |
| Consumo (standby), alimentazione principale | 300 mA (12/24 V) |
| Potenza in uscita al bus SeaTalkng | 3 A a 12 V (fusibile protetto a 3 A) |
| Consumo (standby), bus SeaTalkng | 20 mA (12 V) |
