Descrizione

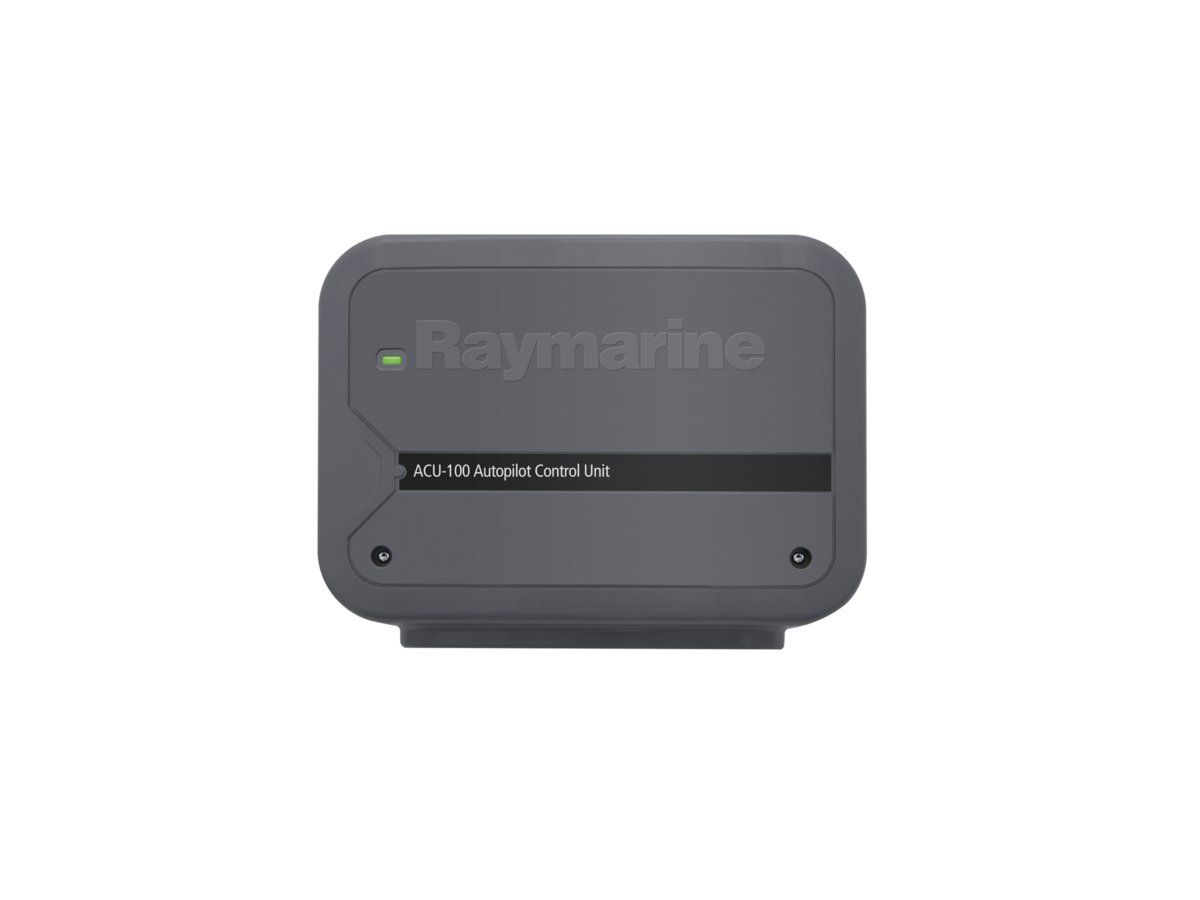

L’ACU-100 è l’anello fra il calcolatore dell’autopilota Evolution e l’organo che muove il timone. Gestisce azionamenti a barra, a ruota e idraulici di tipo 0,5.
Funziona a 12 V c.c. ed eroga in modo continuativo fino a 7 A alla tensione di alimentazione, con 300 mA assorbiti in standby. Il corpo misura 180 x 140 x 52 mm e pesa 0,6 kg.
La protezione è differenziata: IPx2 sul pannello dei connettori, IPx6 sull’elettronica dell’attuatore. L’intervallo di esercizio va da -20 a +55 °C.
Caratteristiche tecniche
| Dimensioni strumento | Larghezza: 180 mm (7,1 in), altezza: 140 mm (5,5 in), profondità: 52 mm (2,0 in) |
|---|---|
| Peso strumento | 0,6 kg (1,32 lb) |
| Umidita relativa | Max. 93% |
| Temperatura di stoccaggio | Da -30 °C a +70 °C (da -22 °F a 158 °F) |
| Temperatura di esercizio | Da -20 °C a +55 °C (da -4 °F a 131 °F) |
| Tensione nominale | 12 V c.c. |
| Protocolli e connessioni | 1 |
| Uscita di corrente attuatore | Massima continua 7 A alla tensione di alimentazione |
| Classe di impermeabilità | Pannello connettori: IPx2, elettronica attuatore: IPx6 |
| Consumo (standby) | 300 mA (12 V) |
