Descrizione

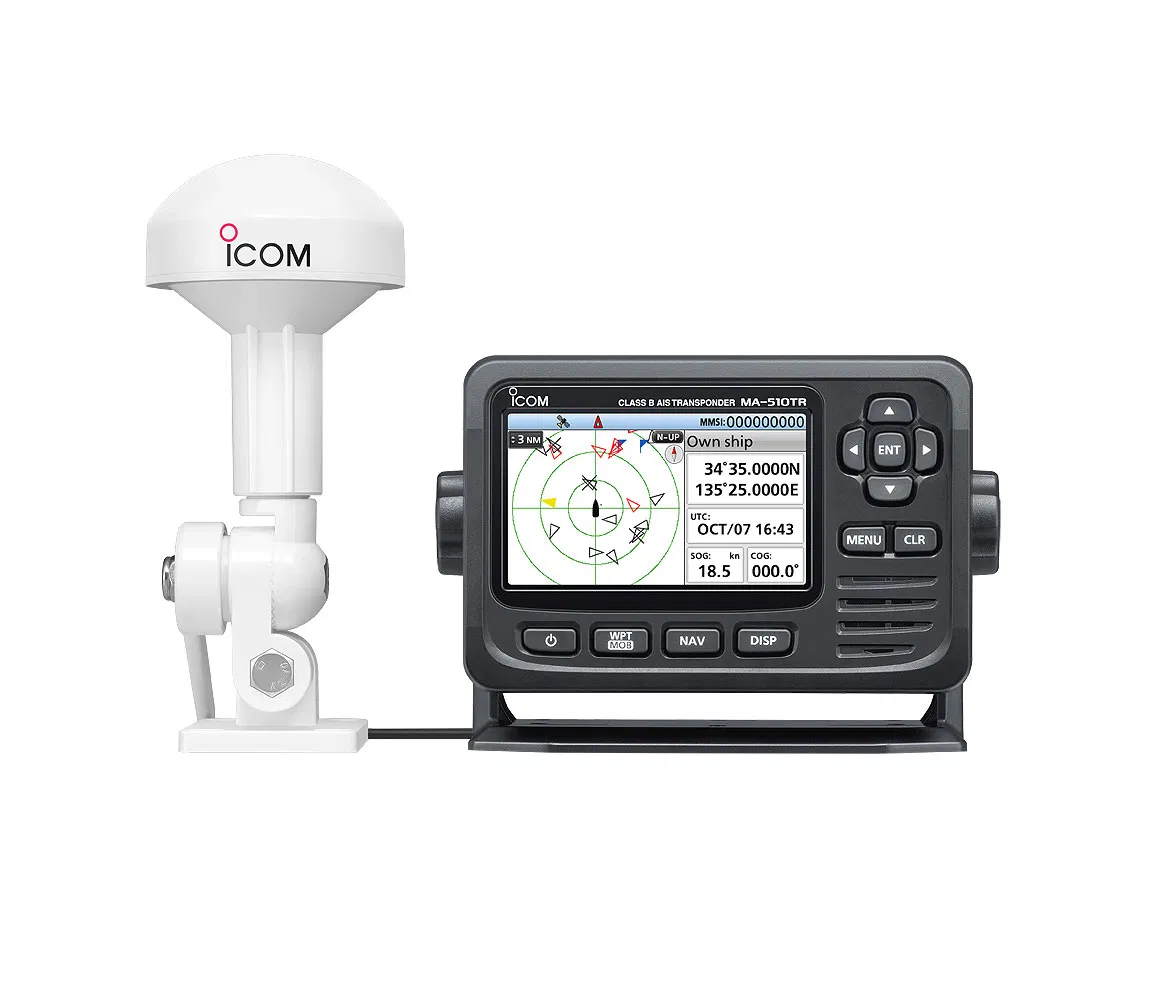

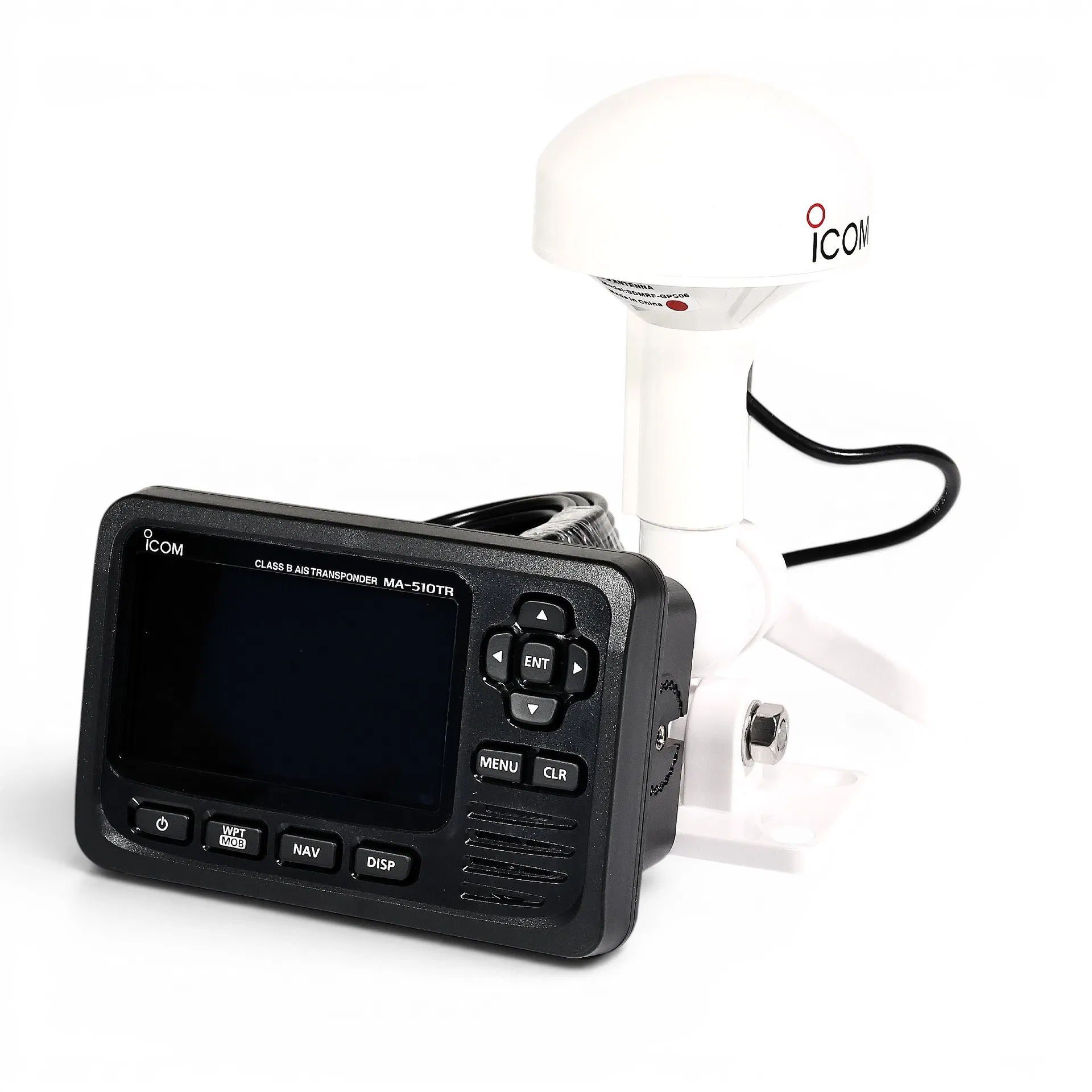

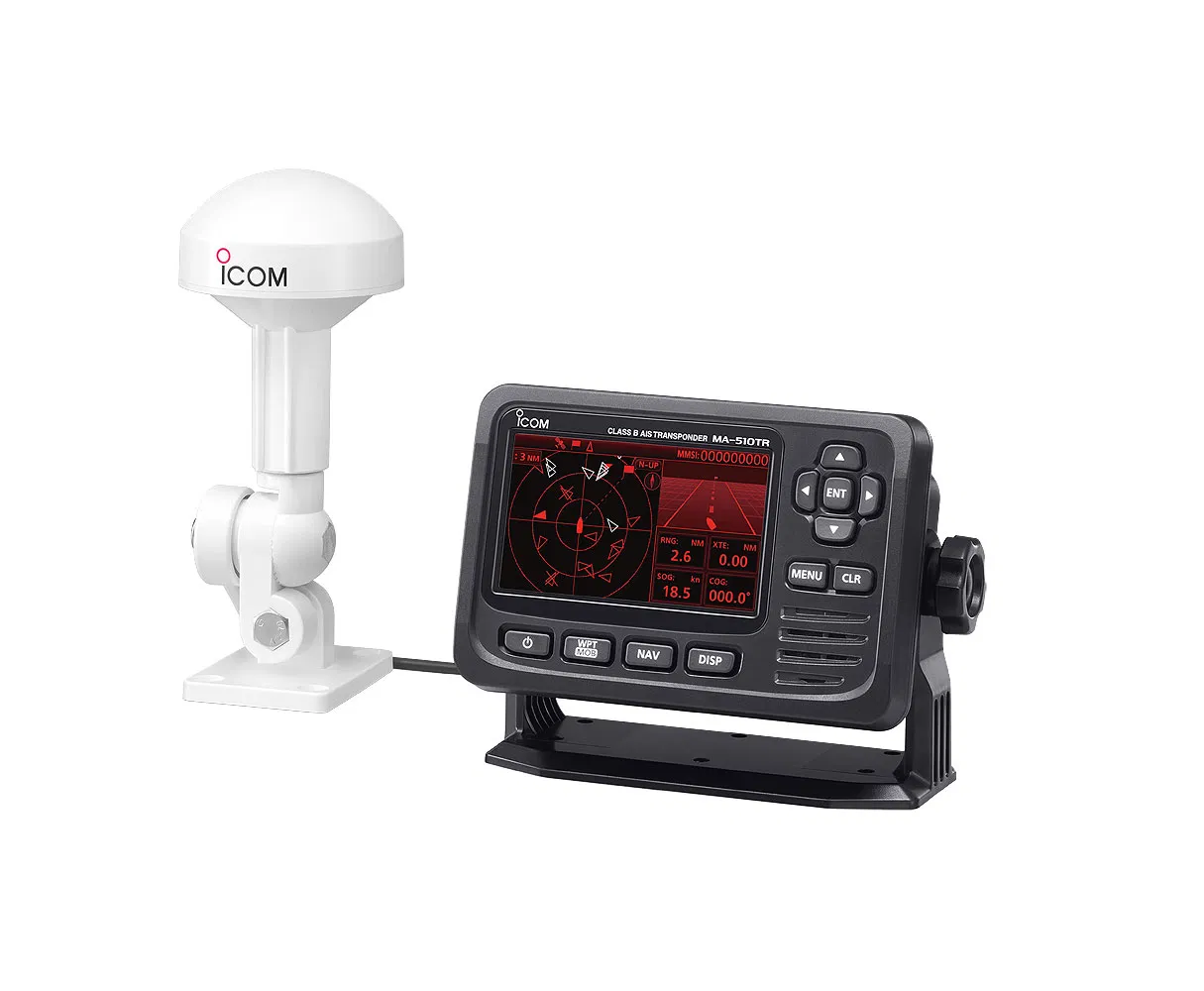

A bordo il transponder lavora in due direzioni: raccoglie in automatico le informazioni diffuse dalle altre navi dotate di AIS e dalle stazioni costiere, e allo stesso tempo mette in onda i dati di movimento della propria imbarcazione.
Il vantaggio si vede quando il radar fatica: navi e boe equipaggiate con AIS restano visibili anche in condizioni in cui l’eco radar è debole o assente. L’MA-510TR riceve sia i segnali di Classe A sia quelli di Classe B.
L’alimentazione è a 12 o 24 V DC nominali, con campo di lavoro da 9,6 a 31,2 V; l’assorbimento dichiarato è di 1,5 A in trasmissione e 0,7 A in ricezione. In dotazione il cavo da 10 metri.
Caratteristiche tecniche
| Omologazioni e certificazioni | 16K0G2B |
|---|---|
| Temperatura di esercizio | –20°C to +60°C; –4°F to +140°F |
| Potenza di uscita sonar | 2 W |

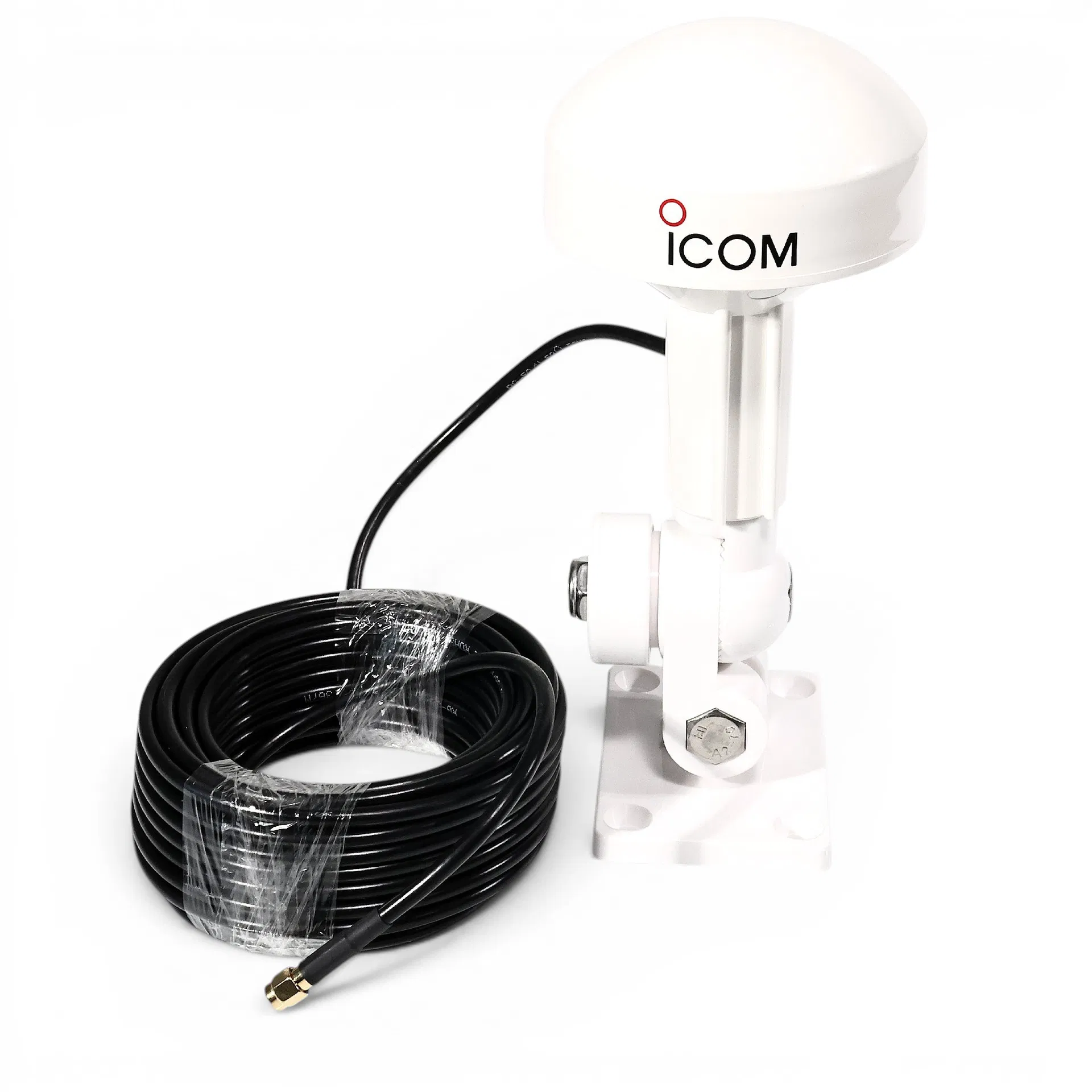

| Lunghezza cavo | 10 m, 32.8 ft |
| Connettività audio | GGA, GNS, GLL, GSA, GSV, RMC, VTG, VDM, VDO, ACA, ACS, ALR, TXT |
| Protocolli e connessioni | Input |
| Operating frequencies | 161.500 MHz to 162.025 MHz |
| Antenna impedance | 50 Ω nominal |
| Intermediate frequency | CH-A |
| CH-B | 1st: 30.150 MHz, 2nd: 450 kHz |
| Power supply requirement | Negative ground: 12 V or 24 V DC nominal (9.6 to 31.2 V) |
| Current drain (at 12 V DC) | TX: 1.5 A, RX: 0.7 A |
| Dimensions (approximate)) (Projections not included) | 166.2 (W) × 110.2 (H) × 92.5 (D) mm, 6.5 (W) × 4.3 (H) × 3.6 (D) inch |
| Weight (approximate)) | 700 g, 1.5 lb |
| Modulation | 16K0GXW (GMSK) |
| Sensitivity | Less than –110 dBm |
| Adjacent channel selectivity | More than 70 dB |
| Spurious response | More than –34 dBm |
| Intermodulation | More than –39 dBm |
| Blocking | More than –20 dBm |
| Co-channel | More than –111 dBm |
| Frequency coverage | 156.525 MHz |
| Received frequency | 1575.42 MHz |
| Acquisition | 72 ch (maximum) |
| Differential satellites | WAAS, EGNOS, MSAS, GAGAN |
| Dimensions (approximate) | 96.2 × 225 (H) mm, 3.8 × 8.9 (H) inch |
| Weight (approximate) | 700 g, 1.5 lb (including cable and mounting bracket) |
| Output | 059392/904, 060416/928, 126208/464/993/996/998, 129026/029/038/039/040/041/539/540/545/792/793/794/797/798/801/802/803/805/806/807/809/810/811 |
| External GPS Input | 4800–38400 bps Input, sentence format: GGA, GNS, GLL, RMC, VTG, GBS* 2 , DTM |
| AIS Output | 38400 bps Output, sentence format: VDM, VDO, ACA, ACS, ALR, TXT |
| Marine Radios | 7.14MB |
| Maine Radios (European Edition) | 7.36MB |
| MA-510TR (A4) | 1.71MB |
| MA-510TR (LT) | 1.76MB |
| DOC (DECLARATION OF CONFORMITY) | MA-510TR |
| DICHIARAZIONE DI CONFORMITA UE (ITALIANO) | MA-510TR |
| INSTRUCTION MANUAL | MA-510TR |
| BASIC MANUAL (German/Spanish/French/Italian) | MA-510TR |
| Type | Model Name |
