Descrizione

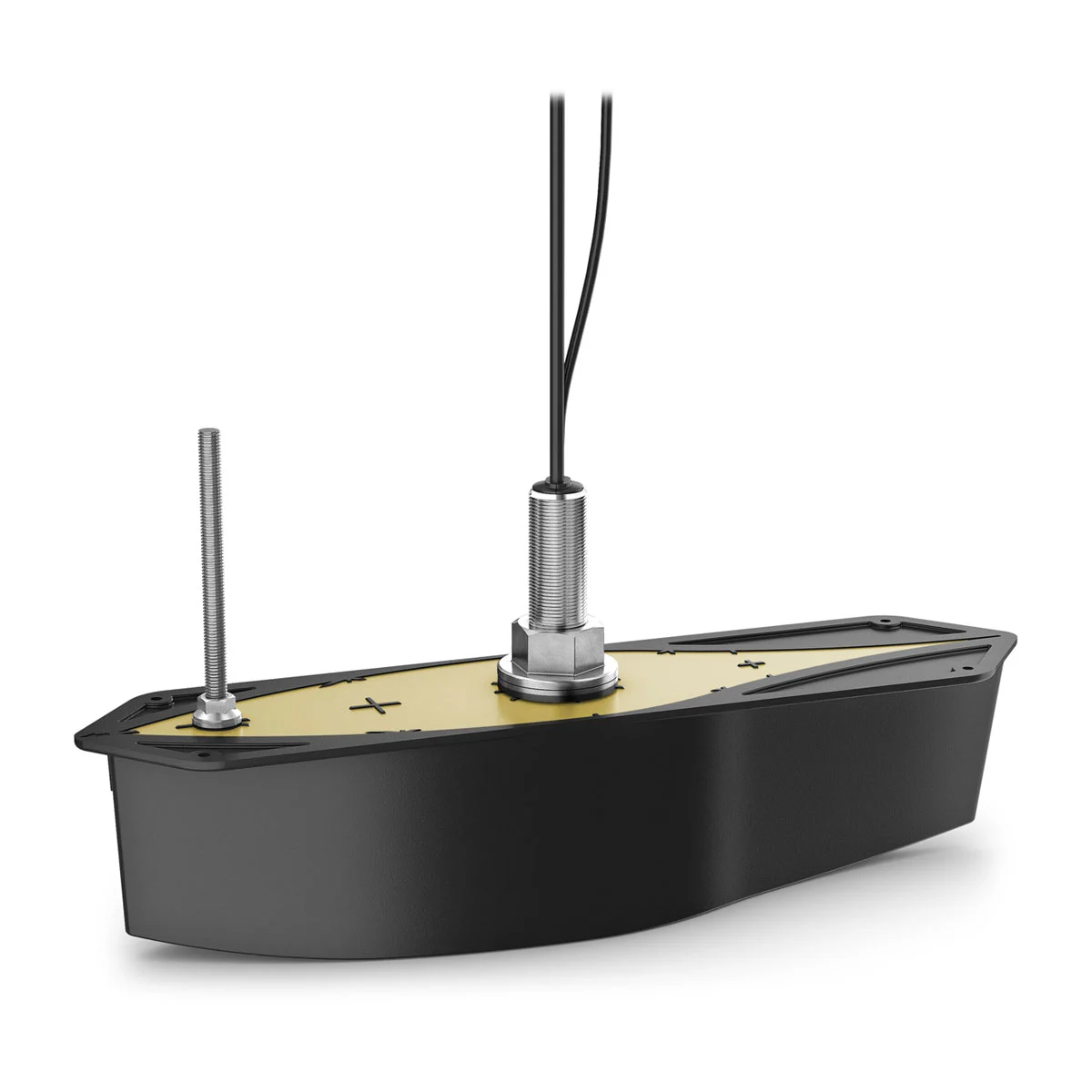

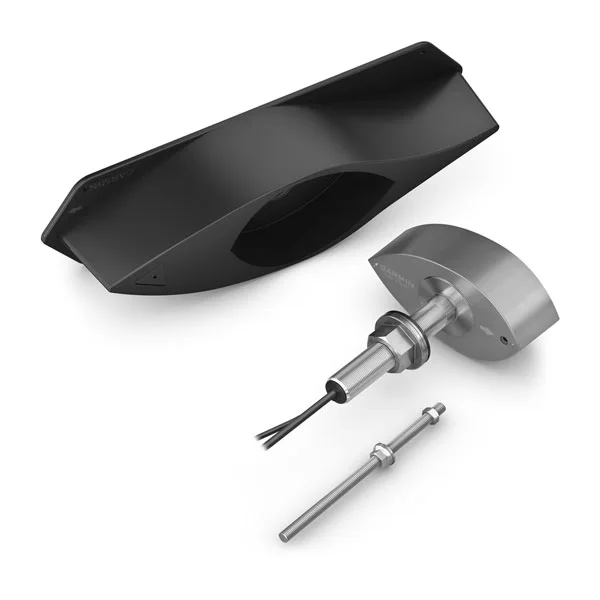

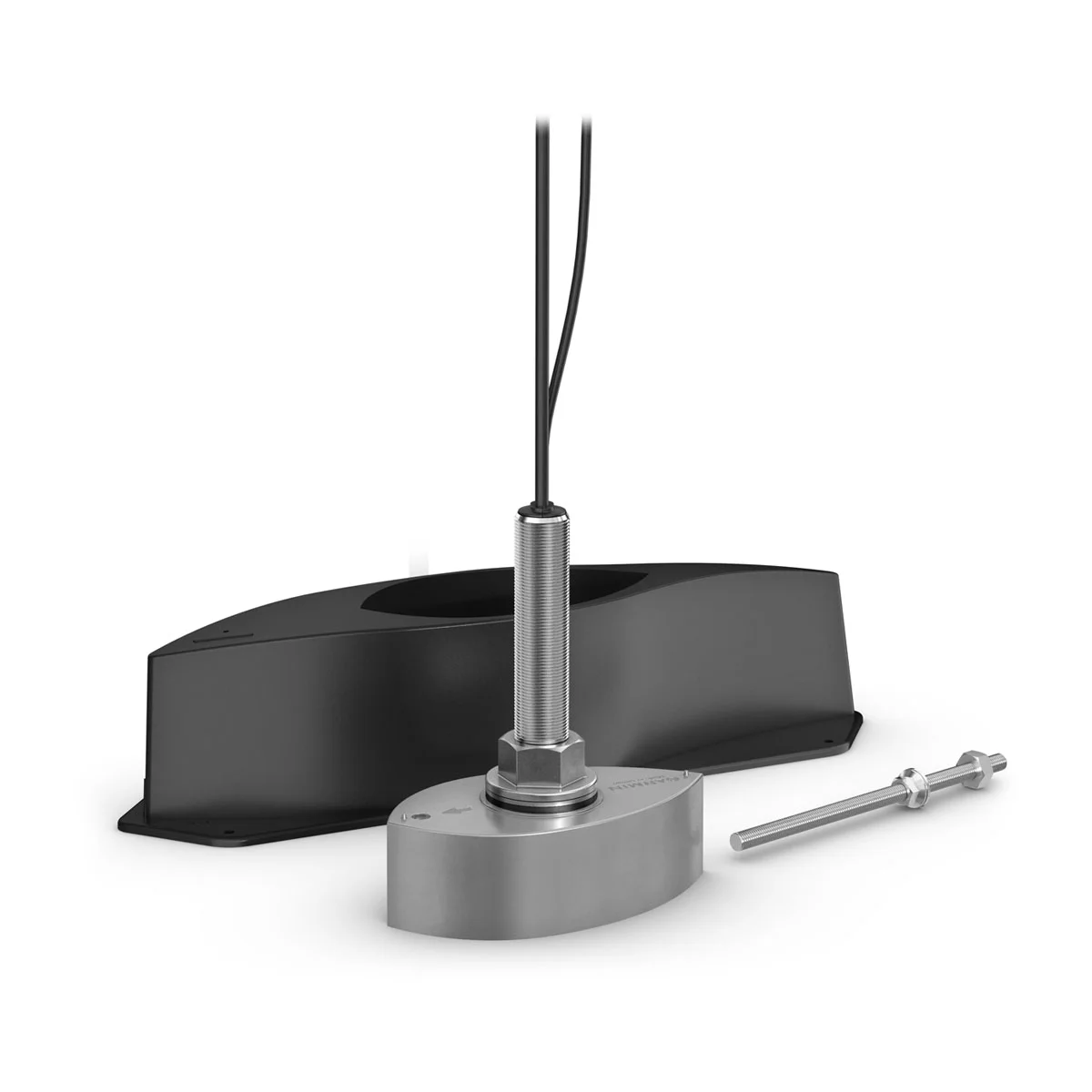

Il Panoptix PS70 è il trasduttore passascafo destinato alle imbarcazioni più grandi impegnate nella pesca costiera e d’altura. Nella fornitura è compreso il fairing block, il corpo sagomato che compensa l’inclinazione della carena.
Il fascio dichiarato è di 120 x 8 gradi, la frequenza di lavoro va da 190 a 210 kHz e la potenza di trasmissione arriva a 800 W, con profondità massima dichiarata di 300 metri in acqua salata.
Il corpo pesa 4,6 chili. Il cavo in dotazione misura 2,4 metri ed è affiancato da una prolunga da 12,1 metri; l’alimentazione richiesta va da 10 a 35 V per un consumo di 35 W.
Caratteristiche tecniche
| Lunghezza cavo | 2,4 m (8 piedi) + prolunga da 12,1 m (40 piedi) |
|---|---|
| Dimensioni strumento | 21,6 x 11,4 x 24,4 cm (8,5″ x 4,49″ x 9,61″) |
| Peso strumento | 4,6 kg (10,12 lbs) |
| Consumo energetico | 35 W |
| Profondità massima dichiarata | Acqua salata: 300 m (1.000') |
| Protocolli e connessioni | 1 (connettore piccolo) |
| Larghezza del fascio del trasduttore | 120° x 8° |
| Temperatura operativa | Da 0 °C a 40 °C |
| Ingresso alimentazione | 10-35 V |
| Fusibile | 7,5 A |
| Frequenze supportate | 190-210 kHz |
| Potenza di trasmissione | 800 W |
| Tipo di ecoscandaglio | Array multi beam |
| RealVü 3D | Sì |
| 3-beam traditional | Sì |
| Ecoscandaglio tradizionale | Sì |
