Descrizione

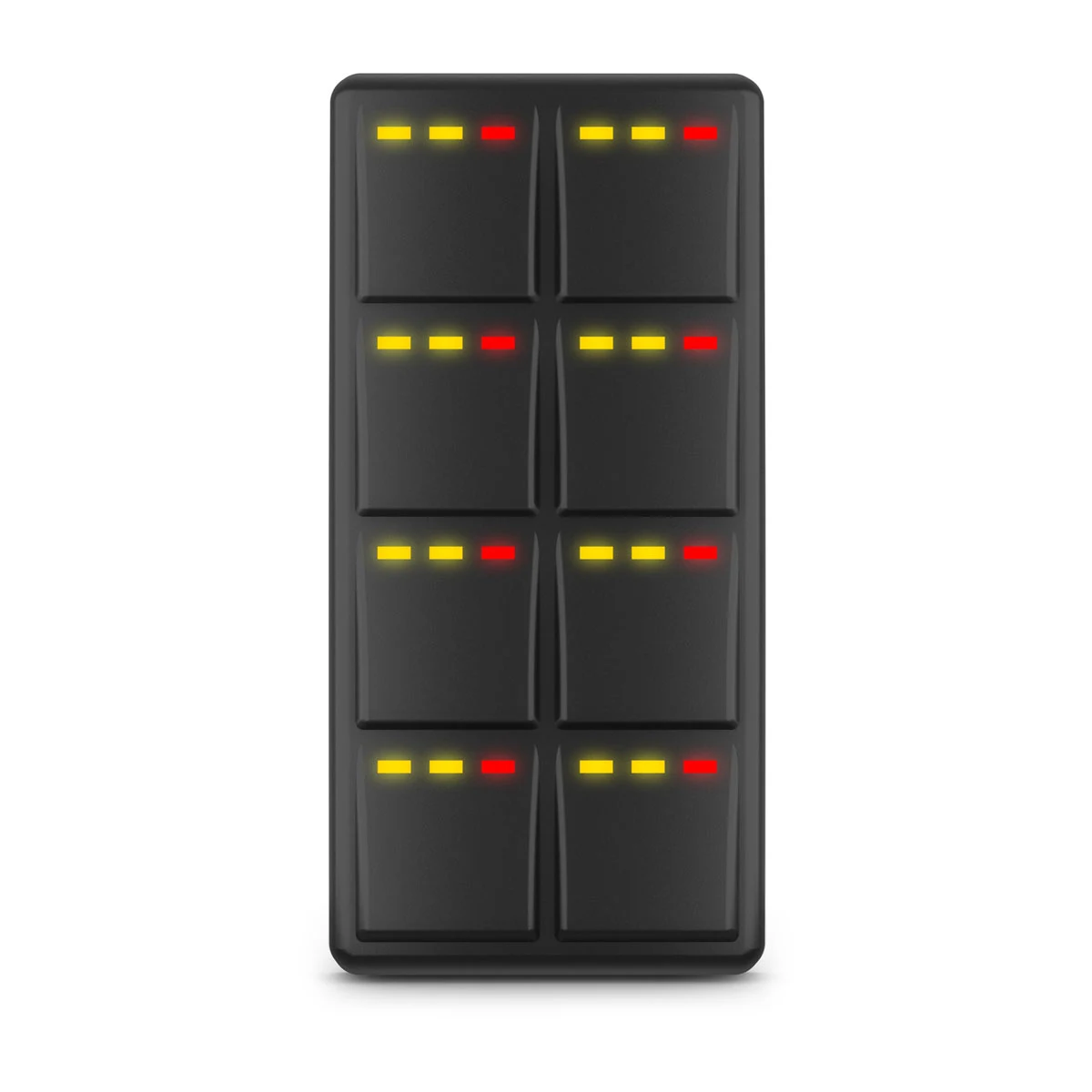

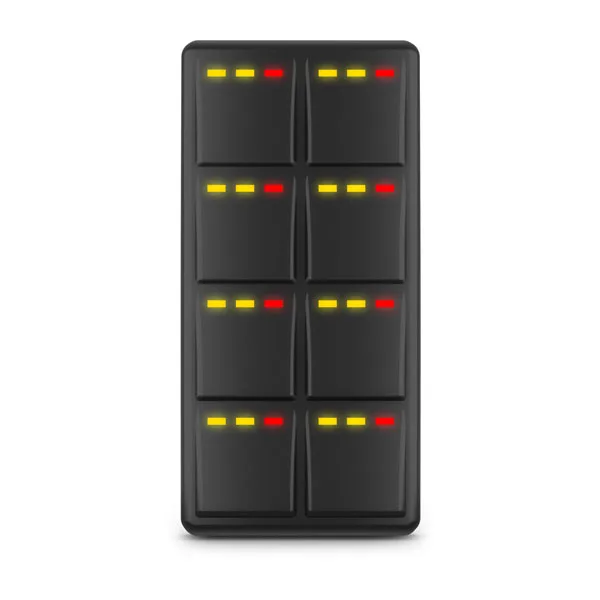

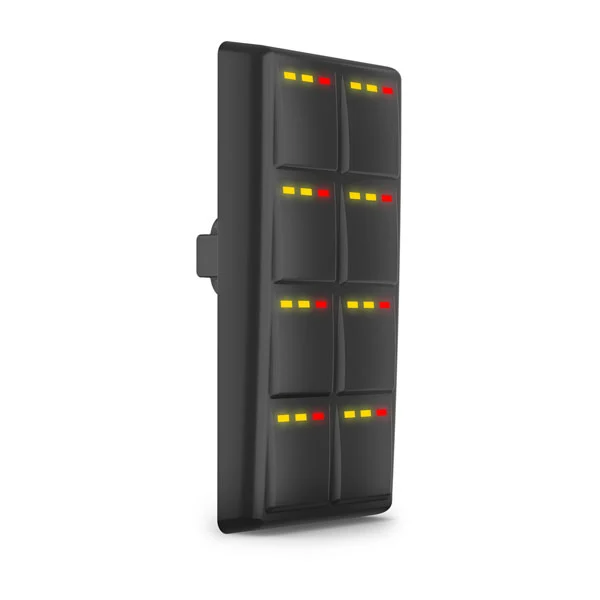

SP8 e SP12 sono i pannelli di comando del sistema EmpirBus. Si installano indifferentemente in verticale o in orizzontale e il montaggio è guidato dalla dima fornita, che riduce il lavoro di adattamento sul pannello.
La differenza fra i due riguarda la collocazione: l’SP12 è previsto per gli ambienti interni, mentre l’SP8 può essere montato anche all’esterno, dove offre una protezione IP67 sul lato frontale e una piastra stabile ai raggi UV nelle condizioni marine più gravose.
Entrambi permettono di disegnare le legende dei singoli comandi, di regolare la retroilluminazione per l’uso notturno e di visualizzare le indicazioni di allarme. La temperatura di esercizio dichiarata va da -20 a 55 °C.
Caratteristiche tecniche
| Dimensioni strumento | 4 x 2: (55,2 x 115,8 x 14,4 mm) 2 x 4: (104,7 x 62,8 x 21,7 mm) |
|---|---|
| Colore luce/CCT | Bianca |
| Montaggio trasduttore | Montaggio a pannello, anteriore |
| Tensione nominale | 12/12 V |
| Connettore OEM | Dutch DT a 4 pin |
| Protezione IP | Protezione ingresso – IP21 |
| Consumo energetico | Max/media 500 mA/0,25 mA |
| Protocolli e connessioni | Micro 5 pin M12 maschio |
| Produttore | Grayhill, Inc. |
| Serie | 3K |
| Pacchetto | Bulk |
| Tipo di switch | Cupola a scatto |
| Numero di chiavi | 8 |
| Matrice (colonne x righe) | 2 x 4 4 x 2 |
| Illuminazione | Sì |
| Tipo di chiave | Rivestimento in gomma |
| Tipo di uscita | CAN-bus (J1939) |
| Temperatura operativa | -40° C ~ 85° C |
| Protezione ingresso | IP67 |
| Dimensioni (LxAxP) | 127,5 x 90,5 x 12,2 mm |
| Peso (solo unità) | 0,2 kg |
| Temperatura ambientale | Da -20° C a +55° C |
| Comunicazione | CAN-bus NMEA 2000® |
| Comp. regolazione | ABYC, RoHS, CE |
