Descrizione

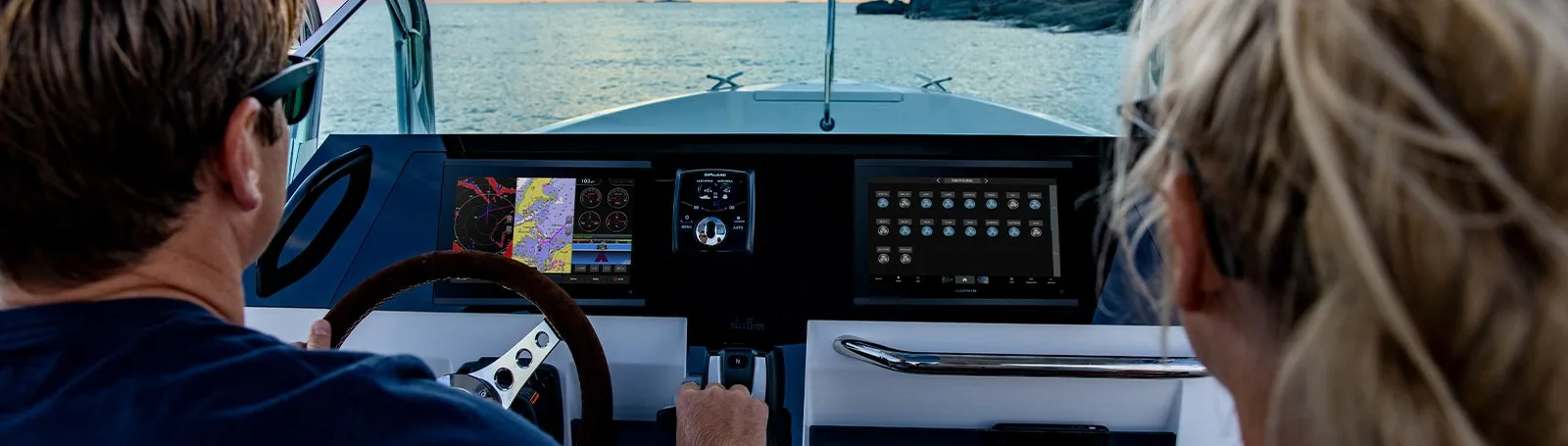

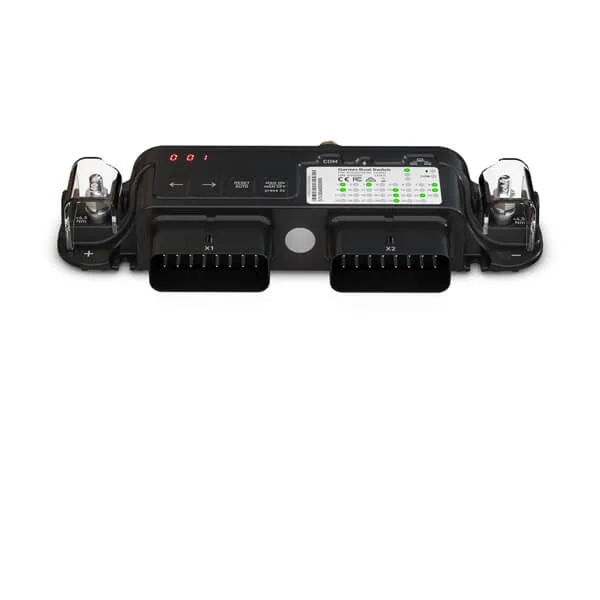

Con lo switching digitale i comandi elettrici di bordo si spostano dal quadro alle pagine del chartplotter: Boat Switch è l’unità che rende possibile questo tipo di gestione integrata.
Le funzioni elettriche vengono azionate da un chartplotter GPSMAP o ECHOMAP compatibile.
Caratteristiche tecniche
| Protezione IP | IP65 |
|---|---|
| Tensione nominale | 9-16 VDC |
| Protocolli e connessioni | Micro 5 pin M12 maschio |
| Numero canali amplificatore | Circuiti Molex MX150 L 16 |
| Dimensioni (LxAxP) (solo unità) | 9,1 x ″ x 4,2 mm (″1,5 x ″230 x 10638) |
| Peso (solo unità) | 14,1 g (400 oz) |
| Temperatura ambientale | Da -20° C a +55° C |
| Comunicazione | Rete CAN-bus NMEA 2000®, LEN-0 |
| Lato alto | 13 ch 10A, 7 ch 5A |
| Input da interruttore a contatto negativo | 15 |
| Monitor della pompa di sentina | 2 |
| Volt | 3 @ 0-16 V +/-1% |
| Resistenza | 2 @ 0-1500 ohm +/- 5% |
| Corrente massima | 50 A |
| Consumo di corrente da spento | 60 mA |
| Terminale di alimentazione | Bullone M6 |
