Descrizione

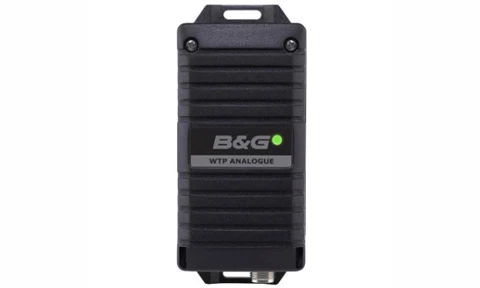

Nel sistema WTP3 i sensori non dialogano direttamente con la CPU: se ne occupano i moduli di interfaccia, e questo è quello dedicato ai segnali analogici.
Mette a disposizione sei ingressi analogici – quattro a 12 bit, tre da -5 V a +5 V e uno da 0 V a 5 V, più due a 10 bit da 0 V a 5 V – e due ingressi a impulsi, sufficienti per unità di testa d’albero, sensori di velocità a mulinello, giroscopi analogici, potenziometri e dispositivi analoghi. Un LED diagnostico segnala alimentazione e traffico dati.
Il modulo si alimenta dal bus CAN e può a sua volta alimentare i sensori collegati; trova posto in qualunque punto della rete CAN, con indirizzo univoco impostato tramite dip switch. Nella confezione sono compresi un cavo CAN e un raccordo a T.
